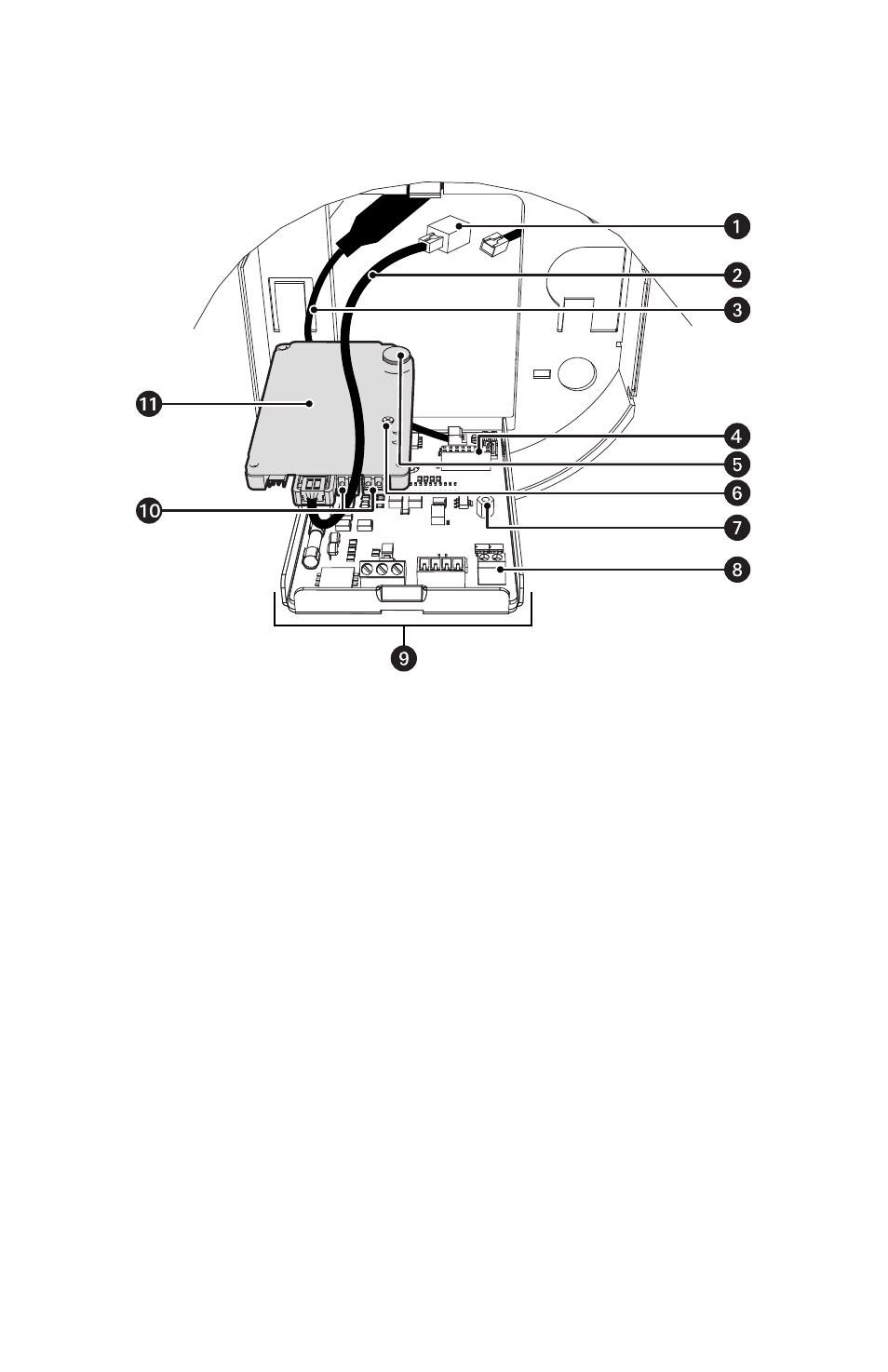

Рис. 8. Удаление модуля TXB-N
Разъем RJ-45
Опора
Кабель Ethernet
Разъем UTP
Коаксиальный видеокабель
Печатная плата монтажной коробки
16-контактный разъем
Разъемы аудиосигнала
Опора теплоотвода
TXB-N
Невыпадающий винт
C3468M-RU (4/10)
15
2. Удалить модуль TXB-N с печатной платы монтажной коробки (см. рис. 8):
a.
Отпустить невыпадающий винт модуля TXB-N.
b.
Осторожно отсоединить модуль TXB-N от печатной платы монтажной коробки.
ᕡ
ᕧ
ᕢ
ᕨ
ᕣ
ᕩ
ᕤ
ᕫᕾ
ᕥ
ᕫᕵ
ᕦ
+
-
