SsangYong Kyron - Инструкция (Страница 315)

Запасной
30 А
ALT B+
ГЕНЕРАТОР
(диз. + РТС: 150 А)
(диз. + FFH/G23: 125 А)
Запасной
20 А
Запасной
15 А
Запасной
10 А
Запасной
7,5 А
Привод стекло-
подъемника
Реле 18
Привод
стекло-
подъемника
30 А
Салонный
блок
предохр.
(В+,
питание 3)
40 А
ABS/ESP
30 А
Салонный
блок
предохр.
(В+,
питание 1)
30 А
Замок
зажигания
(IGN1)
30 А
Обогрев
задн. стекла
30 А
ABS/ESP
30 А
Аварийная
сигнализация
15 А
Фары
30 А
Блок
памяти
7,5 А
Левая фара
15 А
Правая фара
15 А
60 А
PWM
привод
** FFH
20 А
Венти-
лятор
30 А
Стоп-сигнал
20 А
Прав. задн.
габарит
10 А
Лев. задн.
габарит
10 А
Противотум.
фары
15 А
Звуковой
сигнал
10 А
*** Глав.
выкл. двиг.
7,5 А
Компрессор
10 А
Антиобледен.
10 А
* Отопитель
РТС 2, 3
(диз.)
Фары (HI) Противо-
туманные фары
Звуковой сигнал
Реле 11 Реле 10 Реле 9
Компрессор
Реле 8
Омыватель
ветрового
стекла
Реле 7
Стеклоочис-
титель (LO)
Реле 10
* Отопи-
тель
РТС 3
40 А
* Отопи-
тель
РТС 1
40 А
Пинцет
для
предохра-
нителей
Салонный
блок
предохр.
(В+,
питание 1)
30 А
Водит./пасс.
сиденье
TCCU
20 А
Верхний люк
20 А
Водит./пасс.
сиденье
20 А
Замок
зажигания
(IGN2)
30 А
* Отопи-
тель
РТС 2
40 А
Розетка
20 А
Стартер
Реле 2
* Отопитель
РТС 1
Реле 1
Фары (LO) Задние
габаритные
огни
*** Главное реле
отключения
двигателя
Омыватель
заднего стекла
(5Р)
Омыватели (HI)
(5Р)
Реле 17 Реле 16 Реле 15 Реле 14 Реле 13
Реле 12
Запасной
30 А
ALT B+
ГЕНЕРАТОР
(диз. + РТС: 150 А)
(бенз./диз. + FFH: 125 А)
Запасной
20 А
Запасной
15 А
Запасной
10 А
Запасной
7,5 А
Привод стекло-
подъемника
Реле 18
Привод
стекло-
подъемника
30 А
Салонный
блок
предохр.
(В+,
питание 3)
40 А
ABS/ESP
30 А
Салонный
блок
предохр.
(В+,
питание 1)
30 А
Замок
зажигания
(IGN1)
30 А
Обогрев
задн. стекла
30 А
ABS/ESP
30 А
Аварийная
сигнализация
15 А
Фары
30 А
Блок
памяти
7,5 А
Левая фара
15 А
Правая фара
15 А
** FFH
20 А
Фары (LO) Задние
габаритные
огни
Венти-
лятор
30 А
Главное реле
отключения
двигателя
Омыватель
заднего стекла
(5Р)
Омыватели (HI)
(5Р)
Стоп-сигнал
20 А
Прав. задн.
габарит
10 А
Лев. задн.
габарит
10 А
Противотум.
фары
15 А
Звуковой
сигнал
10 А
Глав. выкл.
двиг.
7,5 А
Компрессор
10 А
Антиобледен.
10 А
* Отопитель
РТС 2, 3
*** Насос
вторичного
воздуха
Фары (HI) Противо-
туманные фары
Звуковой сигнал
Реле 11 Реле 10 Реле 9
Компрессор
Реле 8
Омыватель
ветрового
стекла (5Р)
Реле 7
Стеклоочис-
титель (LO)
Реле 6
* Отопи-
тель
РТС 3
40 А
* Отопи-
тель
РТС 1
40 А
Пинцет
для
предохра-
нителей
Салонный
блок
предохр.
(В+,
питание 1)
30 А
Вентиля-
тор конди-
цио нера
(лев.)
30 А
Водит./пасс.
сиденье
TCCU
20 А
Вентиля-
тор конди-
цио нера
(прав.)
30 А
Верхний люк
20 А
**** Водит./
пасс. сиденье
20 А
Замок
зажигания
(IGN2)
30 А
* Отопи-
тель РТС 2
40 А
*** Насос
втор. возд.
50 А
Розетка
20 А
Вентилятор
системы
кондиционир.
(Hi)
Реле 5
Вентилятор
системы
кондиционир.
(Lo)
Реле 4
Вентилятор
системы
кондиционир.
(5P)
Реле 3
Стартер
Реле 2
* Отопитель
РТС 1
Реле 1
Опции: *: РТС (диз.) **: FFH (диз.) ***: Евро-IV (бенз.) ****: Сиденья с блоком памяти BНИМАНИЕ
- НЕОБ
ХО
ДИМО ИСПО
ЛЬ
ЗОВ
АТЬ Т
О
ЛЬК
О РЕК
ОМЕНД
УЕМЫЕ
ПРЕДО
ХР
АНИТЕЛИ И РЕЛЕ
- ПР
АВИЛА ТЕХНИЧЕСК
ОГ
О ОБ
С
ЛУЖИВ
АНИЯ И ИСПО
ЛЬ
ЗОВ
АНИЯ
ПРЕДО
ХР
АНИТЕЛЕЙ И РЕЛЕ ИЗ
ЛО
ЖЕНЫ В Р
УК
ОВ
О
ДС
ТВЕ
Реле 17 Реле 16 Реле 15 Реле 14 Реле 13
Реле 12
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И РЕМОНТ 13-26
0
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
Схема расположения предохранителей, приведенная в настоящем руководстве, может отличаться
от схемы, которая изображена на ярлыке, наклеиваемом на крышку реального блока предохранителей.
В этом случае необходимо ориентироваться на схему, находящуюся на крышке блока.
ОСТОРОЖНО

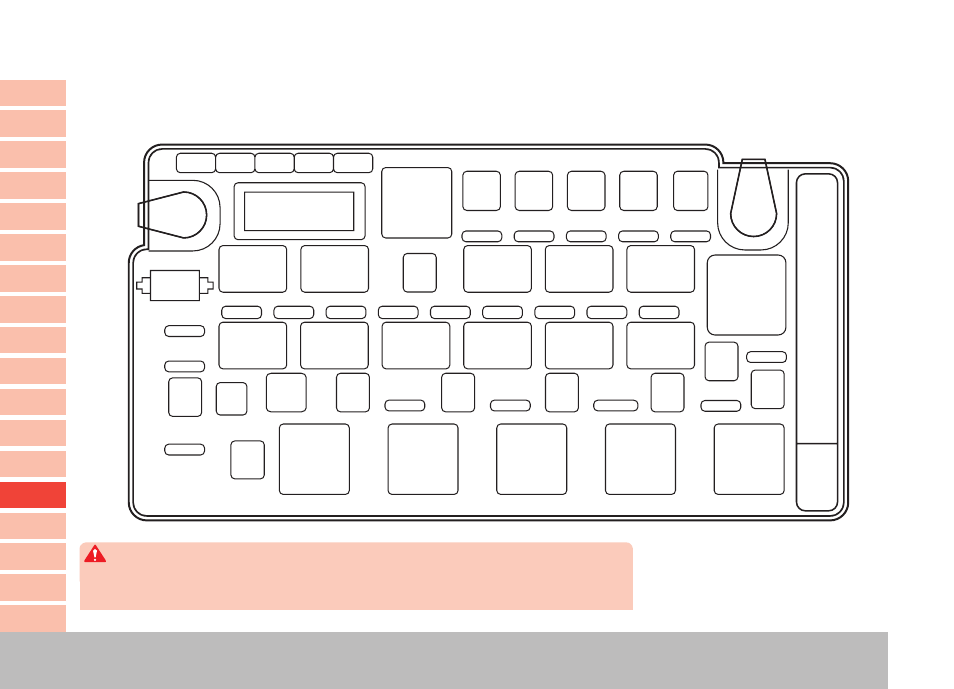

СХЕМА РАСПОЛОЖЕНИЯ ПРЕДОХРАНИТЕЛЕЙ В БЛОКЕ МОТОРНОгО ОТСЕКА
(ДИЗЕЛЬНЫЕ ДВИгАТЕЛИ D27DT/D20DT, БЕНЗИНОВЫЙ ДВИгАТЕЛЬ G32D)
