УСТАНОВКА
rus 113
5. Проверьте установку троса переключения передач следующим образом:
a. Переключите дистанционное управление на переднюю передачу. Вал гребного винта должен
быть заблокирован на передаче. Если это не так, подвиньте камеру ближе к концу троса.
b. Переключите дистанционное управление на заднюю передачу, одновременно поворачивая
гребной винт. Вал гребного винта должен быть заблокирован на передаче. Если это не так,
отодвиньте камеру подальше от конца троса. Повторите шаги от a до c.
c. Верните дистанционное управление в нейтральное положение. Вал гребного винта должен
свободно вращаться без сопротивления. Если это не так, подвиньте камеру ближе к концу
троса. Повторите шаги от a до c.
6. Установите уплотнение троса.
7. Закрепите дроссельную заслонку и гнезда троса переключения передач с помощью фиксатора
тросовой камеры.
8. Затяните болт фиксатора тросовой камеры до заданного крутящего момента.

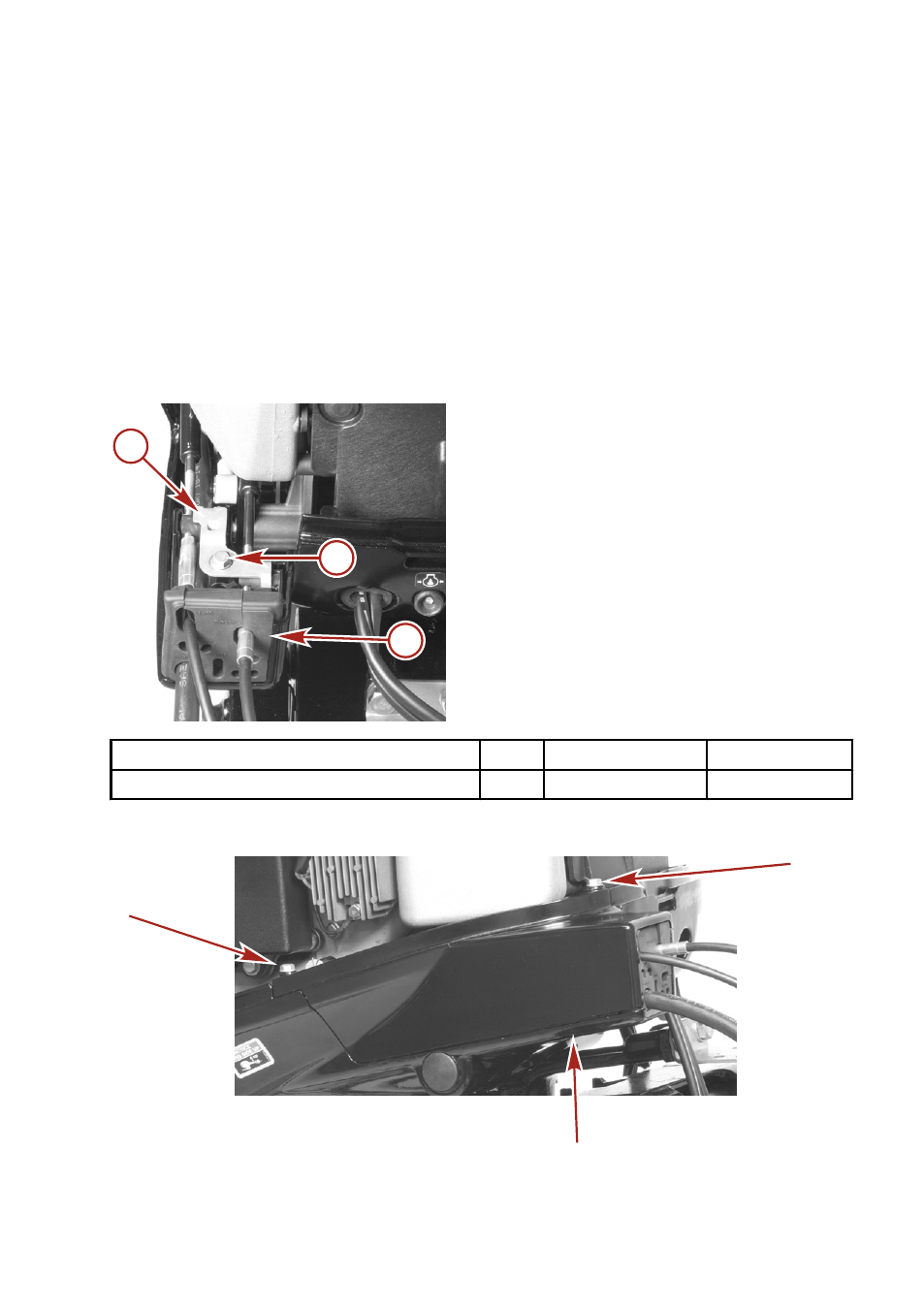

a - Фиксатор тросовой камеры
b - Болт фиксатора тросовой камеры
c - Уплотнение троса
Описание Нм фунто-дюйм. фунто-фут.
Болт фиксатора тросовой камеры 6 53
9. Установите крышку смотрового люка и закрепите тремя болтами. Затяните болты с указанным
моментом затяжки.
15858
a
b
c
15855
