УСТАНОВКА
rus
111
ПРИМЕЧАНИЕ: Трос дроссельной заслонки — это второй трос, который нужно передвинуть при
перемещении блока управления из нейтрального положения.
2.
Установите трос дроссельной заслонки на рычаг управления дроссельной заслонкой. Закрепите
с помощью шайбы и фиксатора шплинта.
3.
Отрегулируйте камеру троса дроссельной заслонки так, что если камера установлена на опору
камеры троса дроссельной заслонки, то не ощущается никакого зазора при легком надавливании
пальцем на кулачок дроссельной заслонки.

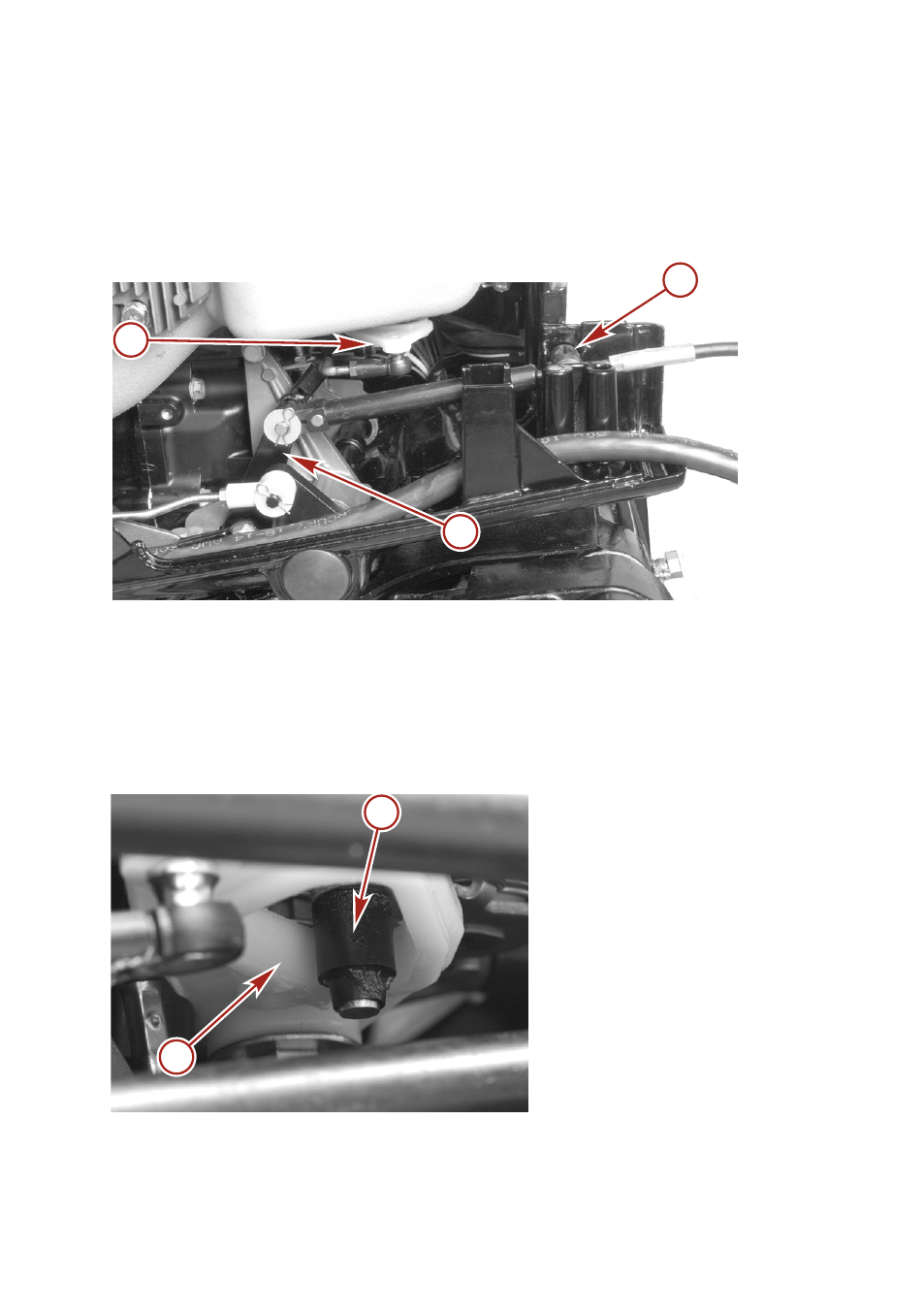

a -
Кулачок дроссельной заслонки (не ощущается никакого зазора при легком надавливании)
b -
Опоры цилиндра троса дроссельной заслонки
c -
Рычаг управления дроссельной заслонкой
4.
Медленно верните рукоятку дистанционного управления в нейтральное положение.
5.
Осмотрите ролик кулачка и убедитесь в том, что он не задевает кулачок.
6.
Заново отрегулируйте камеру троса дроссельной заслонки, если ролик кулачка задевает кулачок.
a -
Кулачок дроссельной за‐
слонки
b -
Ролик кулачка
УСТАНОВКА ТРОСА ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ
Установите тросы в пульт дистанционного управления, выполняя инструкции, поставляемые с пультом.
a
b
10136
c
a
b
15952
