УСТАНОВКА
104
rus

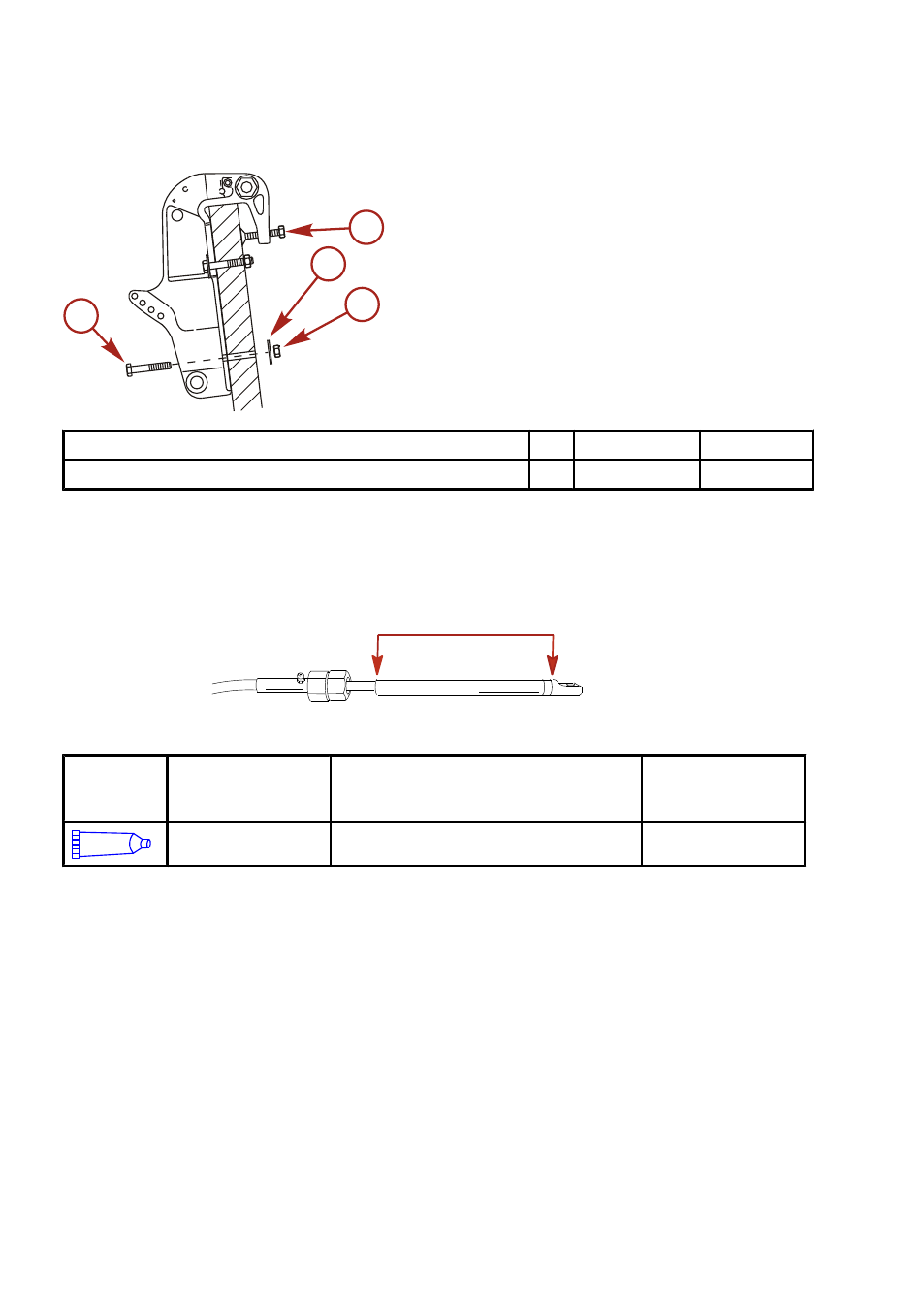

Подвесной двигатель должен быть прикреплён к транцу двумя зажимными винтами транцевого
кронштейна и четырьмя установочными болтами диаметром 13 мм (1/2 дюйма) и поставляемыми
контргайками. Установите два болта в верхние монтажные отверстия и два болта в нижние.
a -
Болт (4)
b -
Прижимной болт транца
c -
Шайба (4)
d -
Контргайка (4)
Описание
Нм
фунто-дюйм.
фунто-фут.
Монтажные болты и контргайки подвесного двигателя
75
55
УСТАНОВКА КРОНШТЕЙНА РУЛЕВОГО МЕХАНИЗМА, ТРОСА РУЛЕВОГО
МЕХАНИЗМА
1.
Прикрепите кронштейн рулевого механизма двумя шайбами и двумя болтами 30 x 80 мм. Затяните
болты кронштейна рулевого механизма до заданного крутящего момента.
2.
Нанесите смазку 2-4-C с тефлоном на весь конец троса рулевого механизма.
10261
Труба,
ссыл.
номер
Описание
Где используется
Деталь №
95
Тефлоновая смазка
2-4-C
Конец троса рулевого механизма
92-802859Q 1
3.
Установите уплотнение троса рулевого механизма на трубку наклона.
a
b
c
d
10175
