УСТАНОВКА
rus 103

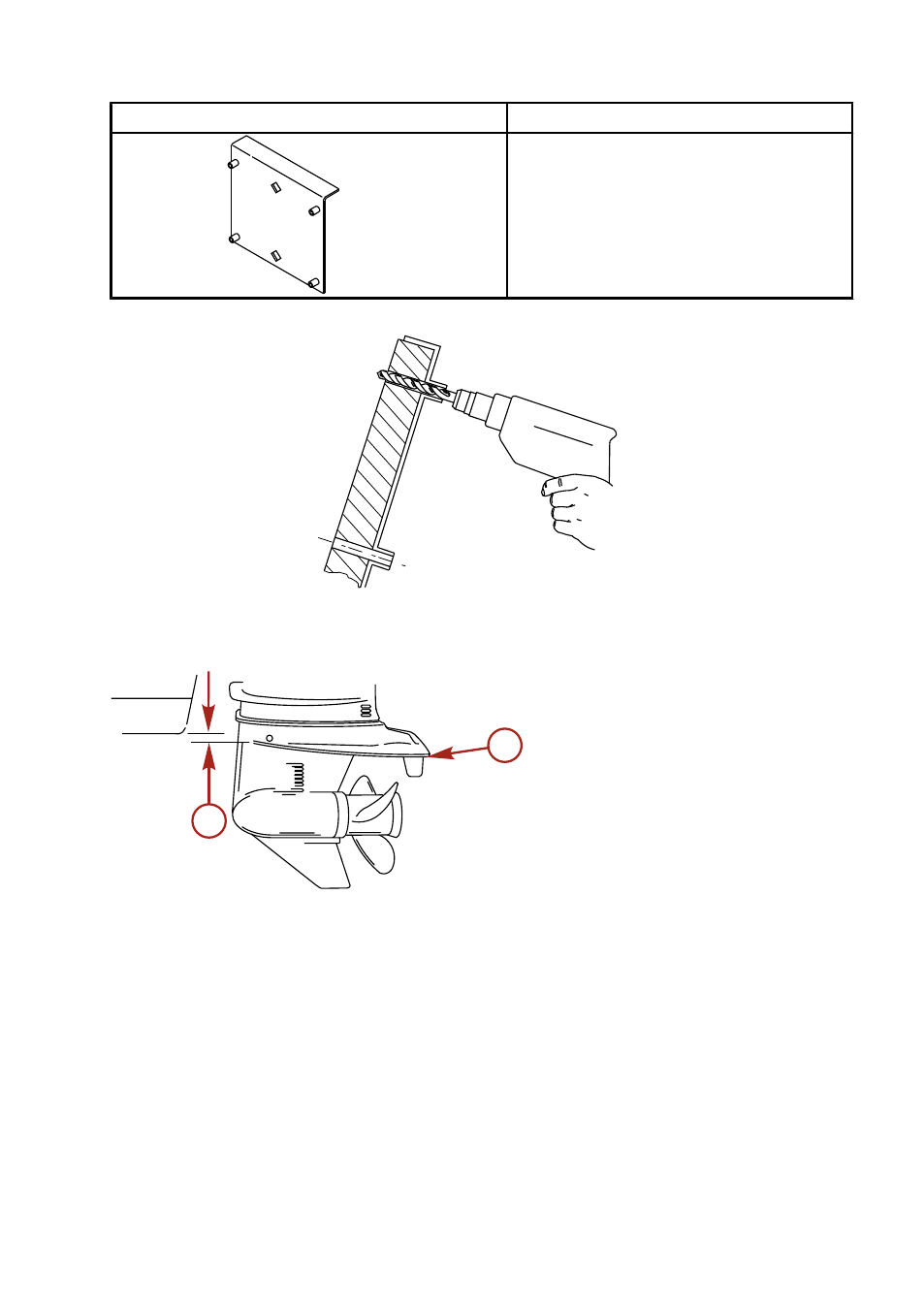

Инструмент для сверления транца 91-98234A2
5489
Помогает в установке двигателя при
использовании в качестве шаблона для
монтажных отверстий двигателя.
2. Просверлите четыре монтажных отверстия размером 13,5 мм (17/32 дюйма).
3973
3. Установите двигатель так, чтобы антивентиляционная пластина находилась на одной линии или
на расстоянии 25 мм (1 дюйм) от днища лодки.
a - Противовентиляционная пластина
b - На одной линии или на расстоянии
25 мм (1 дюйм)
4. Нанесите судовой герметик на стержни болтов. Не наносите судовой герметик на резьбу болтов.
5. Закрепите подвесной двигатель с помощью поставляемого в комплекте крепежного
оборудования, показанного на рисунке. Затяните контргайки с указанным моментом затяжки.
a
b
8045
