УСТАНОВКА
rus 107
Электрическая проводка, подключение аккумулятора, топливные
баки
ЖГУТ ПРОВОДОВ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ

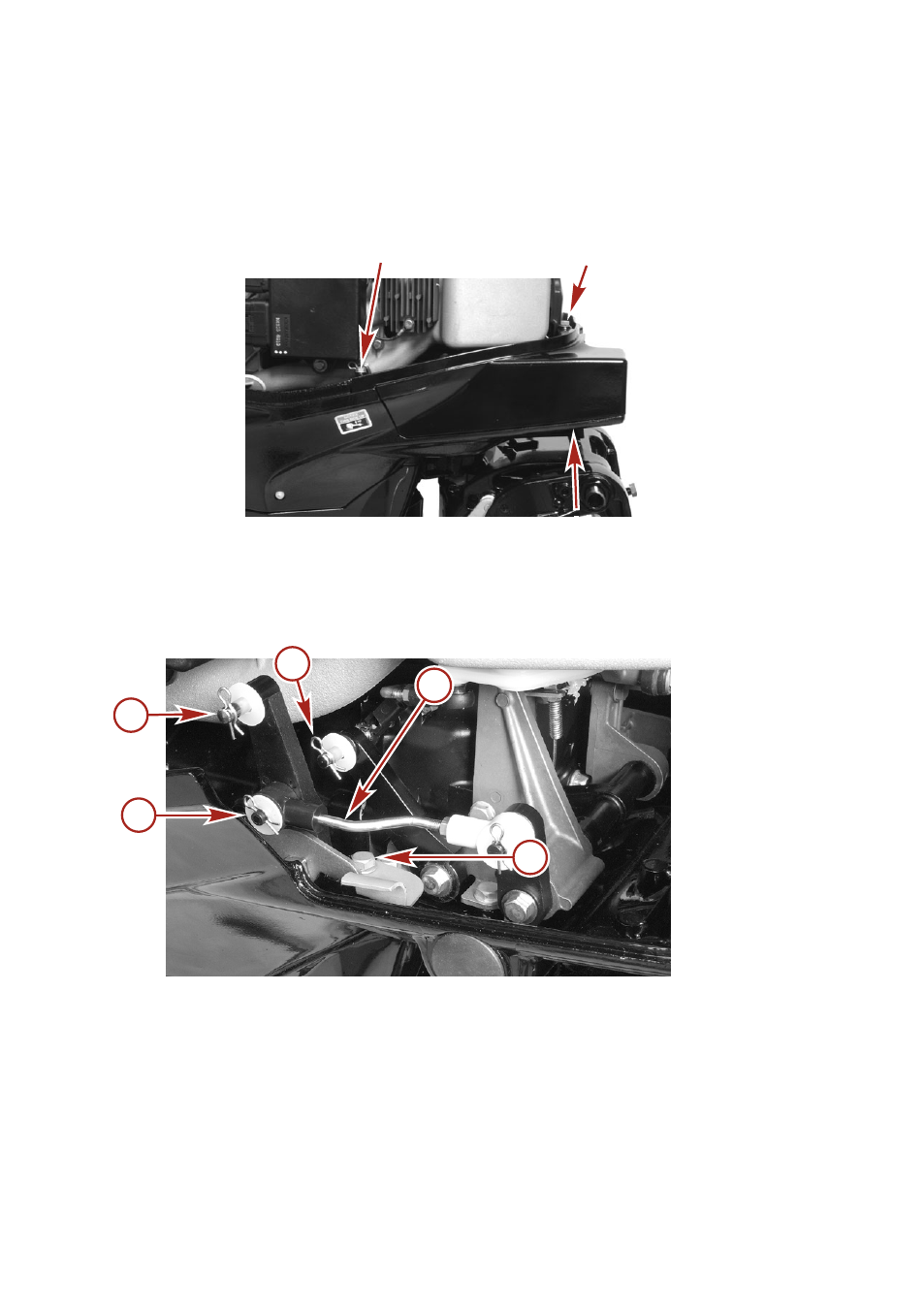

1. Выньте три болта крышки смотрового люка. Снимите крышку смотрового люка и резиновое
уплотнение троса.
10113
2. Снимите фиксаторы шплинта и шайбы с рычага управления переключением передач, тяги
переключателя передач и рычага управления дроссельной заслонкой.
3. Снимите тягу переключателя передач с рычага управления дроссельной заслонкой.
4. Ослабьте болт, удерживающий кронштейн крепления электропроводки управления.
a - Тяга переключения передач, фиксатор шплинта и шайба
b - Рычаг управления переключением передач, фиксатор шплинта и шайба
c - Рычаг управления дроссельной заслонкой, фиксатор шплинта и шайба
d - Тяга переключения передач
e - Болт, удерживающий кронштейн крепления проводки
a
b
c
d
10114
e
