Ремонт обратного клапана
28 3A2488A

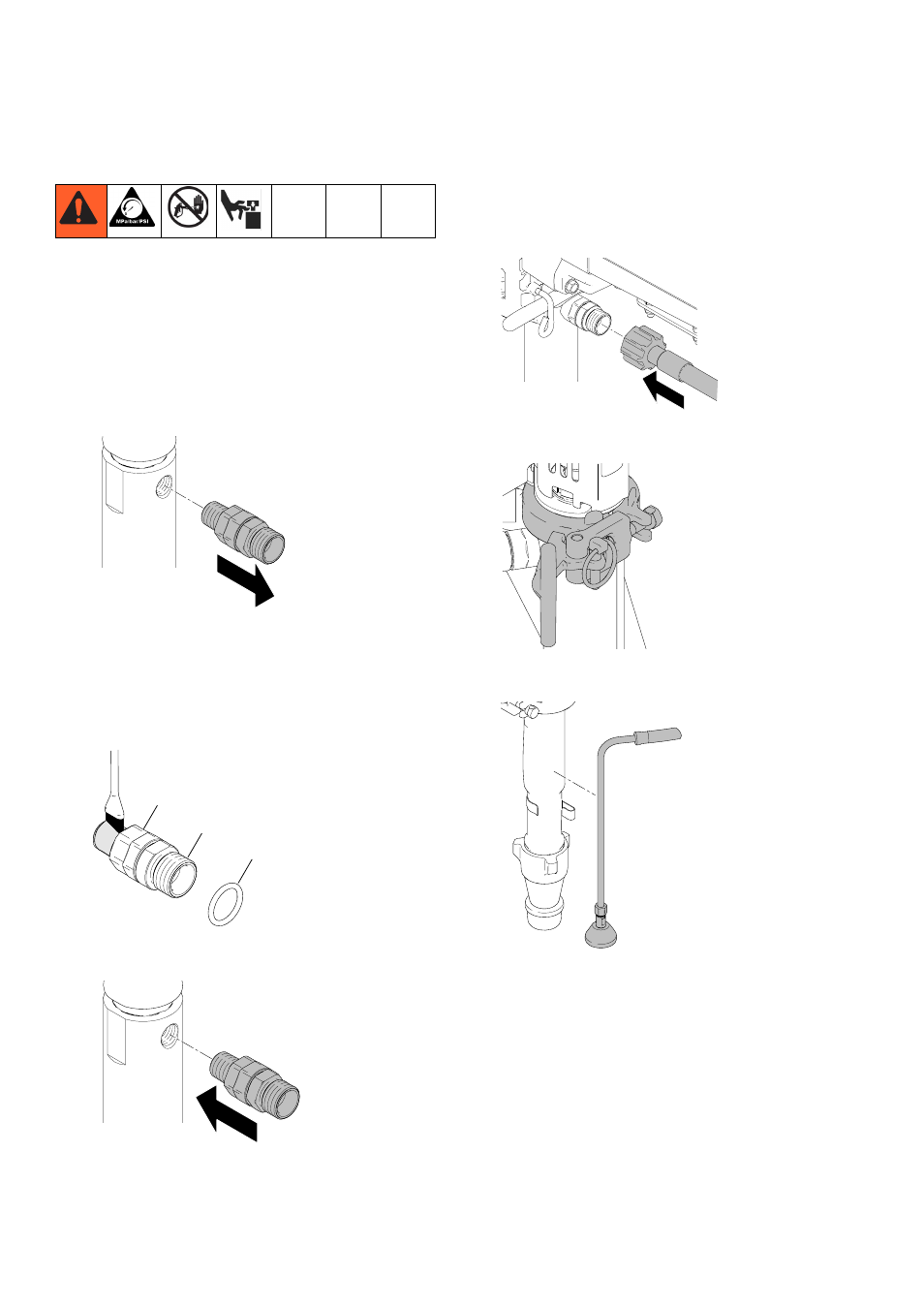

Ремонт обратного клапана
Демонтаж
1. Промойте насос. Выполните процедуру снятия
давления, стр. 9.
2. Снимите поршневой насос, стр. 26.
3. Снимите блок обратного клапана (64) с
поршневого насоса (111).
Установка
1. Нанесите трубный герметик на резьбу входного
отверстия обратного клапана (64f) и установите
уплотнительное кольцо (64a) в корпус (64b).
2. С помощью ключа 38 мм (1,5 дюйма) надежно
прикрепите обратный клапан к насосу.
3. Установите на место поршневой насос, стр. 27.
4. Подсоедините шланг краски и затяните его с
усилием до 8 Н•м (70 дюйм-фунтов).
5. Убедитесь в том, что замок с защелкой
находится в закрытом положении.
6. Подсоедините дренажный шланг
к распылителю.
ti18699a
ti18598a
64a
64b
64f
ti18702a
ti18600a
ti18698a
ti18703a
