Установка – Инструкция по эксплуатации Graco DutyMax GH300DI
Страница 17
Стартер электродвигателя
3A2488A
17
Установка
3-фазные двигатели, 400 В пер. тока, 50 Гц,
стартер электрического двигателя

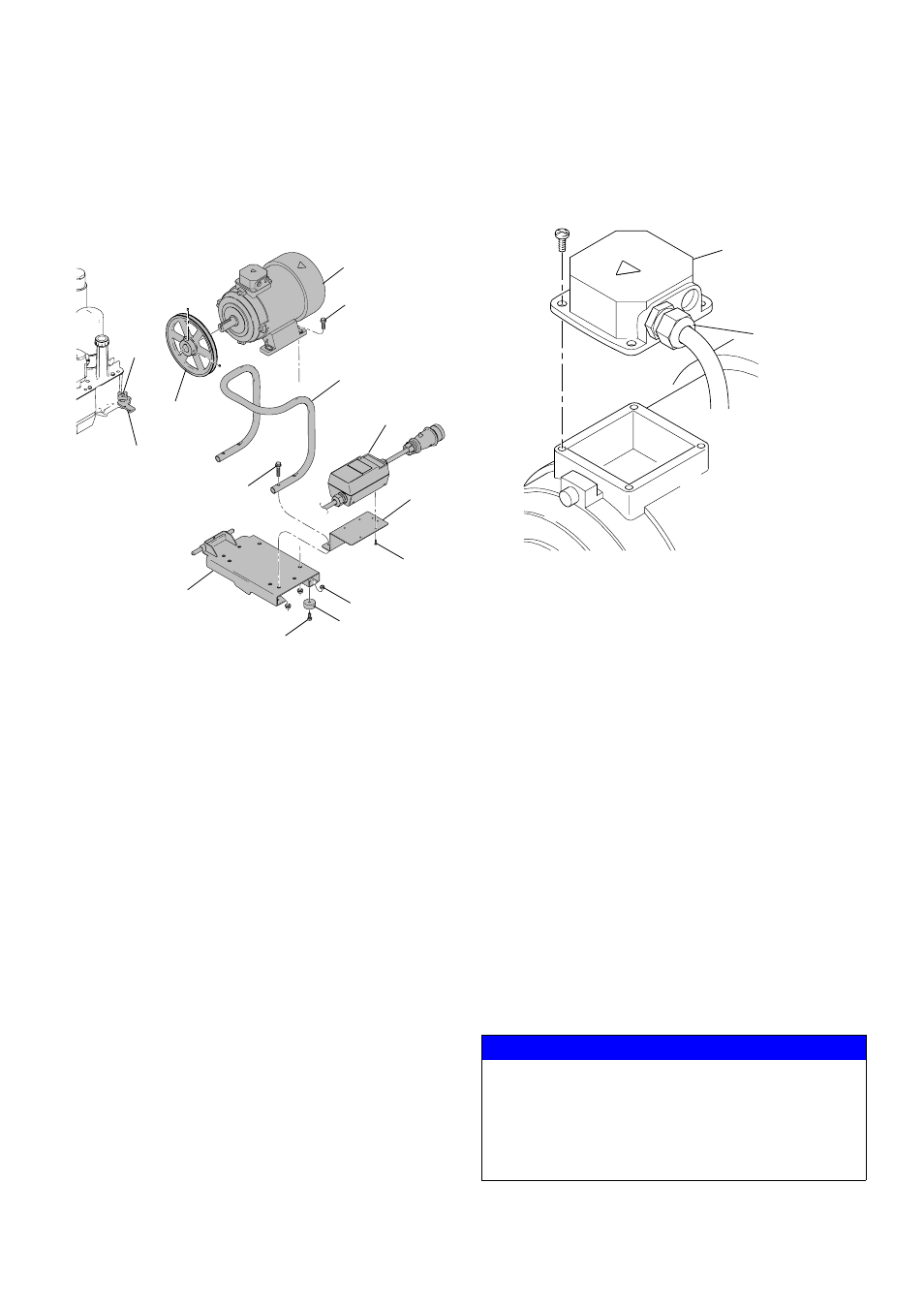

1.
Установите стартер двигателя (198) на
монтажный кронштейн двигателя (195).
2.
Установите шесть винтов (200) в стартер
двигателя (198). Затяните винты с усилием
2,3 Н•м (20 дюйм-фунтов).
3.
Снимите крышку коммутационной коробки
двигателя (J).
4.
Снимите фитинг разгрузки натяжения (S) с
крышки коммутационной коробки двигателя (J).
5.
Оденьте фитинг разгрузки натяжения (S)
поверх кабелей питания двигателя.
6.
Привинтите фитинг разгрузки натяжения (S) к
крышке коммутационной коробки двигателя (J).
7.
Убедитесь в том, что прокладка занимает
должное положение на крышке
коммутационной коробки двигателя.
Подсоедините желтый и зеленый провод
заземления к разъему заземления
коммутационной коробки двигателя.
Подключите провода питания указанным ниже
образом.
• Коричневый провод подключите к клемме
двигателя U1
• Черный провод подключите к клемме
двигателя V1
• Серый провод подключите к клемме
двигателя W1
Расположение разъемов см. в разделе Схема
электрических соединений на стр. 29.
Затяните провода питания с усилием 3,2 Н•м
(28 дюйм-фунтов). Затяните провод заземления
с усилием 3,2 Н•м (28 дюйм-фунтов).
8.
Установите крышку коммутационной коробки
(J) на коммутационную коробку двигателя.
Затяните крышку коммутационной коробки с
усилием 3,2 Н•м (28 дюйм-фунтов).
204
205
43
30
119
175
30
190
192
191
193
ti18617a
200
198
195
УВЕДОМЛЕНИЕ.
Убедитесь в том, что провода расположены
внутри коммутационной коробки двигатели и что
они не защемлены между коммутационной
коробкой и ее крышкой. При защемлении провода
повредятся и создадут опасность поражения
электрическим током.
ti18700a
S
J
