Гидравлический насос
14
3A2488A
12. Выкрутите четыре винта (277) и снимите
гидравлический насос (220) с крышки
резервуара (209).
Установка
1.
Установите гидравлический насос (220) на
крышку резервуара (209) с помощью четырех
винтов (277) (убедитесь в том, что
уплотнительные кольца 210 и 211 находятся на
своем месте); затяните с усилием 10—12 Н•м
(90—110 дюйм-фунтов).
2.
Установите прокладку (203), узел фильтра (206)
и крышку резервуара (209) с восемью винтами
(212). Затяните с усилием 12—14 Н•м (110—
120 дюйм-фунтов).
3.
Установите гидравлический насос (288) на
крышку резервуара (209).
4.
Установите колено (226) в гидравлический
насос (220). Установите шланг (276) в колено
(226). Затяните с усилием 20,3 Н•м
(15 футо-фунтов).
5.
Установите колено (221); затяните с усилием
20,3 Н•м (15 футо-фунтов).
6.
Установите дренажную трубку (225); затяните с
усилием 20,3 Н•м (15 футо-фунтов).
7.
Установите шкив вентилятора (96) с помощью
двух установочных винтов (197).
8.
Поднимите электрический (или газовый)
двигатель и установите ремень (44).
9.
Установите кожух ремня (117) с помощью винта
(172) и гайки (173).
10. Вкрутите заглушку сливного отверстия (202).
Установите масляный фильтр (227); после того
как прокладка коснется основания, затяните на
3/4 оборота. Через отверстие в колене (221)
наполните гидравлический насос
гидравлическим маслом Graco, см. стр. 6.
Наполните резервуар оставшимся маслом.
11. Запустите насос и дайте ему поработать при
низком давлении в течение примерно 5 минут
для удаления всего воздуха.
12. Проверьте уровень гидравлического масла и,
при необходимости, долейте.

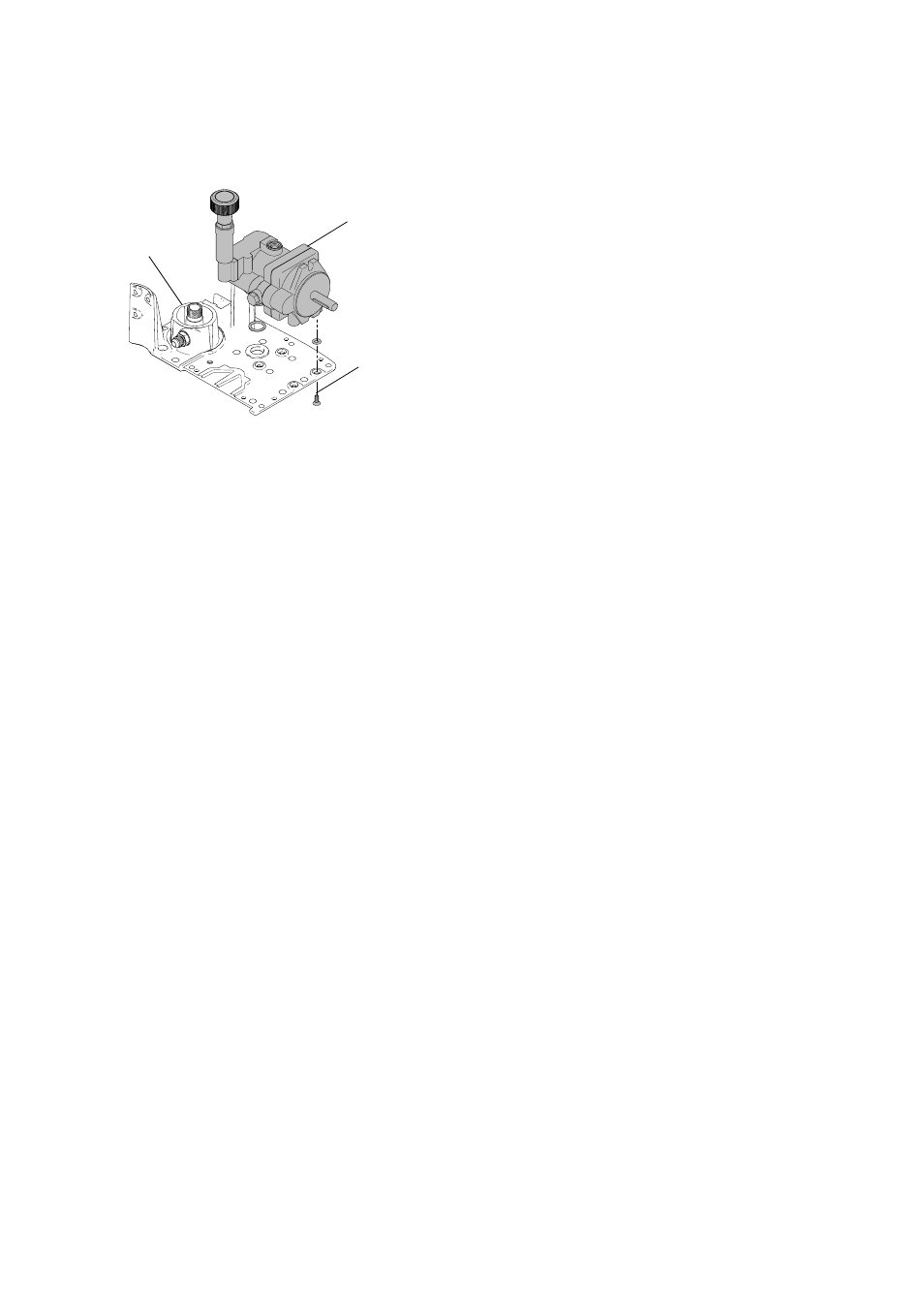

ti18357a
209
220
277
