Гидравлический насос
12 3A2488A
Гидравлический насос
Демонтаж
Перед выполнением обслуживания дайте
гидравлической системе остыть.
1. Снимите давление, стр. 9.
2. Установите поддон или подложите под
распылитель тряпку для сбора гидравлического
масла, которое вытекает во время ремонта.

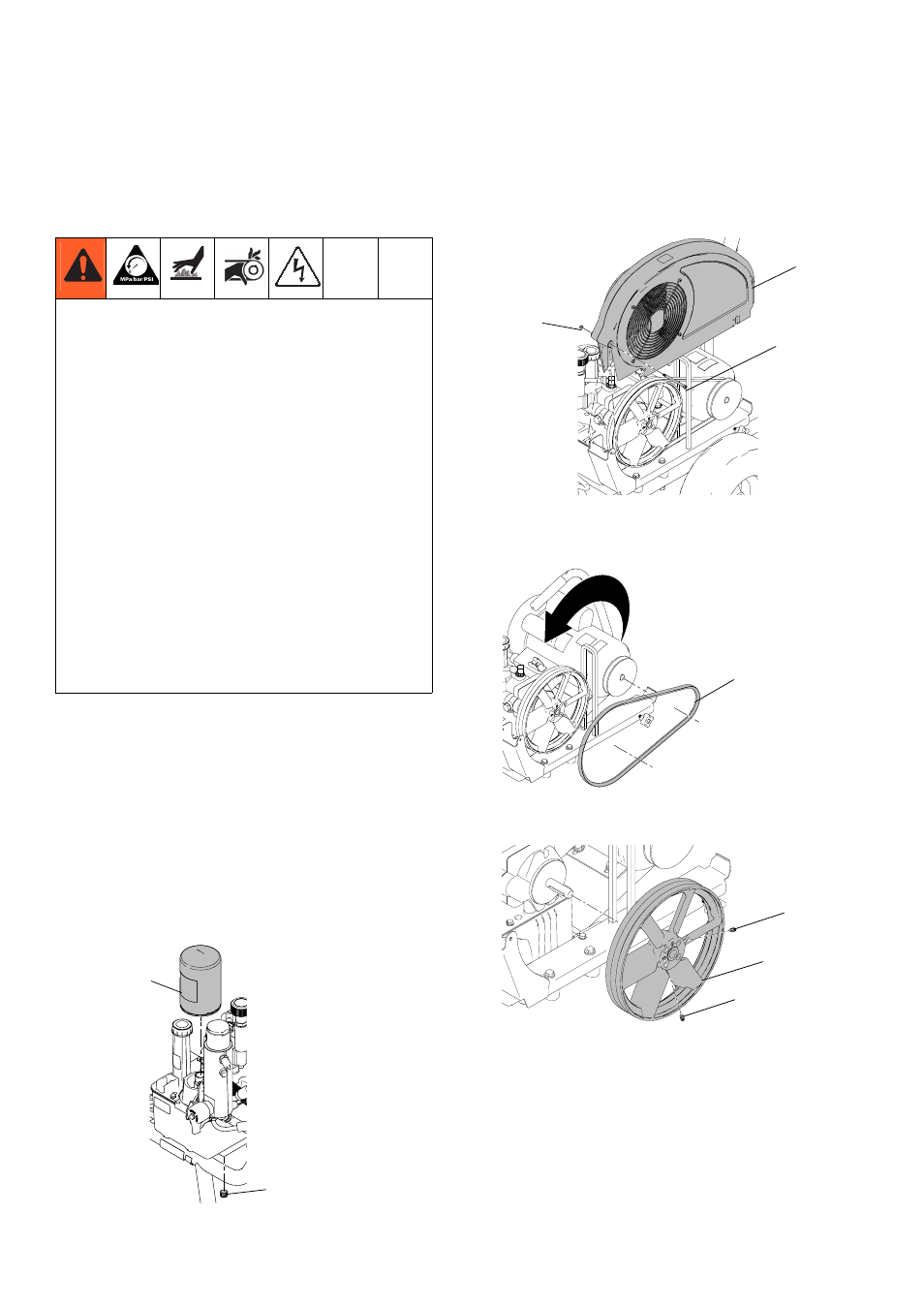

3. Выкрутите заглушку сливного отверстия (202) и
снимите масляный фильтр (227), чтобы
гидравлическое масло могло стечь.
4. Выкрутите винт (172), скрутите гайку (173) и
снимите кожух ремня (117).
5. Поднимите электрический (или газовый)
двигатель и снимите ремень (44).
6. Выкрутите два установочных винта (197) и
снимите шкив вентилятора (96).
ОПАСНОСТЬ ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ
ТОКОМ ВЫСОКОГО НАПРЯЖЕНИЯ
Это оборудование питается током высокого
напряжения. Контакт с оборудованием под
высоким напряжением или неправильное
заземление, настройка или использование
системы могут привести к тяжелым травмам или
летальному исходу.
• Перед отсоединением любых кабелей и
перед обслуживанием выключите и
отключите электропитание на главном
выключателе.
• Это оборудование должно быть заземлено.
Подключайте оборудование только к
заземленному источнику питания.
• Все электромонтажные работы должны
выполняться квалифицированным
электриком с соблюдением всех местных
правил и нормативных требований.
ti18348a
227
202
ti18349a
173
117
172
ti18350a
44
ti18351a
197
96
197
