Электродвигатель
3A2488A
19

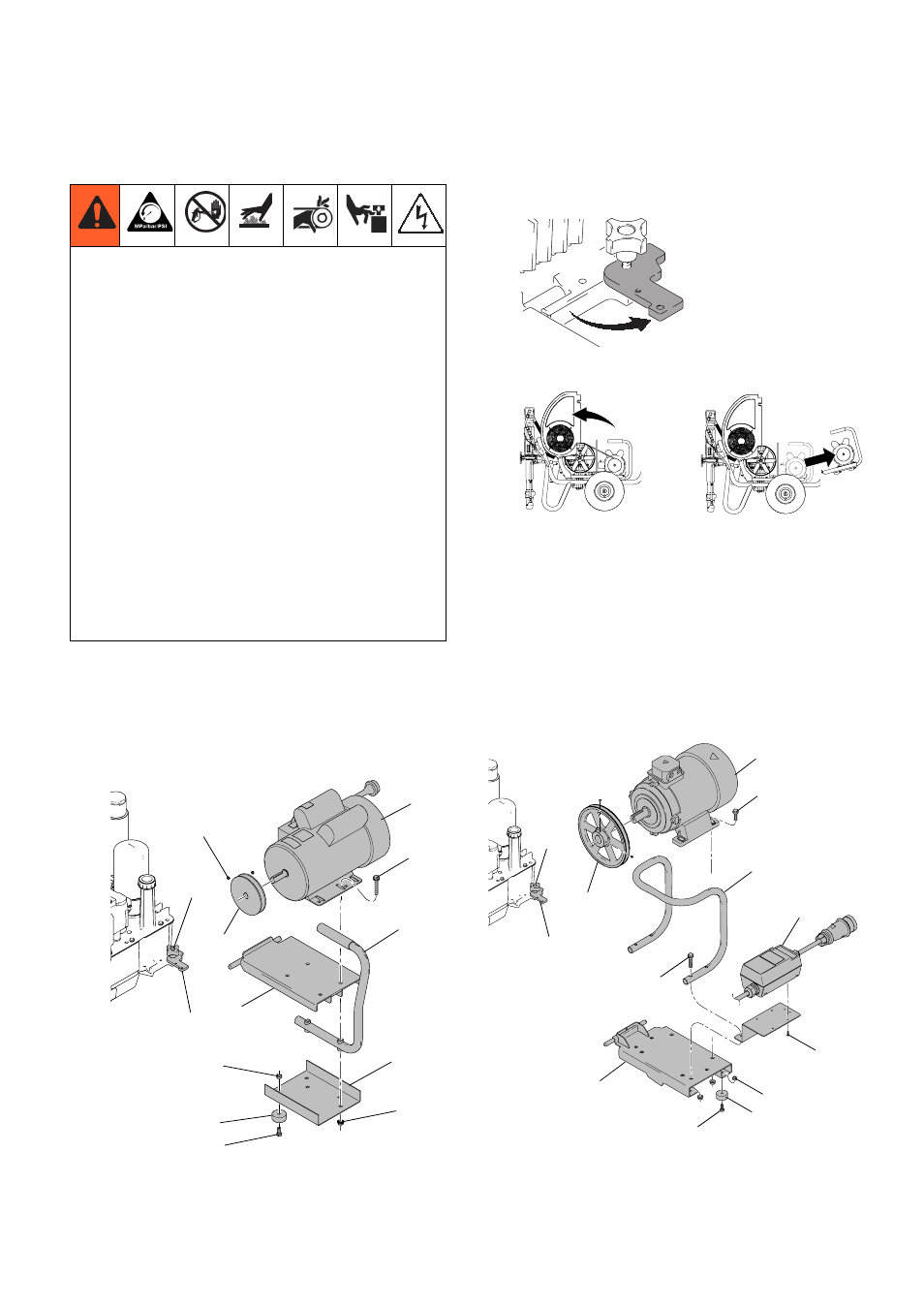

Электродвигатель
Демонтаж
1-фазные двигатели, 240 В пер. тока,
50 Гц, электродвигатель
1.
Снимите давление, стр. 9. Отсоедините шнур
питания.
2.
Снимите ремень вентилятора, стр. 15.
3.
Ослабьте гайку электродвигателя (205).
Поверните удерживающий кронштейн
двигателя (204) наружу.
4.
Извлеките блок двигателя из распылителя.
5.
Извлеките из электродвигателя четыре винта
(30), гайки (174), рукоять (175), пластину
нижнего изолятора (190) и монтажную пластину
двигателя (99).
6.
Ослабьте установочные винты (133) и снимите
шкив (43) с электродвигателя.
3-фазные двигатели, 400 В пер. тока,
50 Гц, электродвигатель
1.
Снимите давление, стр. 9. Отсоедините шнур
питания.
2.
Снимите ремень вентилятора, стр. 15.
ОПАСНОСТЬ ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ
ТОКОМ ВЫСОКОГО НАПРЯЖЕНИЯ
Это оборудование питается током высокого
напряжения. Контакт с оборудованием под
высоким напряжением или неправильное
заземление, настройка или использование
системы могут привести к тяжелым травмам или
летальному исходу.
• Перед отсоединением любых кабелей и
перед обслуживанием выключите и
отключите электропитание на главном
выключателе.
• Это оборудование должно быть заземлено.
Подключайте оборудование только к
заземленному источнику питания.
• Все электромонтажные работы должны
выполняться квалифицированным
электриком с соблюдением всех местных
правил и нормативных требований.
119
204
99
193
191
192
174
190
175
30
133
43
205
ti18343a
ti5384a
ti18192a
204
205
43
30
119
175
30
190
192
191
193
ti18617a
200
198
