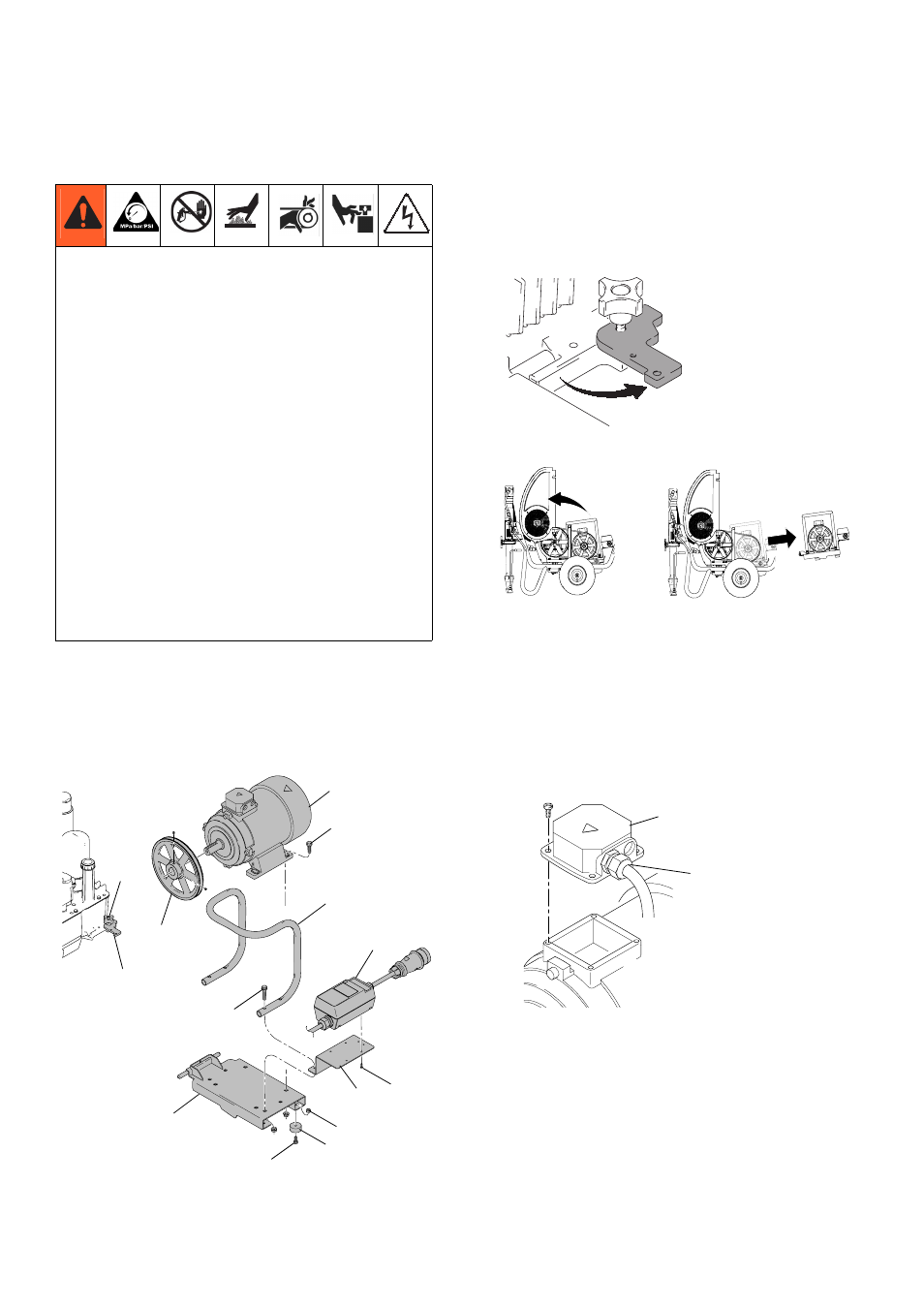

Стартер электродвигателя
16
3A2488A
Стартер электродвигателя
Демонтаж
3-фазные двигатели, 400 В пер. тока, 50 Гц,
стартер электрического двигателя
1.
Снимите давление, стр. 9. Отсоедините шнур
питания.
2.
Снимите ремень вентилятора, стр. 15.
3.
Ослабьте гайку электродвигателя (205).
Поверните удерживающий кронштейн
двигателя (204) наружу.
4.
Извлеките блок двигателя из распылителя.
5.
Снимите крышку коммутационной коробки
двигателя (J).
6.
Наклоните заднюю часть крышки
коммутационной коробки двигателя и
отсоедините три провода питания (коричневый,
черный и серый), а также желтый и зеленый
провода заземления (см. Схему
электрических соединений, стр. 29).
7.
Снимите фитинг разгрузки натяжения кабеля
(S) с крышки коммутационной коробки
двигателя и извлеките из нее провода питания
и заземления двигателя.
8.
Выкрутите шесть винтов (200) из монтажного
кронштейна двигателя (195).
9.
Извлеките блок стартера двигателя (198).
ОПАСНОСТЬ ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ
ТОКОМ ВЫСОКОГО НАПРЯЖЕНИЯ
Это оборудование питается током высокого
напряжения. Контакт с оборудованием под
высоким напряжением или неправильное
заземление, настройка или использование
системы могут привести к тяжелым травмам или
летальному исходу.
• Перед отсоединением любых кабелей и
перед обслуживанием выключите и
отключите электропитание на главном
выключателе.
• Это оборудование должно быть заземлено.
Подключайте оборудование только к
заземленному источнику питания.
• Все электромонтажные работы должны
выполняться квалифицированным
электриком с соблюдением всех местных
правил и нормативных требований.
204
205
43
30
119
175
30
190
192
191
193
ti18617a
200
195
198
ti5384a
ti18749a
ti18700a
S
J
