Ремень вентилятора
3A2488A
15
Ремень вентилятора
Демонтаж
1.
Выполните процедуру снятия давления, стр. 9.
2.
Ослабьте затяжку ручки крепления кожуха
ремня (55).
3.
Поверните кожух ремня (117) вверх.
4.
Поднимите электрический или газовый
двигатель и снимите натяжение ремня (44).
5.
Снимите ремень со шкива (43) и со шкива
вентилятора (96).
Установка
1.
Заправьте ремень (44) вокруг шкива привода
(43) и шкива вентилятора (96).
2.
Опустите двигатель (119) вниз и натяните
ремень.
3.
Поверните кожух ремня (117) вниз.
4.
Затяните круглую ручку крепления кожуха
ремня (55).
ОПАСНОСТЬ ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ
ТОКОМ ВЫСОКОГО НАПРЯЖЕНИЯ
Это оборудование питается током высокого
напряжения. Контакт с оборудованием под
высоким напряжением или неправильное
заземление, настройка или использование
системы могут привести к тяжелым травмам или
летальному исходу.
• Перед отсоединением любых кабелей и
перед обслуживанием выключите и
отключите электропитание на главном
выключателе.
• Это оборудование должно быть заземлено.
Подключайте оборудование только к
заземленному источнику питания.
• Все электромонтажные работы должны
выполняться квалифицированным
электриком с соблюдением всех местных
правил и нормативных требований.

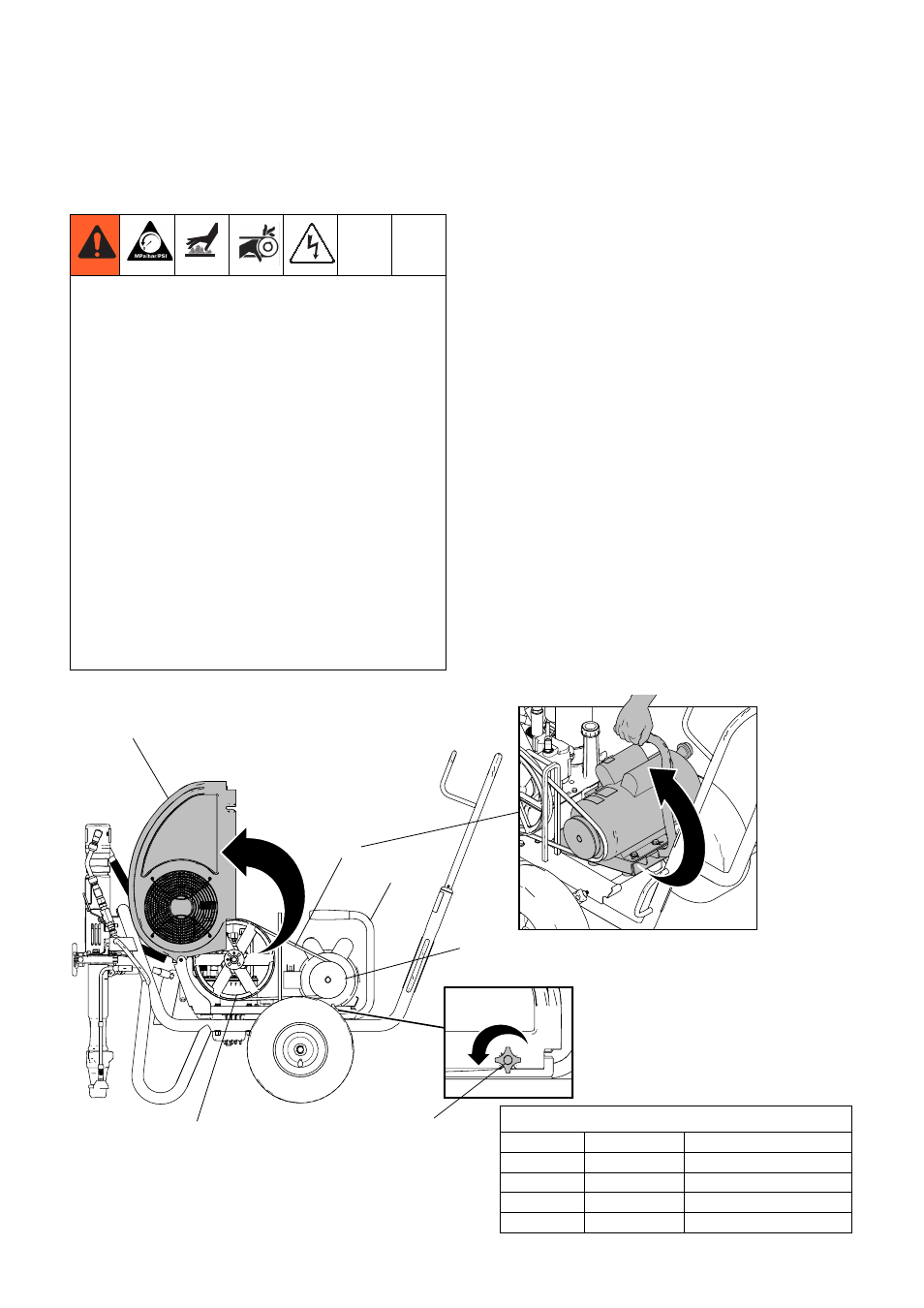

ti18342a
117
44
119
43
55
96
Таблица ремней
Устройство
Номер детали
Описание
24M054
116914
V-образный ремень AX42
24M055
119433
V-образный ремень AX41
24M056
125834
V-образный ремень AX48
24M057
119432
V-образный ремень Ax44
