Установка, Р. 27 – Инструкция по эксплуатации Graco DutyMax GH300DI
Страница 27
Поршневой насос
3A2488A
27
9.

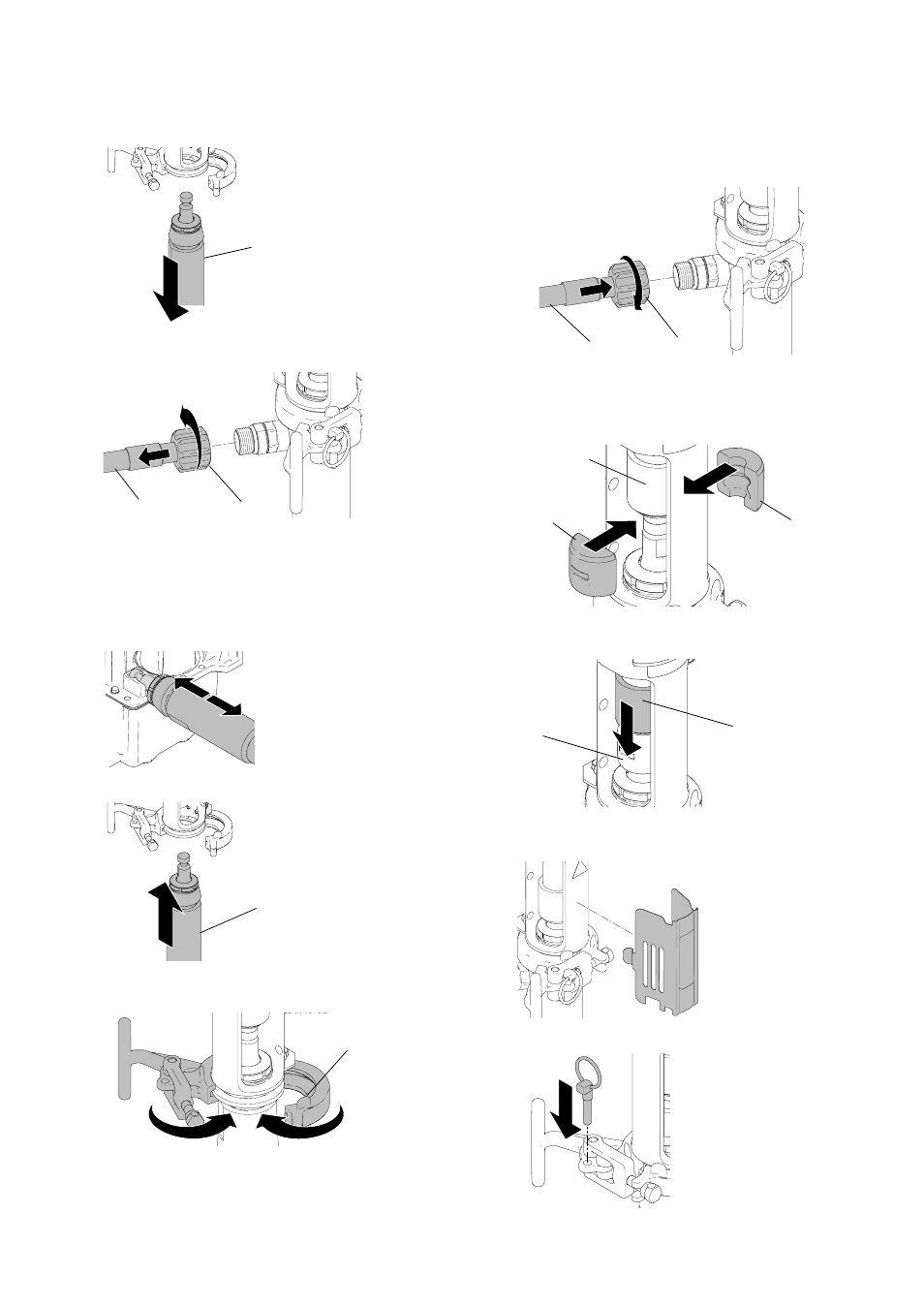

Извлеките насос (111) из распылителя.
10. Отсоедините фитинг шланга для краски (67) и
шланг для краски (63) от фитинга насоса.
Установка
1.
При необходимости поместите шток
поршневого насоса в регулировочную отливку и
потяните за насос для удлинения штока.
2.
Установите насос (111) в распылитель.
3.
Установите зажим (247) вокруг насоса (111) и
надавите на него для фиксации.
4.
Установите фитинг шланга для краски (190) и
шланг для краски (63) для подсоединения
насоса.
5.
Сдвиньте крышку соединителя (180) вверх для
доступа к штоку поршневого насоса.
Установите штоковые соединители (179)
поверх штока.
6.
Сдвиньте крышку соединителя (180) вниз
поверх штоковых соединителей (179).
7.
Установите защитный щиток гидравлического
двигателя.
8.
Установите штифт.
ti8832b
111
ti9951b
67
63
ti8834b
111
ti8959b
247
ti8958b
67
63
ti 8954b
180
179
179
ti8956b
180
179
ti8955b
ti18701a
ti8957b
