Инструкция по эксплуатации Graco DutyMax GH300DI
Страница 21

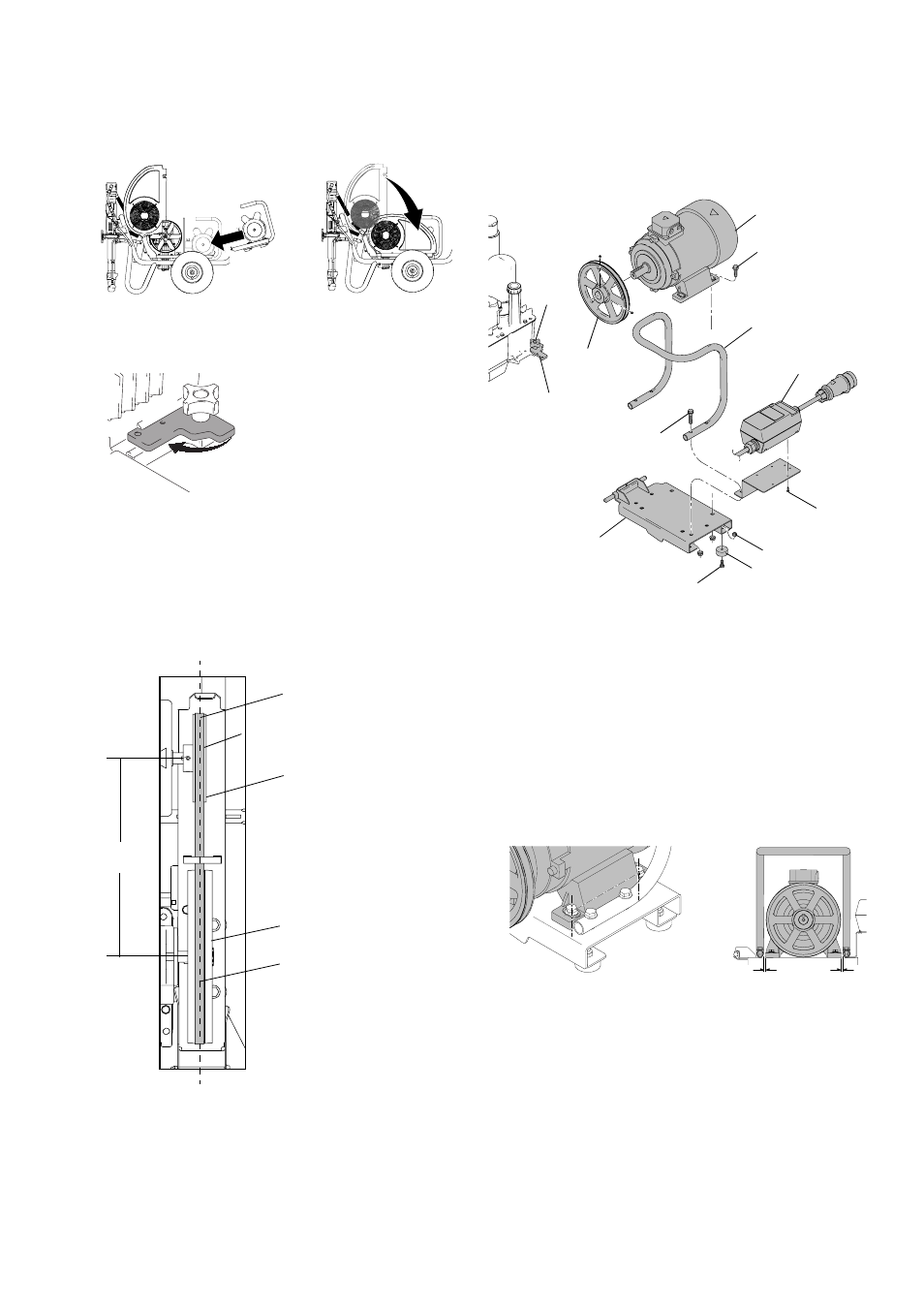

Электродвигатель
3A2488A
21
3.
Установите блок двигателя на распылитель.
4.
Поверните удерживающий кронштейн
двигателя (204) внутрь. Затяните гайку
электродвигателя (205).
5.
Установите ремень вентилятора, стр. 15.
6.
Убедитесь в том, что шкив вентилятора и шкив
двигателя находятся на одной линии.
Убедитесь в том, что вал шкива вентилятора и
вал шкива двигателя расположены
параллельно друг к другу. При необходимости
отрегулируйте.
3-фазные двигатели, 400 В пер. тока,
50 Гц, электродвигатель
1.
Установите шкив (43) и затяните установочные
винты. Затяните винты с усилием 6,8 Н•м
(60 дюйм-фунтов). Убедитесь в том, что шкив
находится на одном уровне с валом
электродвигателя.
2.
Установите четыре винта (23), гайки (174) и
электродвигатель на монтажном кронштейне
двигателя (99). Двигатель необходимо
установить по центру в специальных выемках.
Затяните винты с усилием 25,4 Н•м
(225 дюйм-фунтов).
3.
Установите четыре винта (30), гайки (174) и
рукоять (175) на монтажный кронштейн
двигателя (99). Затяните винты с усилием
25,4 Н•м (225 дюйм-фунтов).
4.
Снимите крышку коммутационной коробки
двигателя (J).
5.
Снимите фитинг разгрузки натяжения (S) с
крышки коммутационной коробки двигателя (J).
6.
Оденьте фитинг разгрузки натяжения (S)
поверх кабелей питания двигателя.
ti18193a
ti5387a
Параллельно
На одной линии
Шкив вентилятора
Вал шкива
Вал двигателя
Шкив двигателя (133)
(край шкива двигателя
ti18697a
с краем вала двигателя)
должен быть на одном уровне
вентилятора
(43)
204
205
43
30
119
175
30
190
192
191
193
ti18617a
200
198
ti18696a
