KRAMER ELECTRONICS, LTD.
32
Кабель на витой паре (UTP) длиной до 300 м
Источник видео- и стерео-
фонического аудиосигнала
Выключатель
терминатора
Переклю
ча
те
ль
по
лярнос
ти линии
Приемник видео- и стереофо-
нического аудиосигнала

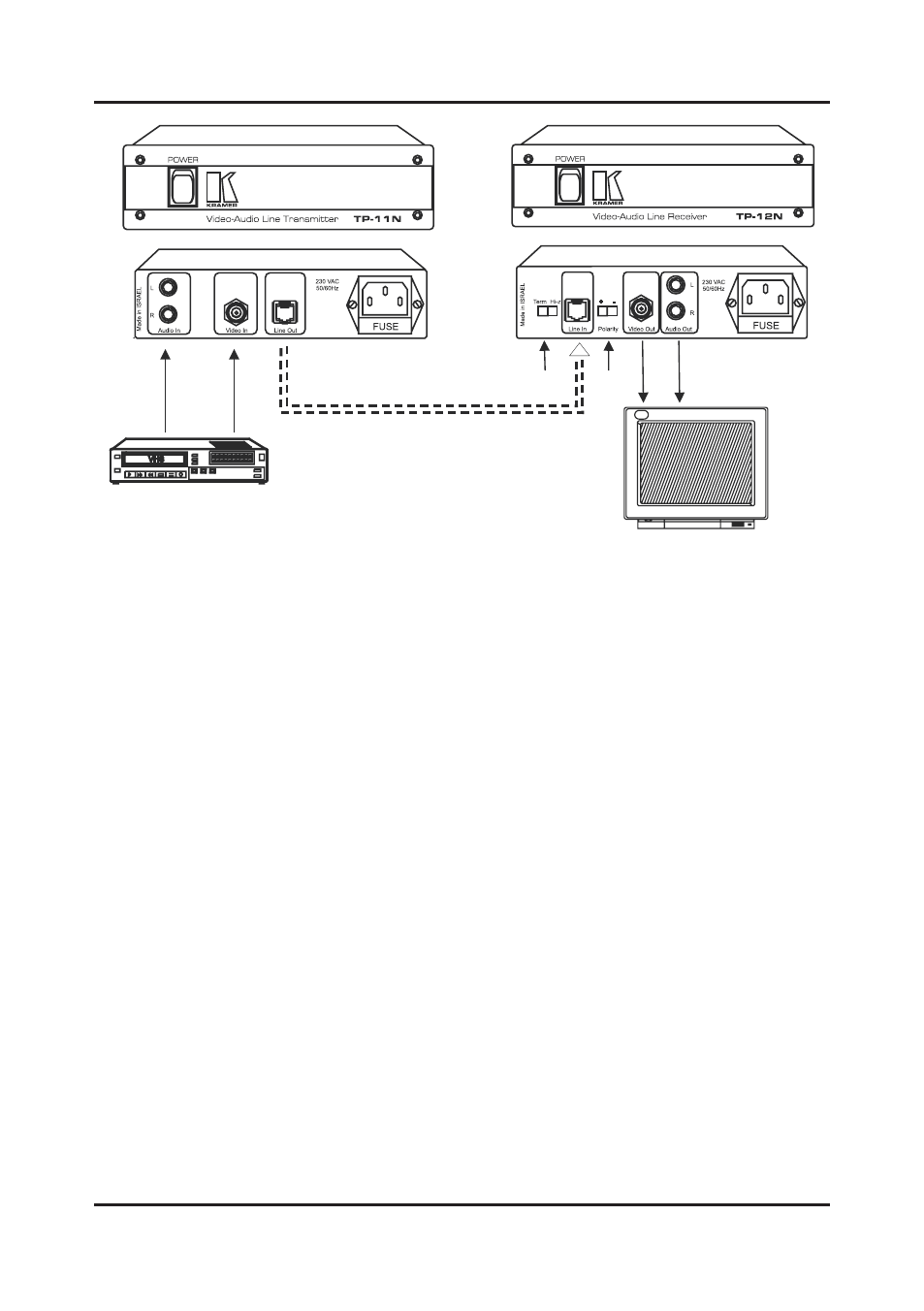

Рис. 11. Типовая схема передачи видео- и стереофонического аудиосигнала
по витой паре
11.9 Типовая схема передачи видео- и стереофонического
аудиосигнала с использованием приборов серии Kramer
Tools
На рис. 14 показано типовое включение приборов серии Kramer Tools, рас-
сматриваемых в этом руководстве по эксплуатации. Цветной видеосигнал
и аудиосигнал поступают на вход линейного передатчика модели 707 и по
телефонной линии или витой паре передаются на большое расстояние. Ус-
тановленный на дальнем конце линейный приемник модели 708 принима-
ет сигналы и передает их получателю.
Для подключения выполните следующие действия:
1) Подключите выходы источника видео- и аудиосигнала к линейному пе-
редатчику (в данном случае — модели 707).
2) Подключите витую пару к линейному выходу передатчика.
3) В нужном месте линии сделайте отвод на линейный приемник.
4) При необходимости используйте возможность каскадного включения
приемников (подробности см. в разделе 11.2).
5) Подключите устройства-получатели аудио- и видеосигнала к выходу
каждого приемника.
6) Установите выключатели терминаторов на всех приемниках, за исклю-
чением последнего, в положение «Hi-Z». На последнем приемнике
установите этот выключатель в положение «Term» (дополнительные
сведения см. в разделе 11.2).
Работа с устройствами
