¹ Орган управления или разъем
Назначение
4. RCA-разъем Audio in
Аудиовход
5. BNC-разъем Video IN
Вход видеосигнала
6. Светодиод ON
Индикация подачи питания
7. Разъем питания 12VDC
Разъем для подключения источника питания
7.4 Линейные передатчик и приемник моделей 709 и 710 для
сигнала Y/C
Линейный передатчик модели 709 и линейный приемник модели 710 для
сигнала Y/C из серии Kramer Tools используются совместно для передачи
видеосигнала по двум витым парам на большие расстояния. Полоса час-
тот пары передатчик-приемник превышает 8,4 МГц даже при длине линии
200 м. На более коротких линиях приборы обеспечивают качество сигнала,
близкое к вещательному. Как на приемнике, так и на передатчике имеются
регуляторы коэффициента передачи каналов яркости и цветности, а также
регулятор компенсации АЧХ кабеля в канале яркости. Наличие проходного
входа с выключателем терминатора позволяет подключить к одной линии
несколько приемников модели 710 (один передатчик — несколько прием-
ников).
ПРИМЕЧАНИЕ
Инструкции по установке, эксплуатации, техническому обслуживанию и
устранению неисправностей см. в разделах 8-13.

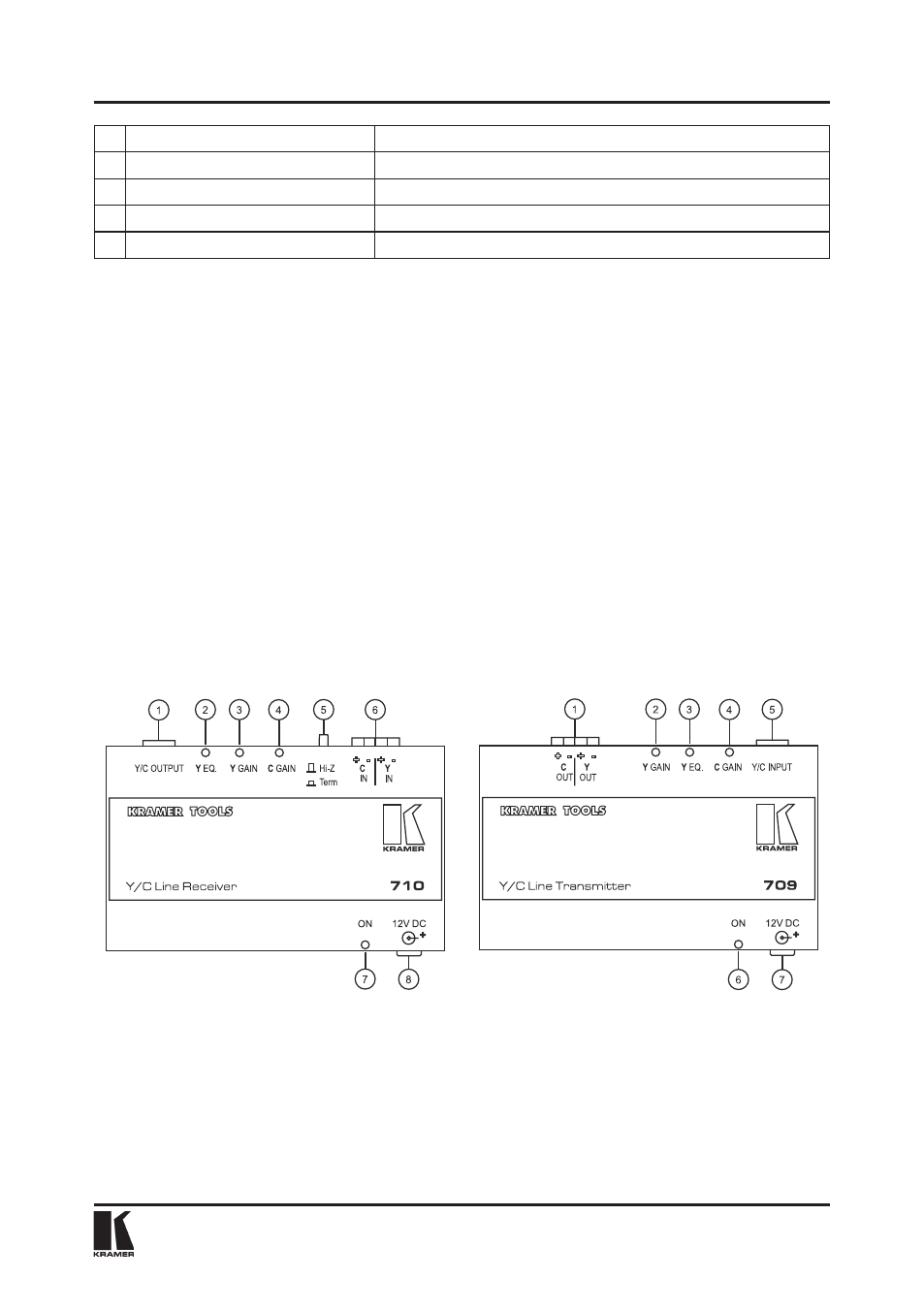

Рис. 9. Органы управления и разъемы, расположенные на передней
и задней панелях приборов моделей 709 и 710
Приборы серии «KRAMER TOOLS»
