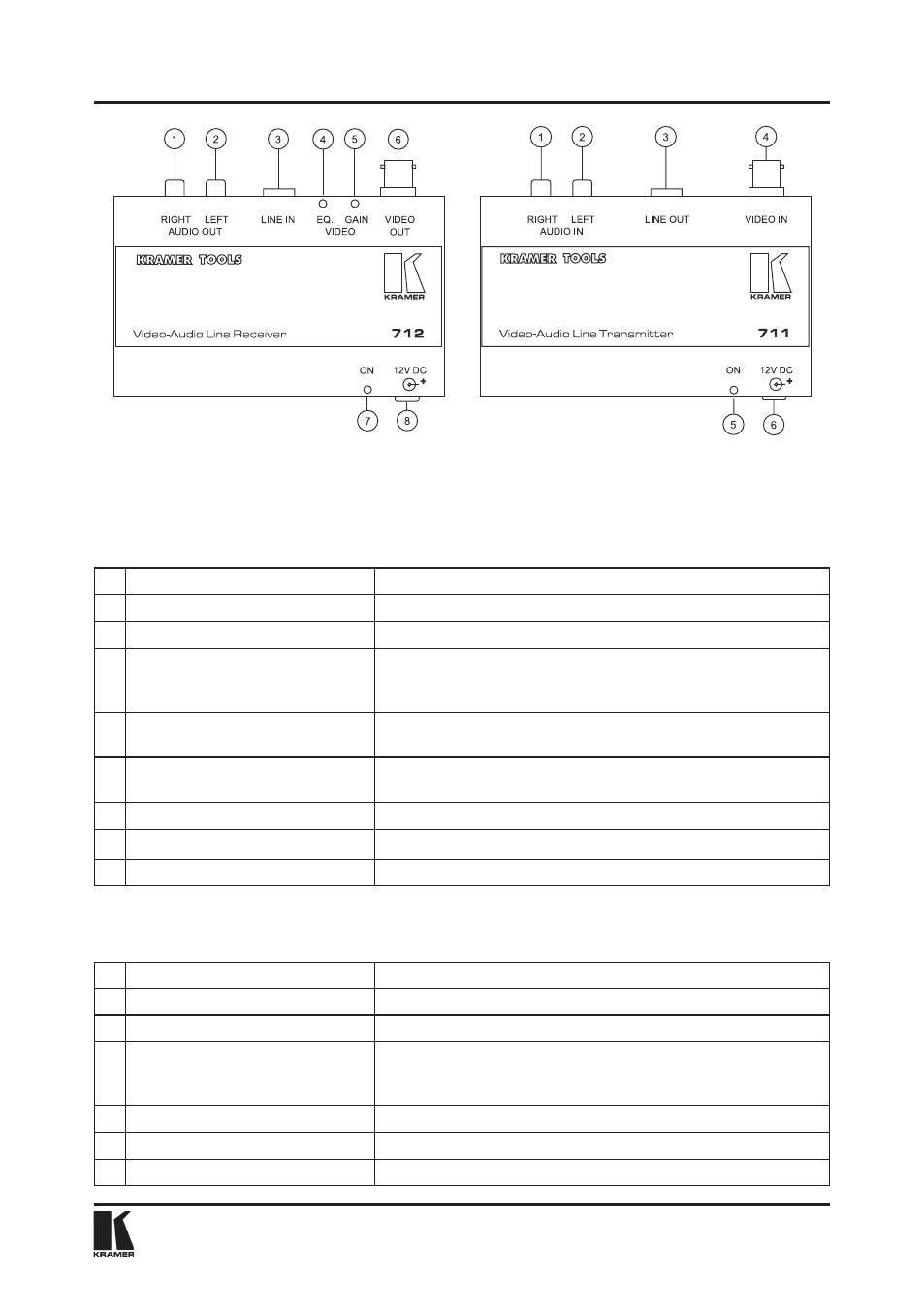

Рис. 10. Органы управления и разъемы, расположенные на передней

и задней панелях приборов моделей 711xl è 712xl

Таблица 13. Органы управления и разъемы, расположенные на передней

и задней панелях приемника модели 712xl

¹ Орган управления или разъем

Назначение

1. RIGHT AUDIO OUT

Аудиовыход правого канала

2. LEFT AUDIO OUT

Аудиовыход левого канала

3. Разъем RJ-45 или 6-контакт-

ный клеммный блок (в модели

712xl) LINE in

Вход для подключения витой пары

4. подстроечный регулятор EQ.

VIDEO

Регулировка компенсации АЧХ кабеля

5. Подстроечный регулятор GAIN

VIDEO

Регулировка уровня выходного сигнала

6. BNC-разъем VIDEO OUT

Выход усиленного и буферизированного видеосигнала.

7.

Светодиод ON

Индикация подачи питания

8. Разъем питания 12VDC

Разъем для подключения источника питания

Таблица 14. Органы управления и разъемы, расположенные на передней

и задней панелях передатчика модели 711xl

¹ Орган управления или разъем

Назначение

1. RIGHT AUDIO IN

Аудиовыход правого канала

2. LEFT AUDIO IN

Аудиовыход левого канала

3. Разъем RJ-45 или 6-контакт-

ный клеммный блок (в модели

712xl) LINE OUT

Выход для подключения витой пары

4. BNC-разъем Video IN

Вход видеосигнала

5. Светодиод ON

Индикация подачи питания

6. Разъем питания 12VDC

Разъем для подключения источника питания
