KRAMER ELECTRONICS, LTD.
20
704, 705
707, 708
709, 710
711xl, 712xl
Переключа-
тели
704: Отключение Тер-
минатора, полярность
сигнала
708: Кнопка отключения
терминатора, поляр-
ность сигнала
710: Отключение терми-
натора
—
Габаритные
размеры
(ширина х
глубина х
высота)
12 см x 7,5 ñì x 2,5 см
Масса:
около 0,28 кг
0,26 кг
около 0,28 кг
Потребля-
емая мощ-
ность
705: 0,5 Вт
704: 0,4 Вт
0,4 Вт (пара)
0,5 Вт (пара)
711xl: 0,96 Âò
712xl: 0,48 Вт
Источник
питания:
12 В, 40 мА
711xl: 12 В, 80 мА
712xl: 12 В, 40 мА
7.2 Линейные передатчик и приемник моделей 705 и 704
Линейный передатчик модели 705 и линейный приемник модели 704 из
серии Kramer Tools используются совместно для передачи видеосигнала
по витой паре на большие расстояния. Наличие проходного входа с вы-
ключателем терминатора позволяет подключить к одной линии несколько
приемников модели 704 (один передатчик — несколько приемников). По-
лоса частот пары передатчик-приемник превышает 6,7 МГц даже при длине
линии 400 м. На более коротких линиях приборы обеспечивают качество
сигнала, близкое к вещательному. У них имеются регуляторы коэффици-
ента передачи и компенсации потерь высокочастотной части спектра.
ПРИМЕЧАНИЕ
Инструкции по установке, эксплуатации, техническому обслуживанию и
устранению неисправностей см. в разделах 8-13.

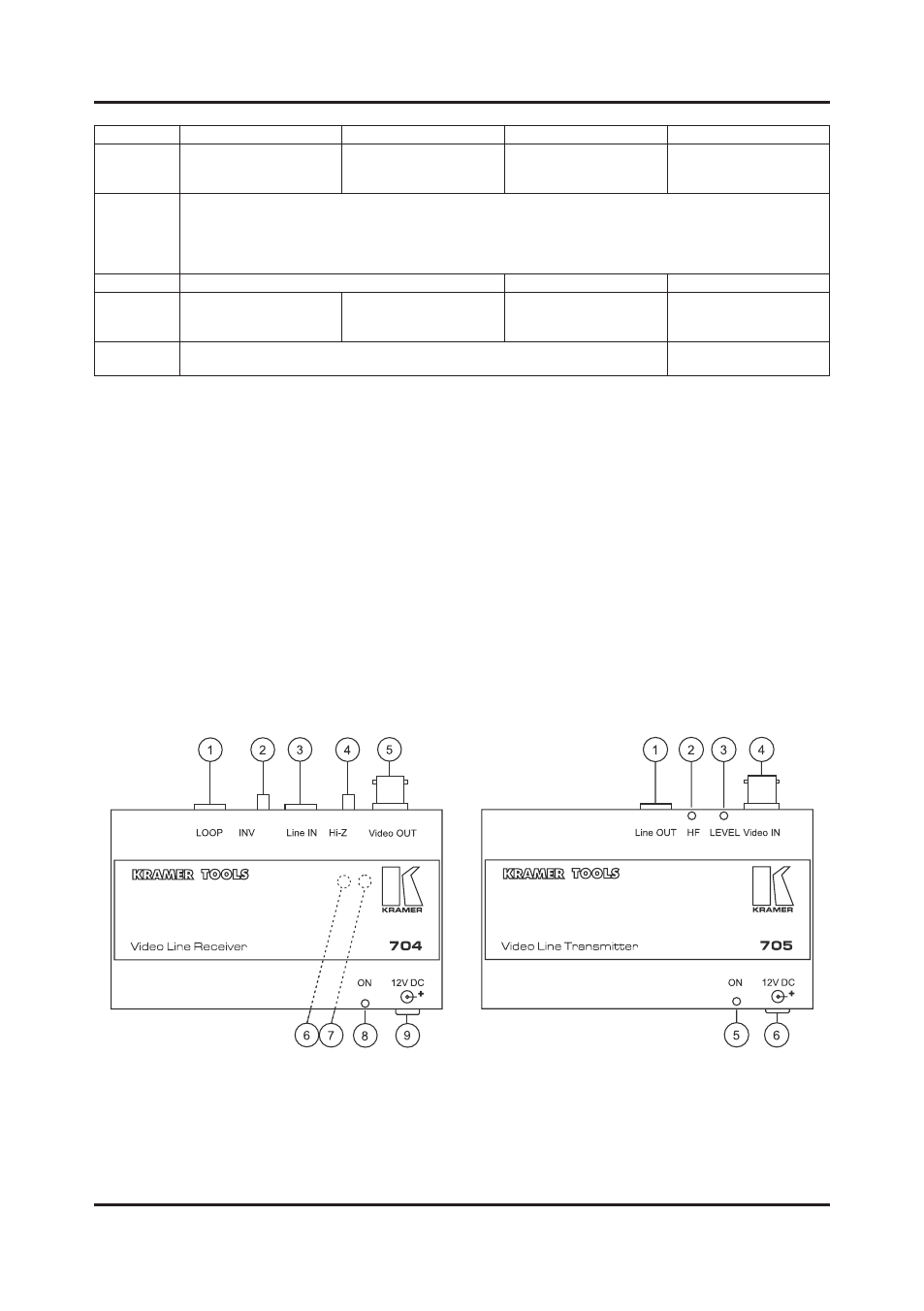

Рис. 7. Органы управления и разъемы, расположенные на передней
и задней панелях приборов моделей 705 и 704
Приборы серии «KRAMER TOOLS»
