ПРИМЕЧАНИЕ
Инструкции по установке, эксплуатации, техническому обслуживанию и
устранению неисправностей см. в разделах 8-13.

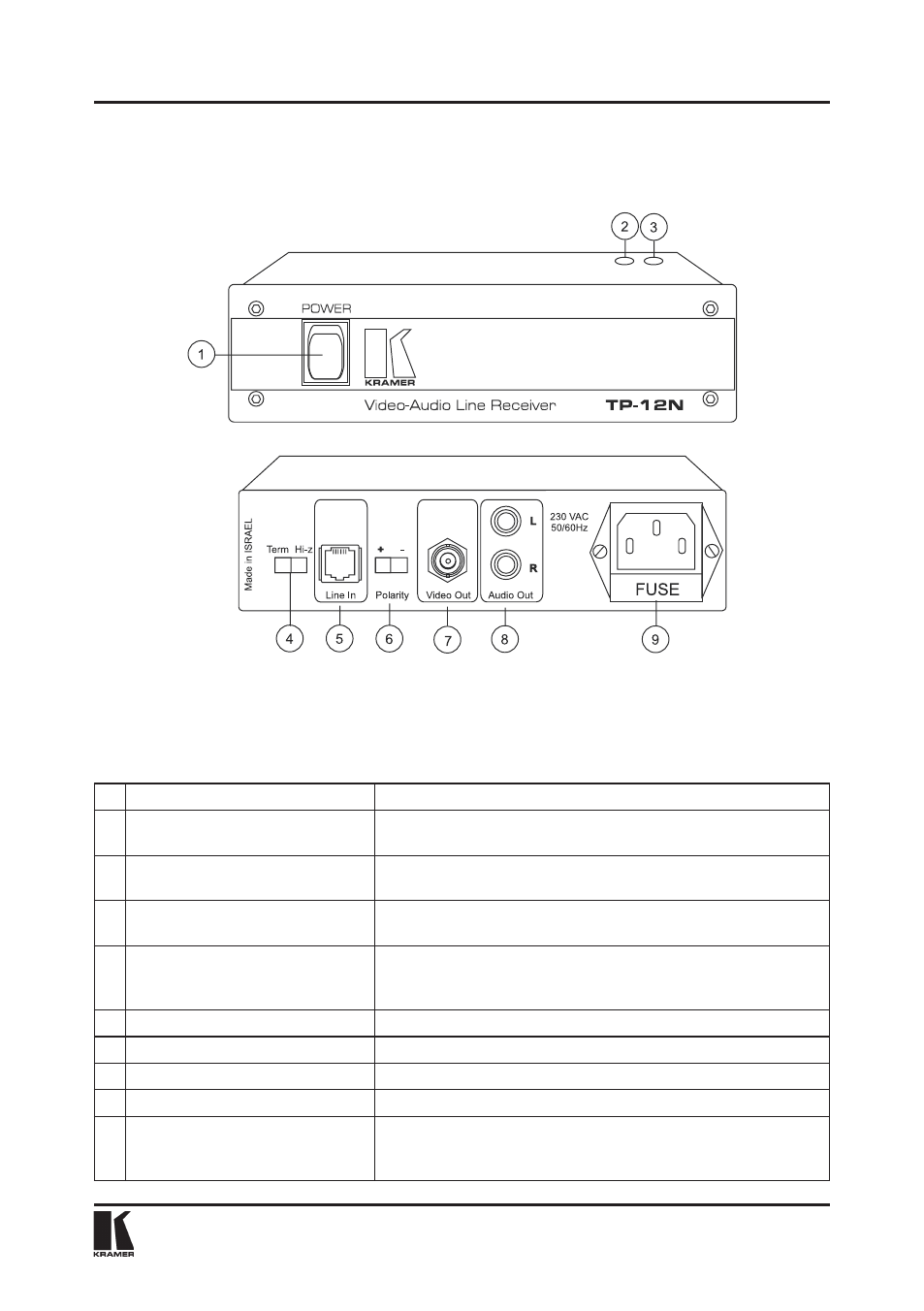

Рис. 4. Органы управления и разъемы, расположенные на передней
и задней панелях TP-12N
Таблица 4. Органы управления и разъемы, расположенные на передней
и задней панелях TP-12N
¹ Орган управления или разъем
Назначение
1. Выключатель питания со свето-
вой индикацией
Включение питания прибора.
2. Подстроечный регулятор GAIN
Регулировка уровня выходного сигнала (доступ через дно
корпуса прибора).
3. Подстроечный регулятор HF
Регулировка компенсации АЧХ кабеля (доступ через дно
корпуса прибора).
4. Переключатель Term/Hi-Z
Выбор входного импеданса (терминирующий или высокий,
для работы в проходном режиме используется положение
«Hi-Z»).
5. Телефонная розетка LINE in
Вход балансного сигнала
6. Переключатель Polarity
Инвертирование входного балансного сигнала.
7. BNC-разъем Video out
Выход усиленного и буферизированного видеосигнала.
8. RCA-разъемы Audio out
Выход усиленного и буферизированного аудиосигнала.
9. Разъем для подключения сете-
вого шнура
Трехконтактный разъем для подключения к сети перемен-
ного тока. Прямо под разъемом расположен держатель
предохранителя.
