KRAMER ELECTRONICS, LTD.
16
6.6 Линейный передатчик видео- и аудиосигнала TP-11xl
Линейный передатчик Kramer TP-11xl, созданный с использованием пос-
ледних технологических достижений, предназначен для передачи цветного
видеосигнала и стереофонического аудиосигнала на большие расстояния
по телефонному проводу или витой паре. Сигнал с промышленным качест-
вом можно передавать на расстояние до нескольких сотен метров, с веща-
тельным качеством (ширина полосы частот более 6 МГц) — до 100 метров.
Все три сигнала — видео и два канала звука — передаются одновременно
в реальном времени по общей соединительной линии. Используя TP-11xl
вместе с приемником TP-12xl в студии, можно полностью избавиться от
коаксиальной проводки.
ПРИМЕЧАНИЕ
Инструкции по установке, эксплуатации, техническому обслуживанию и
устранению неисправностей см. в разделах 8-13.

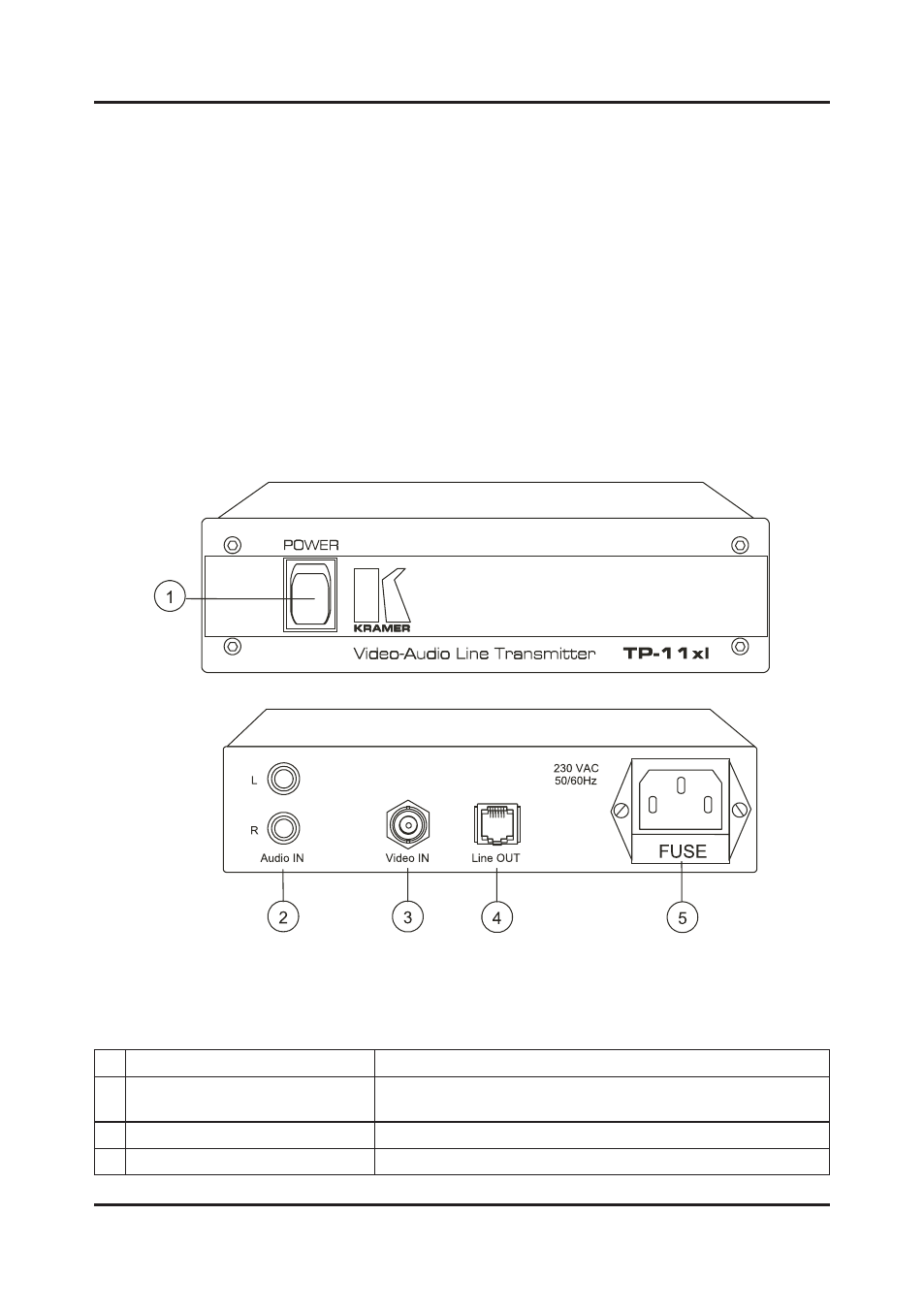

Рис. 5. Органы управления и разъемы, расположенные на передней
и задней панелях TP-11xl
Таблица 5. Органы управления и разъемы, расположенные на передней
и задней панелях TP-11xl
¹ Орган управления или разъем
Назначение
1
Выключатель питания со свето-
вой индикацией
Включение питания прибора.
2
RCA-разъемы Audio in
Аудиовход.
3
BNC-разъем Video in
Вход видеосигнала.
Интерфейсные блоки для передачи сигналов по витой паре
