17
¹ Орган управления или разъем
Назначение
4
Телефонная розетка LINE OUT
Выход усиленного и буферизированного балансного сиг-
нала.
5
Разъем для подключения сете-
вого шнура
Трехконтактный разъем для подключения к сети перемен-
ного тока. Прямо под разъемом расположен держатель
предохранителя.
6.7 Линейный приемник видео- и аудиосигнала TP-12xl
Линейный приемник видео- и аудиосигнала Kramer TP-12xl, созданный с
использованием последних технологических достижений, используется
совместно с линейным передатчиком TP-11xl. С помощью TP-12xl мож-
но без ухудшения качества изображения подключить несколько приемных
устройств к одной линии передачи сигнала в любых ее местах (один пере-
датчик — несколько приемников). При подключении нескольких устройств
все выключатели терминаторов на задних панелях TP-12xl, за исключени-
ем последнего в линии, должны быть установлены в положение «Hi-Z».
Частотные характеристики TP-12xl и передатчика TP-11xl согласованы. На
задней панели прибора имеется переключатель полярности линии.
ПРИМЕЧАНИЕ
Инструкции по установке, эксплуатации, техническому обслуживанию и
устранению неисправностей см. в разделах 8-13.

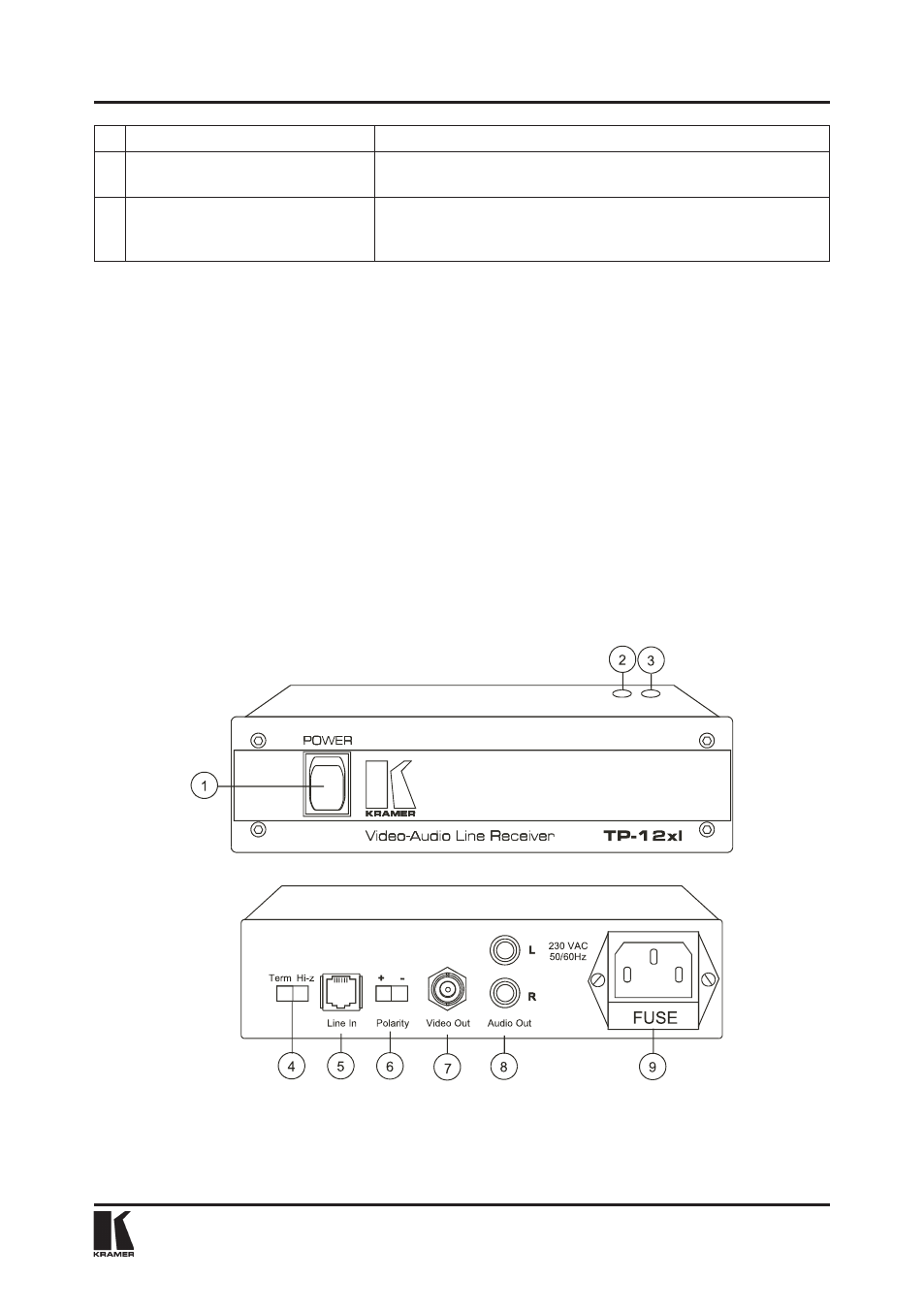

Рис. 6. Органы управления и разъемы, расположенные на передней
и задней панелях TP-12xl
Интерфейсные блоки для передачи сигналов по витой паре
