возможность регулировки усиления и компенсации высокочастотных по-
терь при передаче сигнала на очень большие расстояния. Интерфейсные
блоки для передачи сигнала по витой паре компании Kramer позволяют
строить системы дистанционного наблюдения без использования дорогос-
тоящих оптоволоконных или беспроводных устройств. С использованием
комплекта RK-50R приборы TP-1xl è TP-2xl можно установить в стандарт-
ную 19-дюймовую стойку.
ПРИМЕЧАНИЕ
Инструкции по установке, эксплуатации, техническому обслуживанию и
устранению неисправностей см. в разделах 8-13.

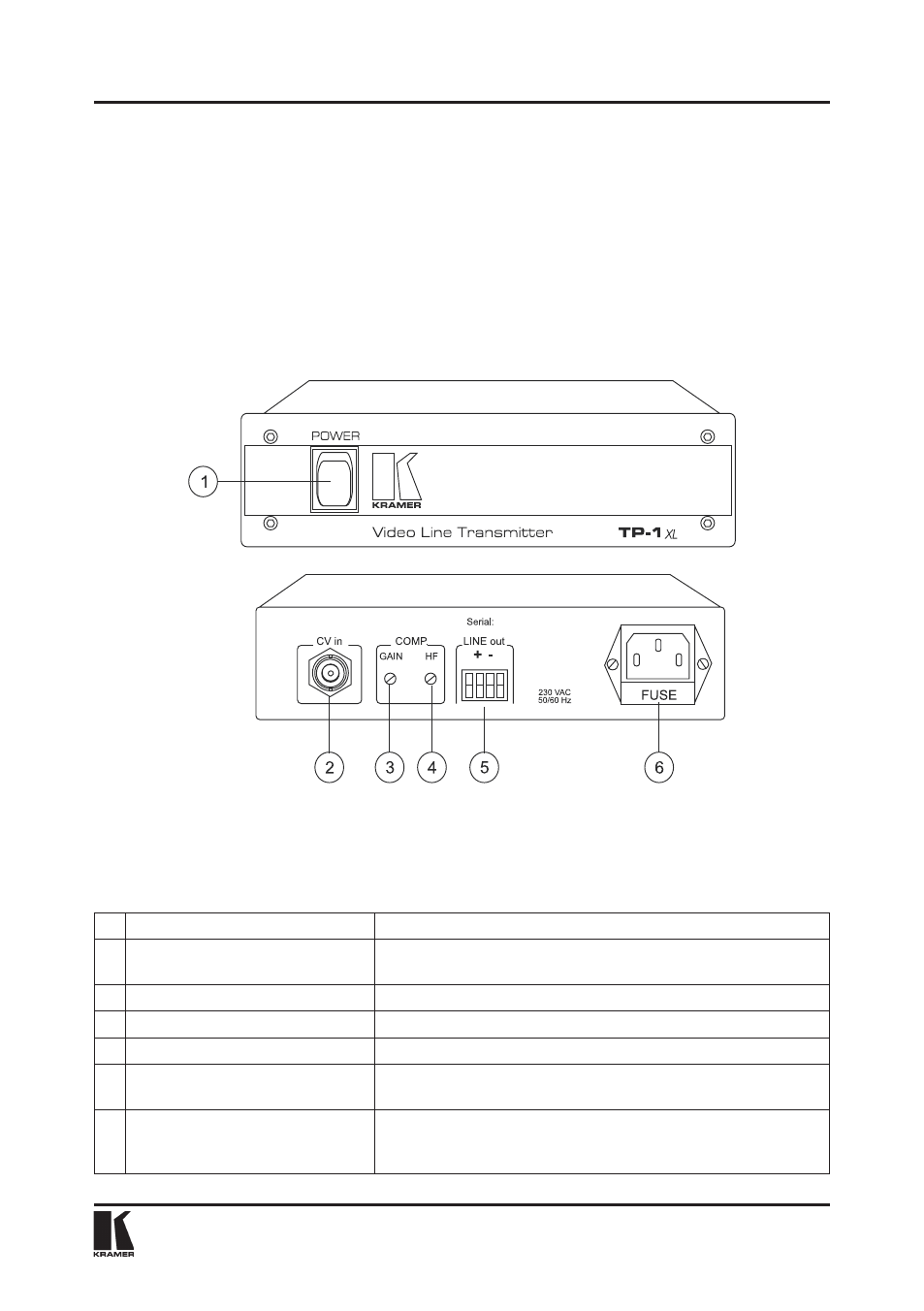

Рис. 1. Органы управления и разъемы, расположенные на передней
и задней панелях TP-1xl
Таблица 1. Органы управления и разъемы, расположенные на передней
и задней панелях TP-1xl
¹ Орган управления или разъем
Назначение
1. Выключатель питания со свето-
вой индикацией
Включение питания прибора.
2. BNC-разъем CV in
Вход видеосигнала.
3. Подстроечный регулятор GAIN
Регулировка уровня выходного сигнала
4. Подстроечный регулятор HF
Регулировка компенсации АЧХ кабеля
5. Клеммный блок LINE out
Выход усиленного и буферизированного балансного виде-
осигнала.
6. Разъем для подключения сете-
вого шнура
Трехконтактный разъем для подключения к сети перемен-
ного тока. Прямо под разъемом расположен держатель
предохранителя.
Интерфейсные блоки для передачи сигналов по витой паре
