KRAMER ELECTRONICS, LTD.

22

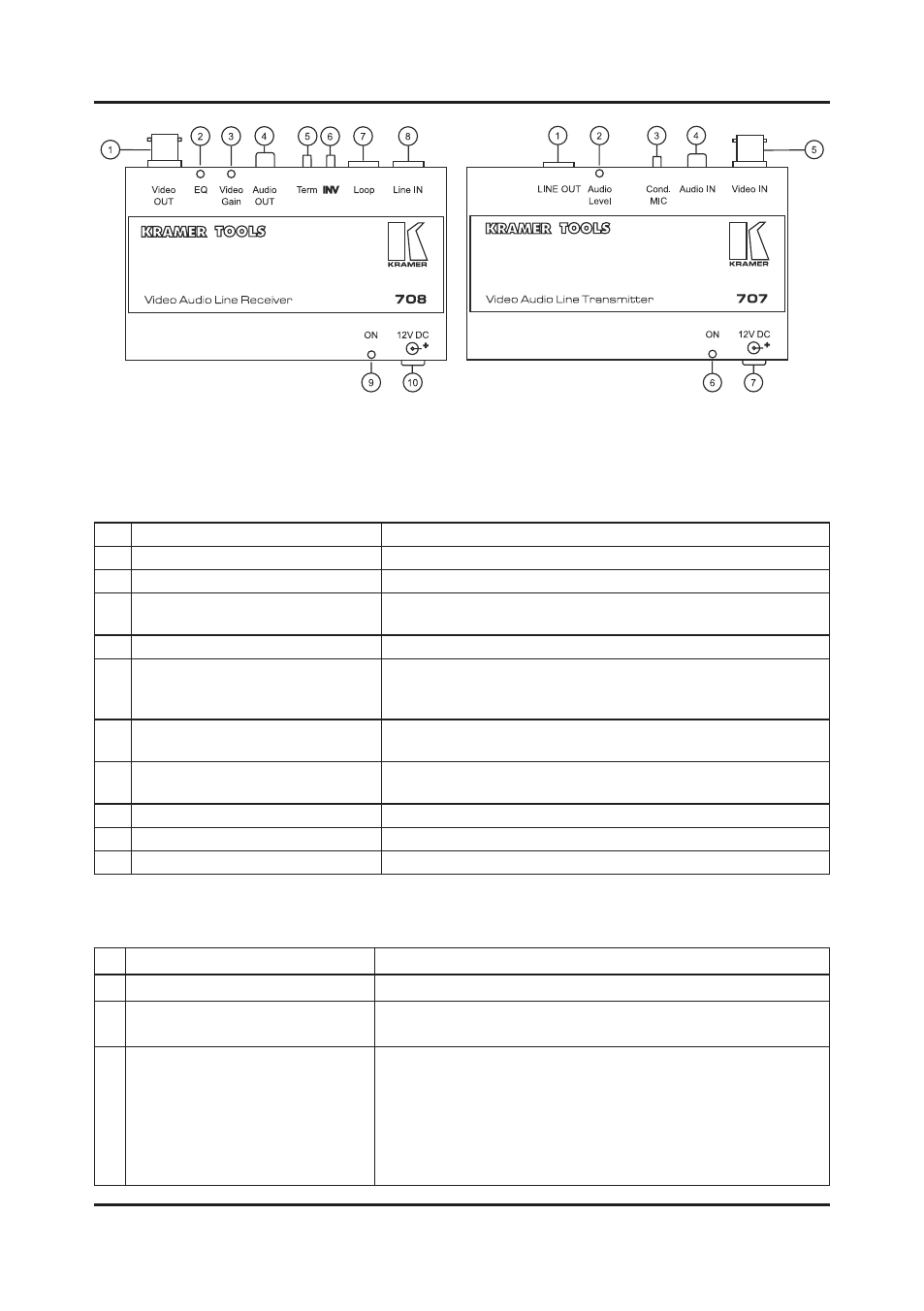

Рис. 8. Органы управления и разъемы, расположенные на передней

и задней панелях приборов моделей 707 и 708

Таблица 9. Органы управления и разъемы, расположенные на передней

и задней панелях приемника модели 708

¹

Орган управления или разъем

Назначение

1.

BNC-разъем Video OUT

Выход усиленного и буферизированного видеосигнала.

2.

Подстроечный регулятор EQ.

Регулировка компенсации АЧХ кабеля

3.

Подстроечный регулятор Video

Gain

Регулировка уровня выходного сигнала

4.

RCA-разъем Audio out

Выход усиленного и буферизированного аудиосигнала.

5.

Кнопка Term

Выбор входного импеданса — терминирующего (в нажатом

положении) или высокого. Для работы в проходном режи-

ме используется положение «Hi-Z».

6.

Кнопка INV

В нажатом положении — инвертирование полярности вход-

ного видеосигнала

7.

Телефонная розетка LOOP

Выход проходного видеовхода для увеличения числа выхо-

дов (путем подключения дополнительных приемников)

8.

Телефонная розетка Line IN

Вход балансного сигнала

9.

Светодиод ON

Индикация подачи питания

10. Разъем питания 12VDC

Разъем для подключения источника питания

Таблица 10. Органы управления и разъемы, расположенные на передней

и задней панелях передатчика модели 707

¹ Орган управления или разъем

Назначение

1. Телефонная розетка LINE OUT

Выход балансного сигнала

2. Подстроечный регулятор Audio

Level

Регулировка уровня выходного аудиосигнала

3. Переключатель Cond. MIC

В нажатом положении — подача рабочего напряжения на

микрофон

ВНИМАНИЕ!

Кнопку Cond. MIC можно нажимать только при использова-

нии совместно с передатчиком модели 707 конденсаторного

микрофона. При работе с другими источниками аудиосигна-

ла нажимать эту кнопку запрещается!

Приборы серии «KRAMER TOOLS»
