KRAMER ELECTRONICS, LTD.
14

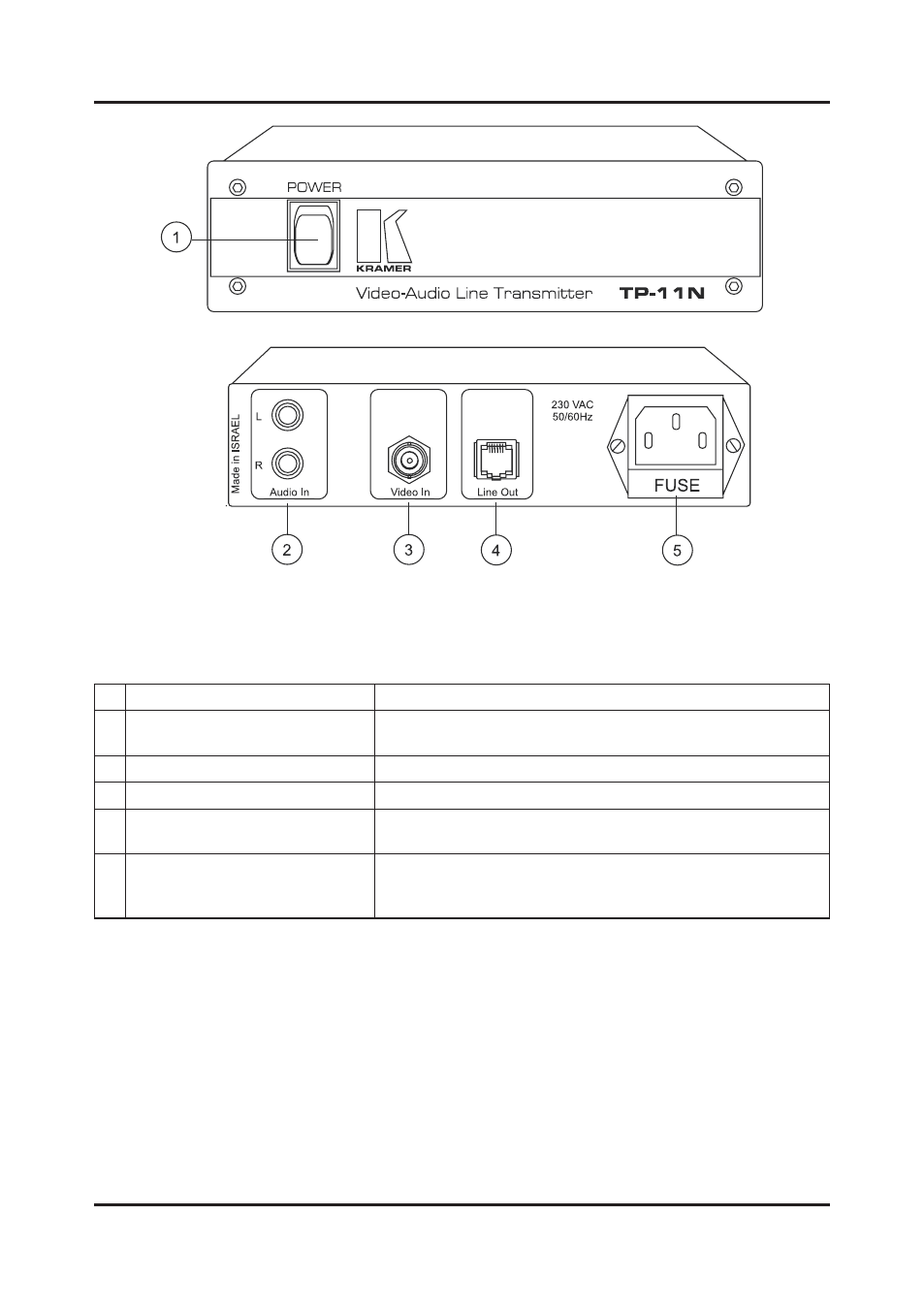

Рис. 3. Органы управления и разъемы, расположенные на передней
и задней панелях TP-11N
Таблица 3. Органы управления и разъемы, расположенные на передней
и задней панелях TP-11N
¹ Орган управления или разъем
Назначение
1. Выключатель питания со свето-
вой индикацией
Включение питания прибора.
2. RCA-разъемы Audio in
Аудиовход.
3. BNC-разъем Video in
Вход видеосигнала.
4. Телефонная розетка LINE OUT
Выход усиленного и буферизированного балансного сиг-
нала.
5.
Разъем для подключения сете-
вого шнура
Трехконтактный разъем для подключения к сети перемен-
ного тока. Прямо под разъемом расположен держатель
предохранителя.
6.5 Линейный приемник видео- и аудиосигнала TP-12N
Линейный приемник видео- и аудиосигнала Kramer TP-12N используется
совместно с линейным передатчиком TP-11N. С помощью TP-12N мож-
но без ухудшения качества изображения подключить несколько приемных
устройств к одной линии передачи сигнала в любых ее местах (один пере-
датчик — несколько приемников). При подключении нескольких устройств
все выключатели терминаторов на задних панелях TP-12N, за исключени-
ем последнего в линии, должны быть установлены в положение «Hi-Z».
Частотные характеристики TP-12N и передатчика TP-11N согласованы. На
задней панели прибора имеется переключатель полярности линии.
Интерфейсные блоки для передачи сигналов по витой паре
