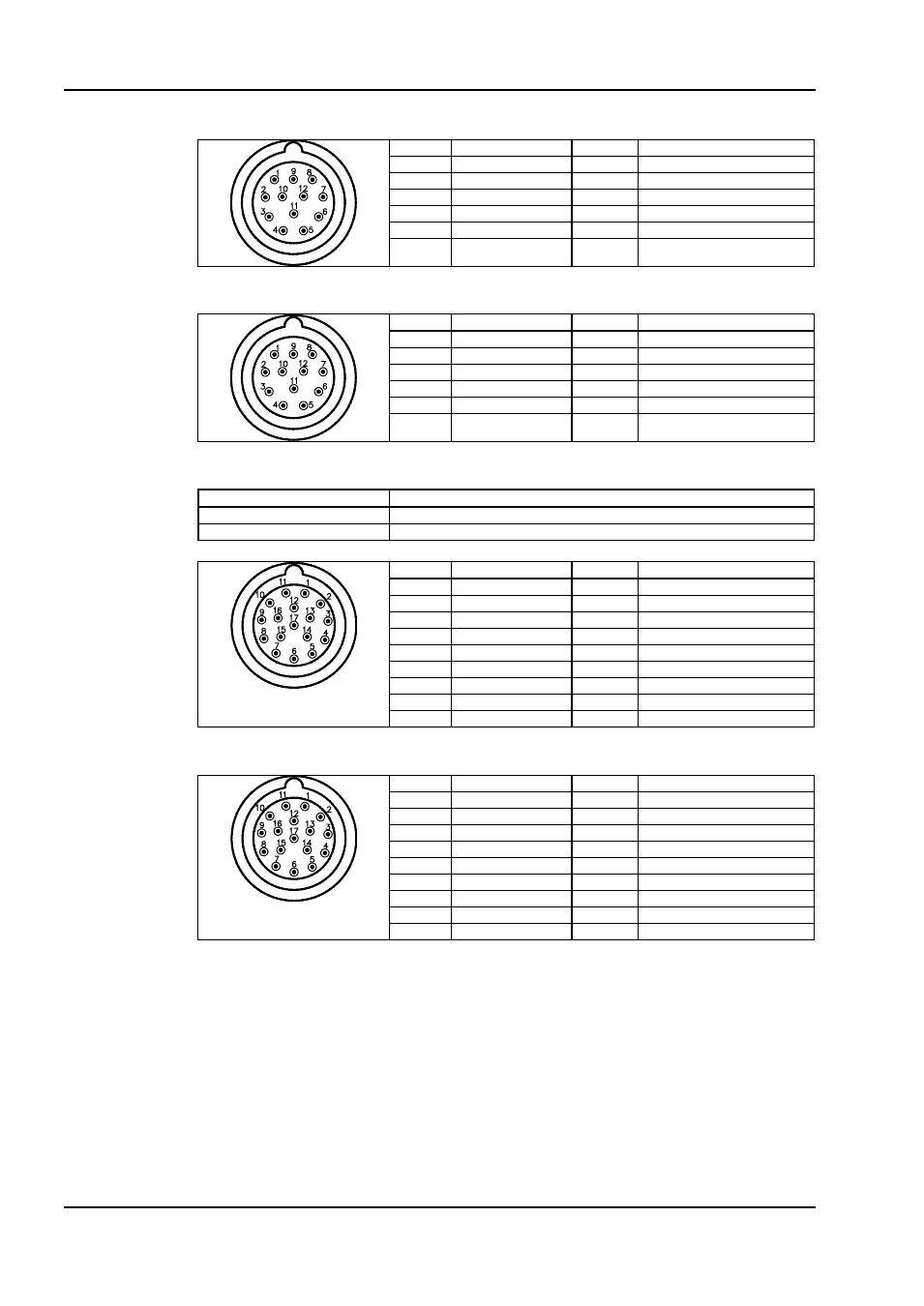

Страница 54: Sfd (тип датчика c-)
Разводка контактов
04/2013
Kollmorgen
54
Серводвигатели AKM
10.2.2
Резольвер (тип датчика R-)
Контакт Функция
Контакт Функция
1
не подкл.
7
S2
cos+
2
TH +
8
S1
sin+
3
S4
cos-
9
R1
ref+
4
S3
sin-
10
не подкл.
5
R2
ref-
11
не подкл.
6
TH -
12
не подкл.
10.2.3
SFD (тип датчика C-)
Контакт Функция
Контакт Функция
1
Up
7
не подкл.
2
0V
8
не подкл.
3
Data -
9
не подкл.
4
Data +
10
не подкл.
5
резерв (экран)
11
не подкл.
6
не подкл.
12
не подкл.
10.2.4
Датчик абсолютного отсчета (тип датчика Ax, Dx, Lx, Gx)
Тип
Тип датчика
AKM1
GC, GD
AKM2 - AKM7
AA, AB, DA, DB, LA, LB, GA, GB
Контакт Функция
Контакт Функция
1
B -
10
Sense -
2
0V
11
A +
3
A -
12
Sense +
4
Up
13
Data -
5
Data +
14
TH -
6
не подкл.
15
Clock -
7
TH +
16
n.c
8
Clock +
17
не подкл.
9
B +
10.2.5
Инкрементный с сенсорами Холла (тип датчика 1-, 2-)
Контакт Функция
Контакт Функция
1
B +
10
Up
2
B -
11
не подкл.
3
A +
12
не подкл.
4
A -
13
не подкл.
5
Z +
14
не подкл.
6
Z -
15
Hall U
7
0V
16
Hall V
8
TH +
17
Hall W
9
TH -
