Kollmorgen 04/2013 Разводка контактов
Серводвигатели AKM 53
10.2 Вариант подключения 1, 2, 7, B, C, G, H, T: AKM1- AKM8
Примеры: AKM52E-ANC2DB00 или AKM11E-AN7NR-00
Тип Вариант подключения
(PTC)
Вариант подключения
(KTY 84-130)
AKM1 C 7
AKM2 B, C 1, 7
AKM3 - AKM7 C 1
AKM2 – AKM6 G -
AKM74Q, AKM82T H 7
AKM8 T 2

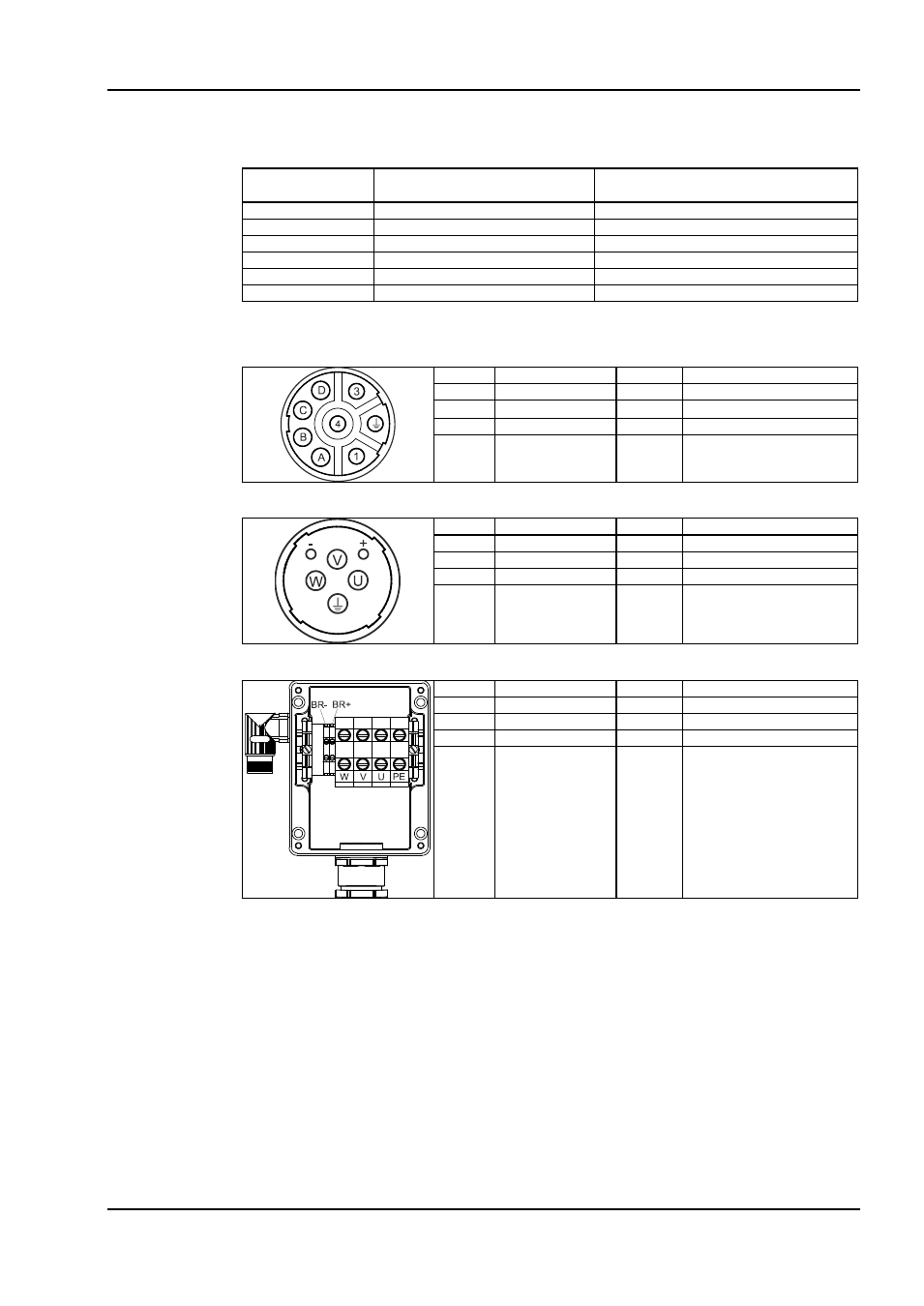

10.2.1 Силовой разъём
Вариант подключения 1, 7, B, C, G для AKM1 – AKM7
Контакт Функция Контакт Функция
1 U A BR +
 PE B BR -
3 W C не подкл.
4 V D не подкл.
Вариант подключения 7, H для AKM74Q, AKM82T
Контакт Функция Контакт Функция
U U + BR +
V V - BR -
W W
 PE
Вариант подключения 2, T для AKM8
Контакт Функция Контакт Функция
U Phase U BR- Brake -
V Phase V BR+ Brake +
W Phase W PE PE
