8
1
– газоотводящее устройство; 2 – теплообменник; 3 – горелка запальная; 4 – датчик температуры воды;
5
– штуцер подвода холодной воды; 6 – штуцер подвода газа; 7 – штуцер отвода горячей воды;
8
– датчик наличия пламени; 9 – свеча; 10 – горелка основная; 11 – блок управления электронный; 12 – узел водогазовый;
13
– отсек батарейный; 14 – пробка для слива воды; 15 – кран расхода воды (находится под облицовкой);
16
– термореле (датчик тяги); 17 – штуцер для измерения входного давления газа; 18 – табличка; 19 – каркас;
20
– винты крепления облицовки.

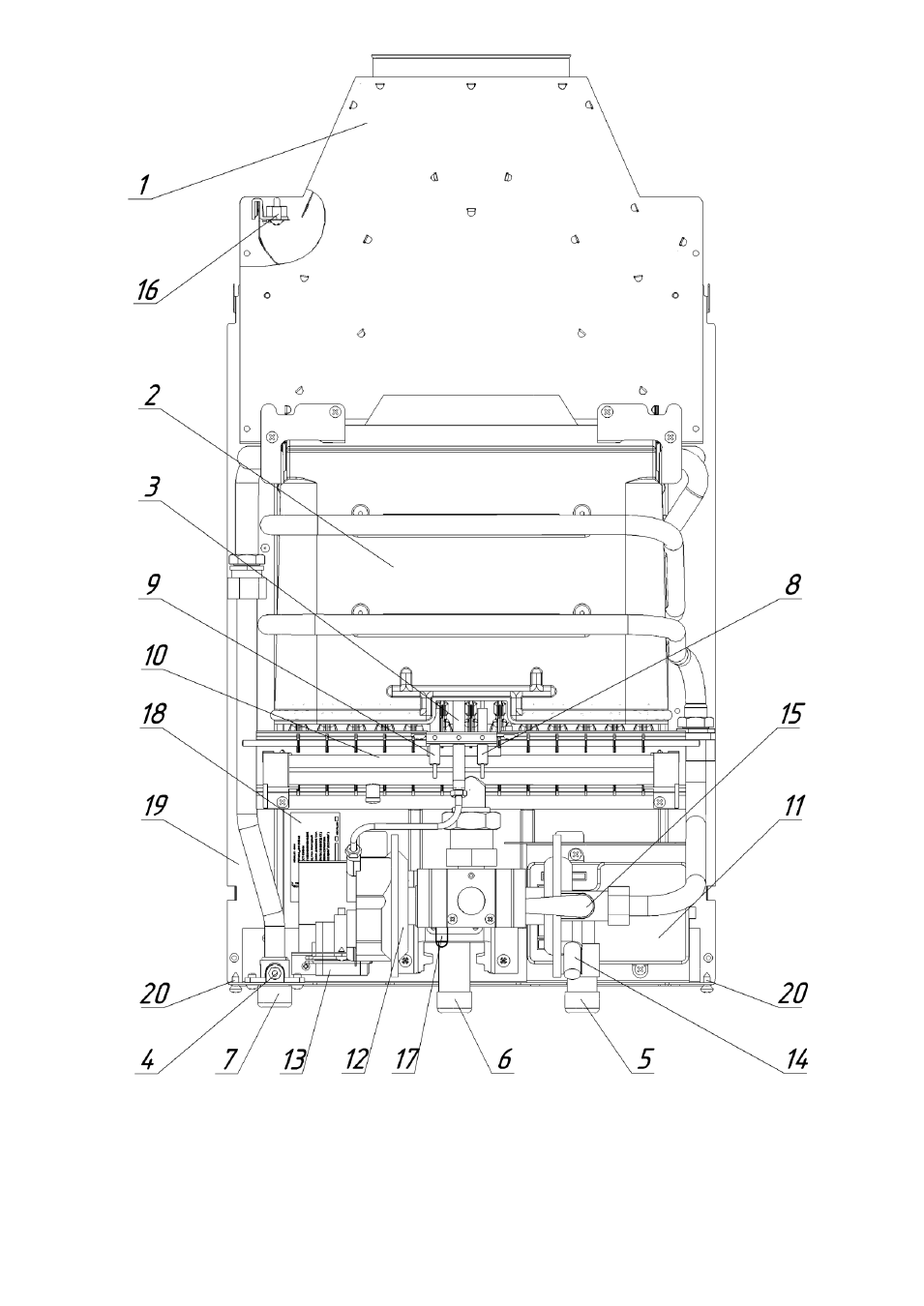

Рисунок 4. Вид аппарата «NEVALUX-6014» без облицовки
