17

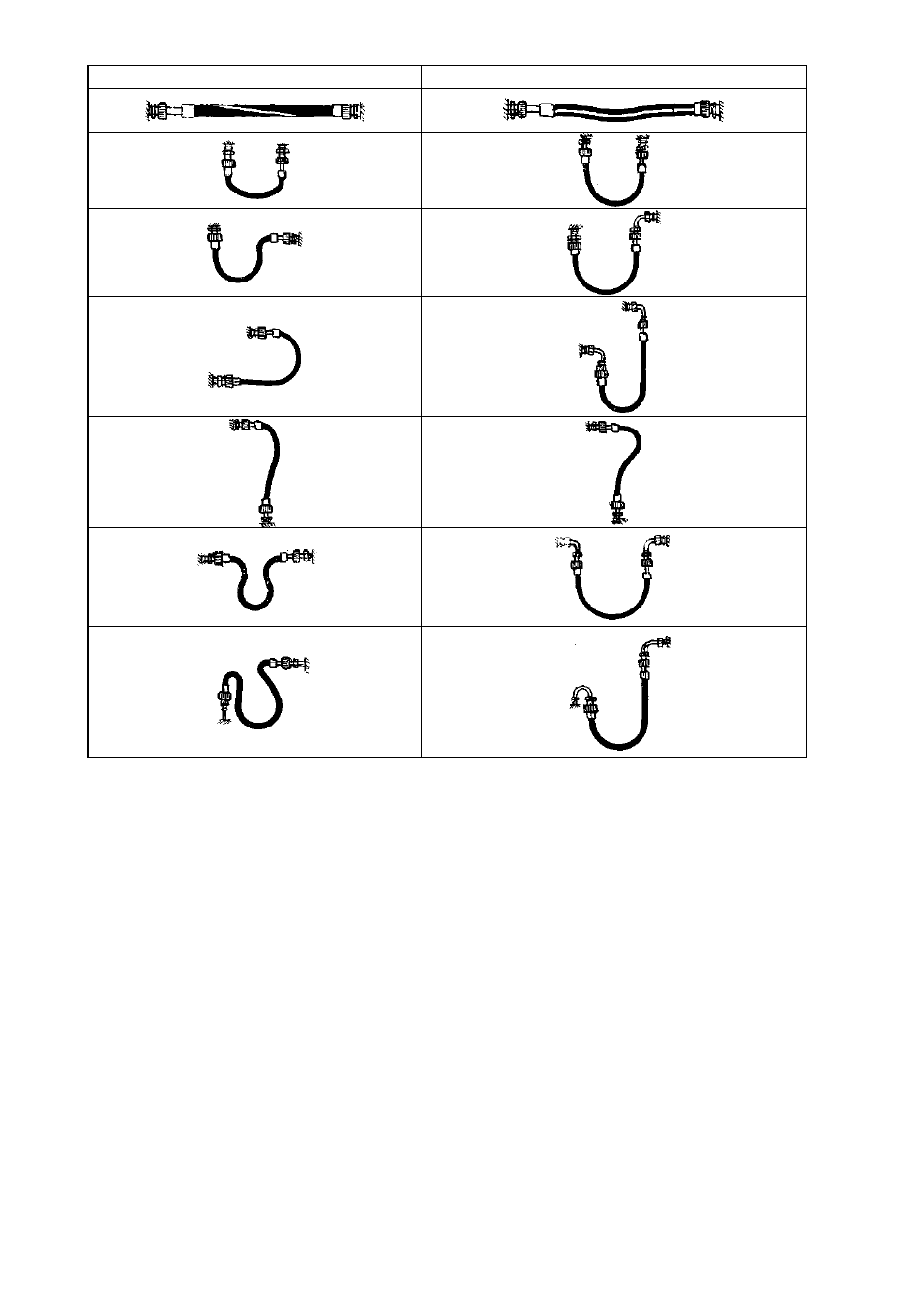

Таблица 5. Схемы монтажа гибких шлангов
3.6.3. Монтаж шланга необходимо начинать с неподвижных элементов шланга, имеющих трубную
цилиндрическую резьбу (если ответная деталь неподвижна).
3.6.4. Уплотнение резьбового соединения штуцера с ответной деталью (радиальное соединение)
необходимо производить с применением ленточного фторопластового уплотнительного материала (ФУМ) или
герметика, обеспечивающего герметичность резьбового соединения.
3.6.5. Резьбовое соединение накидных гаек (торцевое соединение), как подвижных, так и неподвижных, с
ответным штуцером необходимо выполнять с применением прокладок. Материал прокладок –
маслобензостойкая резина или фторопласт-4 .
3.7. Подключение аппарата к дымоходу
3.7.1. В целях удаления всех продуктов сгорания газа и для обеспечения безопасной работы аппарата
должны быть выполнены следующие требования к дымоходу и газоотводящей трубе, соединяющей аппарат
и дымоход:
- дымоход должен быть герметичным и стойким к тепловой нагрузке и к воздействию продуктов сгорания.
Не допускается использование вентиляционных каналов для удаления продуктов сгорания;
- тяга в дымоходе должна быть в пределах от 1,96 до 29,40 Па (см. табл. 1);
- материал газоотводящей трубы должен быть коррозионостойким, негорючим и выдерживать длительную
работу при температуре до 200  С. Рекомендуемые материалы: нержавеющая, оцинкованная или
эмалированная сталь, алюминий, медь с толщиной стенки не менее 0,5 мм;
- газоотводящая труба должна иметь внутренний диаметр не менее 110 мм для аппарата «NEVALUX-
6011 » и не менее 125 мм для аппаратов «NEVALUX-6014» и «NEVALUX-5514»;
- длина вертикального участка газоотводящей трубы от аппарата должна быть не менее 500 мм;
- длина газоотводящей трубы от вертикального участка до дымохода должна быть не более 2 м;
- газоотводящая труба должна иметь уклон не менее 2  вверх по направлению к месту стыковки с
дымоходом и минимальное количество поворотов (не более трѐх);
- газоотводящая труба и еѐ соединение с аппаратом должны быть герметичными. Соединение трубы с
аппаратом рекомендуется выполнять в соответствии с рисунком 11.
Неправильно Правильно
