15

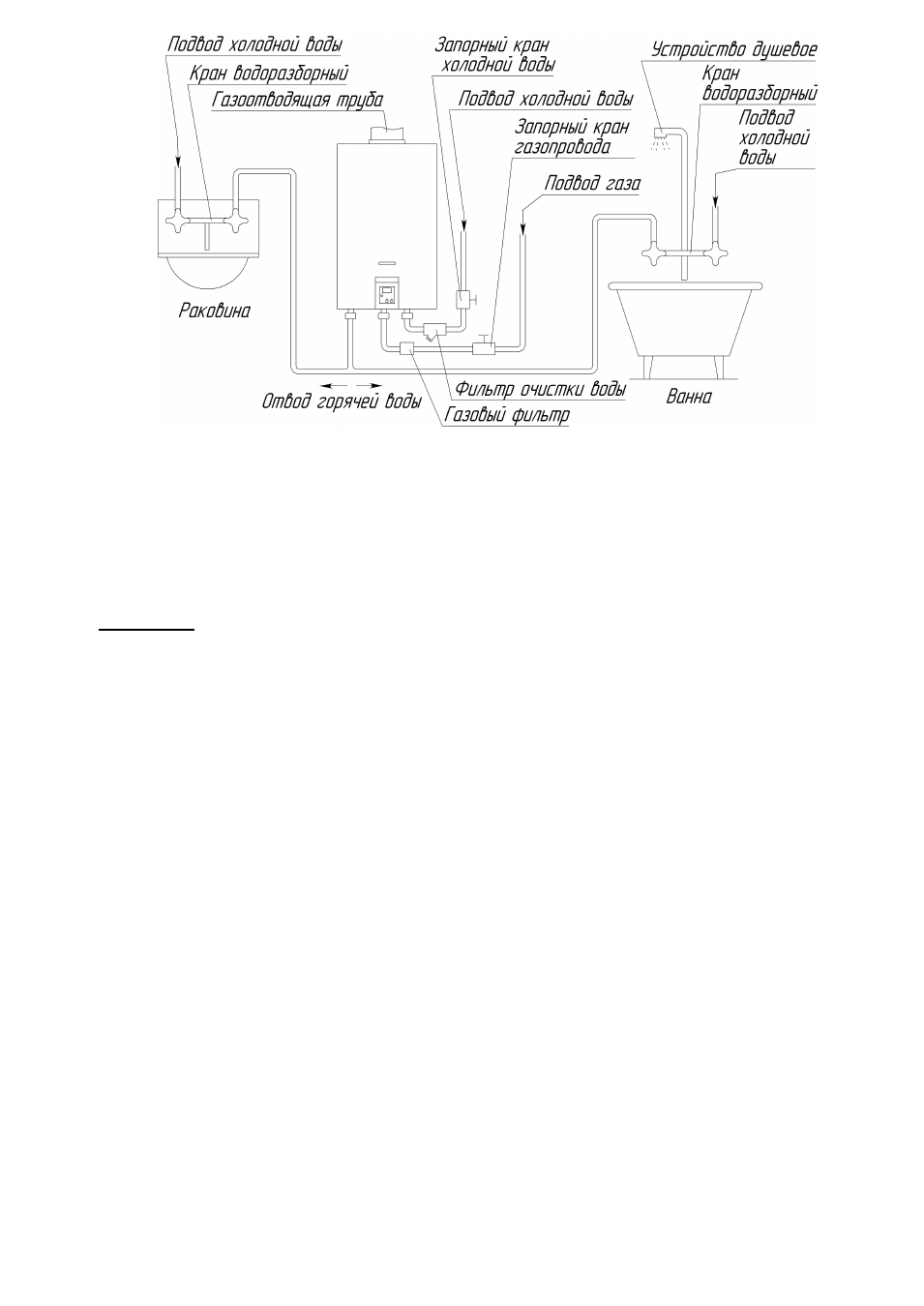

Рисунок 10. Схема установки аппарата

3.2.

Монтаж аппарата

3.2.1.

Перед монтажом аппарата рекомендуется снять с него облицовку, для чего:

-

вывернуть в нижней части аппарата два винта – самореза, скрепляющие облицовку с кронштейном на

каркасе;

-

разъединить кабель, соединяющий плату дисплея с блоком управления электронным (для «NEVALUX-

6011

» и «NEVALUX-6014»);

-

потянуть нижнюю часть облицовки на себя, сдвинуть ее вверх и снять с аппарата.

ВНИМАНИЕ! Если облицовка или каркас аппарата покрыты защитной полиэтиленовой пленкой,

то перед установкой аппарата защитную пленку необходимо снять. Также с облицовки необходимо
снять наклейки с предупреждающими надписями и рекламной информацией (при их наличии).

3.2.2.

Аппарат навешивается монтажными отверстиями (на каркасе) на 2 крючка, установленные в стене

(крючки и дюбели входят в комплект поставки). Расположение и размеры монтажных отверстий показаны
на рис. 1, 2. Если в комплект поставки входит монтажный шаблон, то рекомендуется его использовать для
разметки отверстий в стене.

3.2.3.

Габаритные и присоединительные размеры для подсоединения трубопроводов воды, газа, отвода

продуктов сгорания приведены на рис. 1, 2.

3.3.

Подключение аппарата к водопроводной сети

3.3.1.

Для увеличения срока службы аппарата и улучшения его эксплуатационных характеристик

рекомендуется устанавливать перед аппаратом фильтр очистки воды (см. рис. 10).

3.3.2.

Для облегчения последующего технического обслуживания необходимо установить перед

аппаратом запорный кран на трубопроводе подвода холодной воды. Запорный кран должен быть легко
доступен.

3.3.3.

Подключение аппарата к водопроводной сети необходимо выполнять металлическими трубами или

гибкими шлангами с внутренним диаметром не менее 13 мм. Длина гибкого шланга для подвода и отвода
воды должна быть не более 2,5 м. Правила установки гибких шлангов приведены в п. 3.6.

3.3.4.

Подключение холодной воды производить к штуцеру подвода холодной воды 5, а горячей воды – к

штуцеру отвода горячей воды 7 (см. рис.1, 2), предварительно сняв со штуцеров защитные заглушки.

3.3.5.

Подключение трубопроводов холодной и горячей воды не должно сопровождаться взаимным натягом

труб и частей аппарата во избежание смещения или поломки отдельных деталей и частей аппарата и
нарушения герметичности водяной системы.

3.3.6.

Перед подключением водонагревателя к водопроводной сети необходимо открыть подачу холодной

воды на некоторое время для прочистки трубы подвода воды к аппарату и предотвращения нежелательного
попадания в аппарат грязи и отложений при первом его включении.

3.3.7.

После подсоединения трубопроводов к аппарату необходимо обязательно проверить герметичность

мест соединений. Проверка герметичности производится в следующем порядке:

-

открыть кран горячей воды;

-

открыть запорный кран холодной воды перед аппаратом;

-

после заполнения тракта аппарата водой закрыть кран горячей воды и осмотреть соединения. Течь в

местах соединений не допускается. Рекомендуется также осмотреть места соединений водяного тракта
аппарата, так как возможно нарушение их герметичности при нарушении условий транспортировки и
хранения аппарата. При необходимости места соединений подтянуть.
