18

А)

Б)


1 -

газоотводящая труба; 2 – патрубок газоотводящего устройства аппарата;

3

– уплотнитель термостойкий; 4 – скотч алюминиевый термостойкий

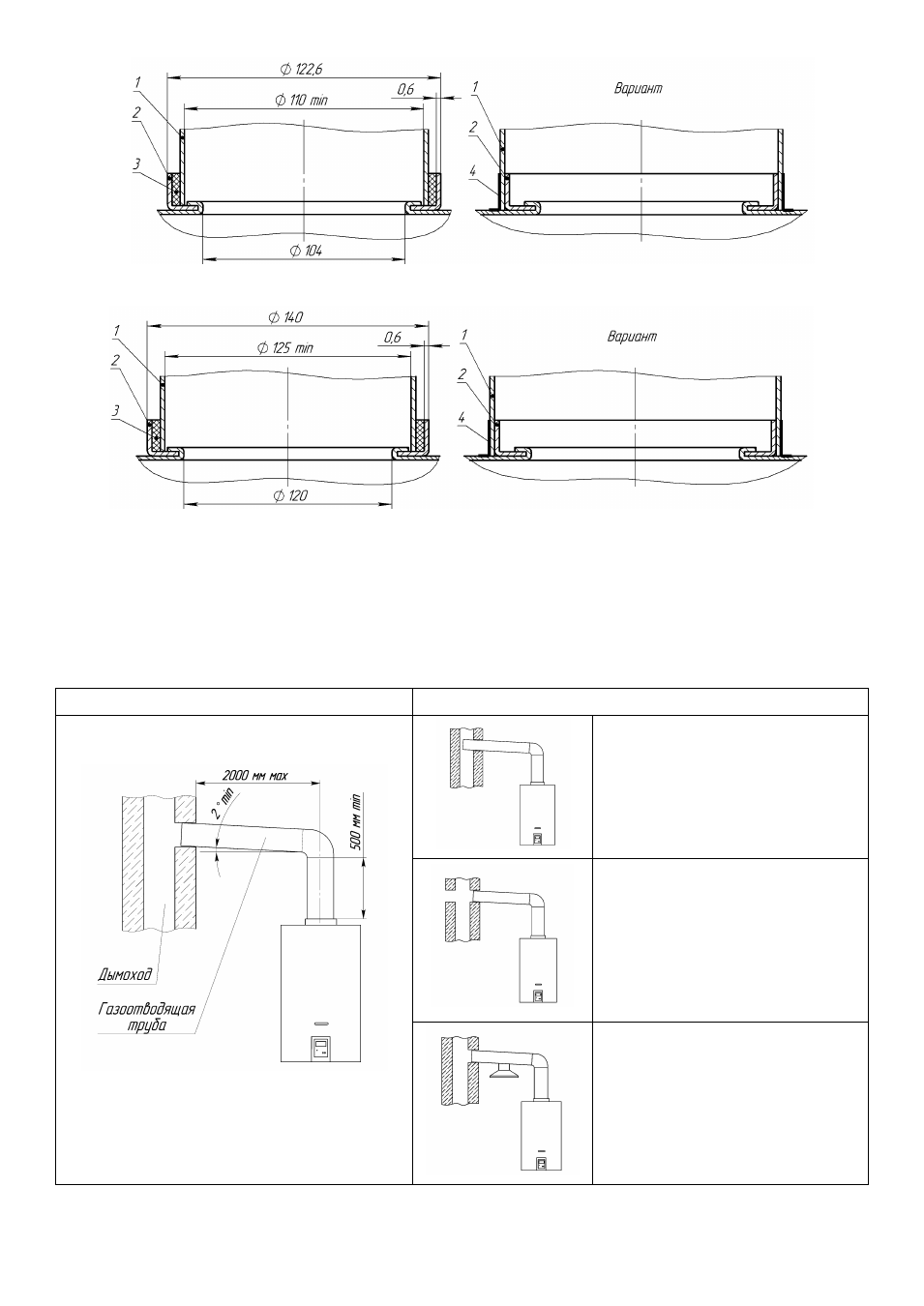

Рисунок 11. Схема подсоединения газоотводящей трубы к аппарату:

А) «NEVALUX-6011»;

Б) «NEVALUX-6014», «NEVALUX-5514»

3.7.2.

Вариант подключения аппарата к дымоходу показан на рисунке 12.

Рисунок 12. Подключение аппарата к дымоходу

Правильно

Неправильно

Конец газоотводящей трубы

слишком близок к

противоположной стене

дымохода.

В дымоходе на уровне
подсоединения газоотводящей
трубы имеется отверстие (в том
числе и с подключенным к нему
другим устройством).

Два устройства имеют одно

подсоединение к дымоходу
