Инструкция по эксплуатации NEVALUX 6014
Страница 6
6
Б)
1
– патрубок газоотводящего устройства; 2 – облицовка; 3 – окно смотровое;
4
– монтажные отверстия; 5 – штуцер подвода холодной воды, резьба G 1/2;
6
– штуцер подвода газа, резьба G 1/2; 7 – штуцер отвода горячей воды, резьба G 1/2;
8
– дисплей температуры воды; 9 – кнопка уменьшения задаваемой температуры;
10
– кнопка увеличения задаваемой температуры; 11 – индикатор разряда элемента питания.

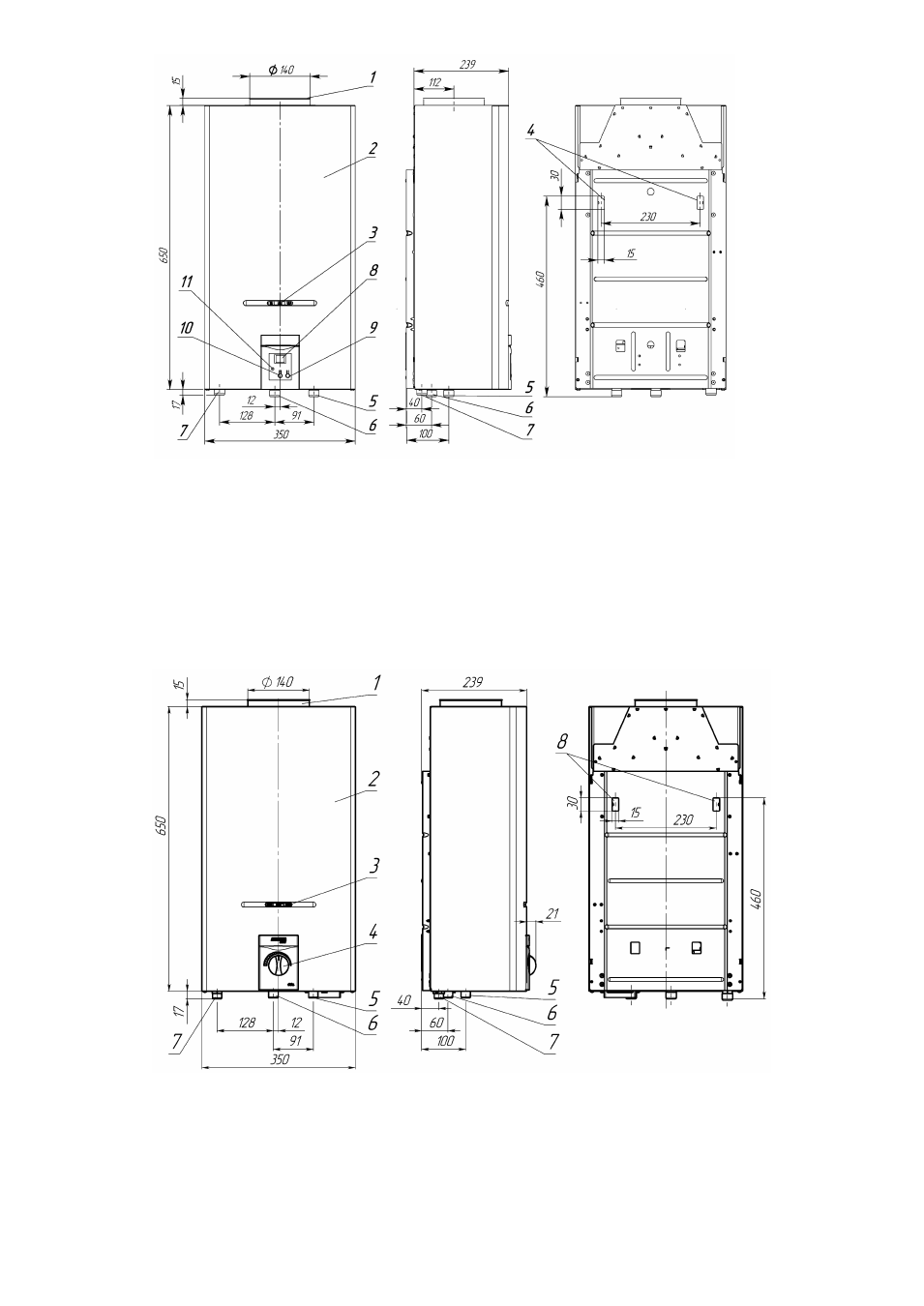

Рисунок 1. Внешний вид, габаритные и присоединительные размеры аппарата:
А) – «NEVALUX-6011»; Б) – «NEVALUX-6014»
1
– патрубок газоотводящего устройства; 2 – облицовка; 3 – окно смотровое; 4 – ручка крана расхода газа;
5
– штуцер подвода холодной воды, резьба G 1/2; 6 – штуцер подвода газа, резьба G 1/2; 7 – штуцер отвода горячей
воды, резьба G 1/2; 8 – монтажные отверстия.
Рисунок 2. Внешний вид, габаритные и присоединительные размеры аппарата
«
NEVALUX-5514
»
