Страница 5
5
2.3.
Комплект поставки
Комплект поставки приведен в таблицах 2, 3 и 4.
Таблица 2
Обозначение
Наименование
Количество, штук
3273-00.000
Аппарат «NEVALUX-6011»
1
3273-00.000-01
РЭ
Руководство по эксплуатации
1
3273-10.000
Упаковка
1
3208-06.600
Элементы крепления аппарата
(комплект)
1
Запасные части
3103-00.014
Прокладка D19xd10x2
2
Таблица 3
Обозначение
Наименование
Количество, штук
3261-00.00
Аппарат «NEVALUX-6014»
1
3261-00.00-01
РЭ
Руководство по эксплуатации
1
3261-82.00
Упаковка
1
3208-06.600
Элементы крепления аппарата
(комплект)
1
Запасные части
3103-00.014
Прокладка D19xd10x2
2
Таблица 4
Обозначение
Наименование
Количество, штук
3264-00.00
Аппарат «NEVALUX-5514»
1
3264-00.00-01
РЭ
Руководство по эксплуатации
1
3224-00.04
(-01, -03)
Ручка
1
3264-82.00
Упаковка
1
3208-06.600
Элементы крепления аппарата
(комплект)
1
Запасные части
3103-00.014
Прокладка D19Чd10Ч2
2
Примечание. Элемент питания в комплект поставки не входит.
2.4.
Устройство аппарата
2.4.1.

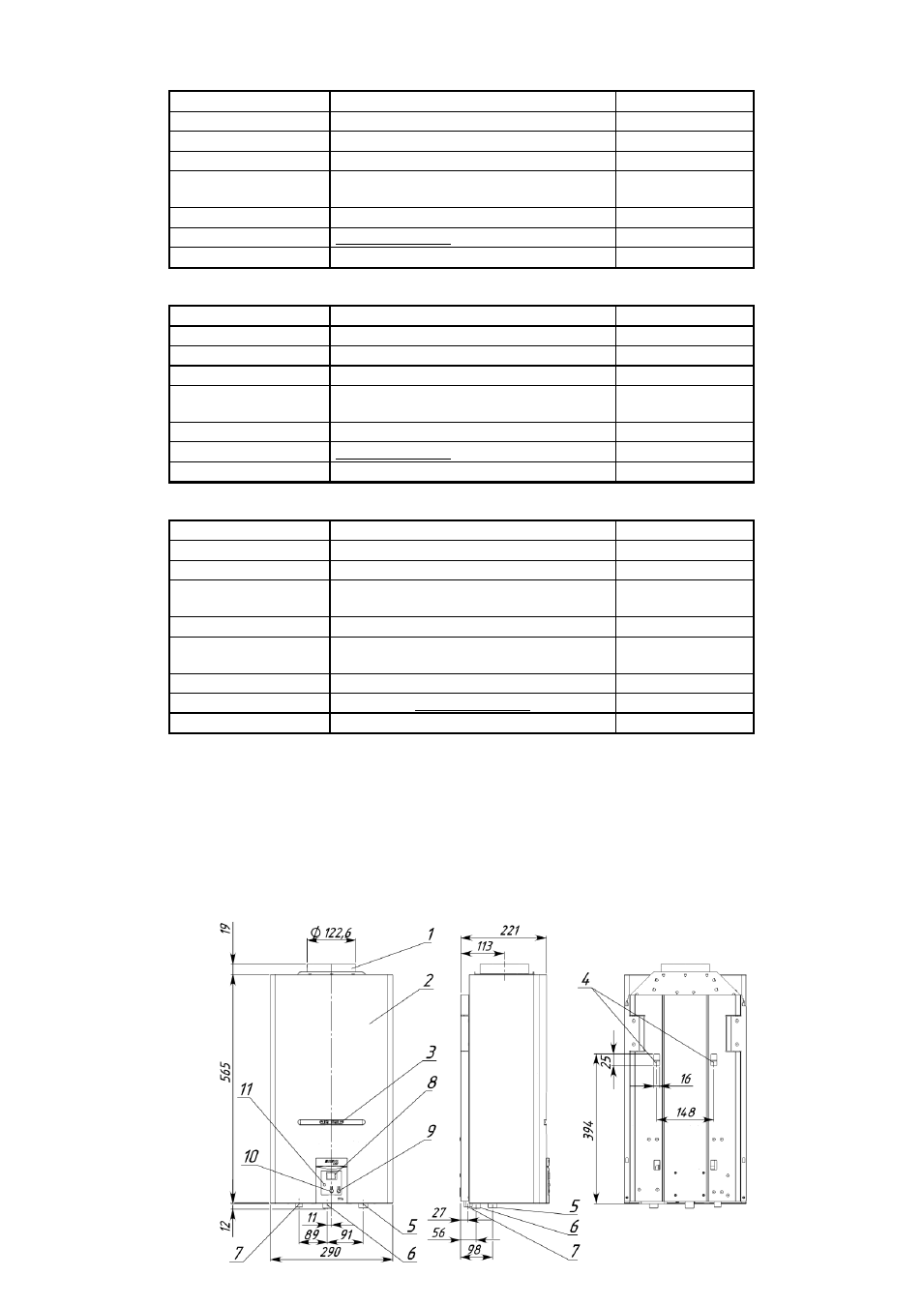

Аппарат настенного типа (рис. 1, 2) имеет прямоугольную форму, образуемую съемной облицовкой 2.
У аппарата «NEVALUX-6011» («NEVALUX-6014») на лицевой стороне облицовки расположены: смотровое
окно 3 для наблюдения за пламенем горелок запальной и основной; дисплей 8 температуры воды, кнопки
задания температуры воды 9 и 10, индикатор разряда батареи 11. Все основные элементы аппарата
смонтированы на каркасе 19 (см. рис. 3, 4). У аппарата «NEVALUX-5514» на лицевой стороне облицовки 2
(рис. 2) расположены: ручка управления краном расхода газа 4, смотровое окно 3 для наблюдения за
пламенем запальной и основной горелок. Все основные элементы аппарата смонтированы на каркасе 17 (см.
рис. 5).
А)
