Инструкция по эксплуатации NEVALUX 6014
Страница 13
13
1

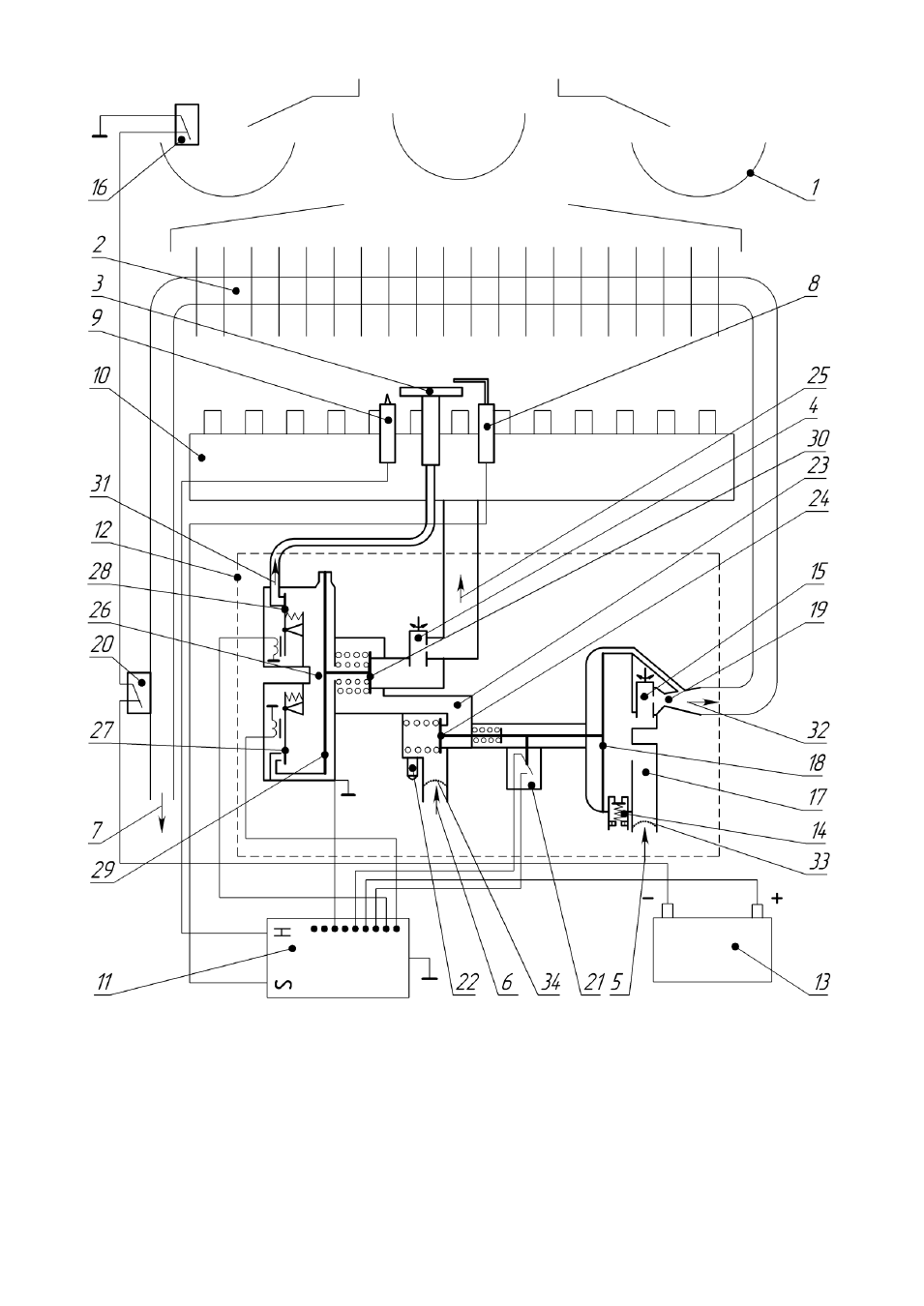

– устройство газоотводящее; 2 – теплообменник; 3 – горелка запальная; 4 – кран расхода газа; 5 – подвод холодной
воды; 6 – подвод газа; 7 – отвод горячей воды; 8 – датчик наличия пламени; 9 – свеча; 10 – горелка основная; 11 – блок
управления электронный; 12 – узел водогазовый; 13 – отсек батарейный; 14 – пробка для слива воды с клапаном; 15 –
кран расхода воды; 16 – термореле (датчик тяги); 17 – узел водяной; 18 – мембрана водяного узла; 19 – штуцер
Вентури; 20 – термореле (датчик перегрева воды); 21 – микровыключатель (датчик протока воды); 22 – штуцер для
измерения входного давления газа; 23 – узел газовый; 24 – клапан двухступенчатый; 25 – выход газа на основную
горелку;
26 – блок
клапанов;
27 – сервоклапан
электромагнитный
(нормально
открытый);
28
– клапан электромагнитный запальной горелки (нормально закрытый); 29 – мембрана блока клапанов; 30 – клапан
газовый основной горелки; 31 – выход газа на запальную горелку; 32 – выход холодной воды на теплообменник;
33
– фильтр водяной; 34 – фильтр газовый.
Рисунок 7. Функциональная схема аппарата «NEVALUX-5514»
