4 . пользование аппаратом – Инструкция по эксплуатации NEVALUX 6014
Страница 19
19
3.8.
Установка элемента питания
Элемент питания типоразмера D устанавливается в батарейный отсек 13 (см. рис. 3, 4, 5) в
соответствии с полярностью, указанной на внутренней стороне крышки отсека. Рекомендуется
устанавливать элемент питания типа LR20, алкалиновый, высокой энергоѐмкости для обеспечения более
длительной работы аппарата.
3.9.
Проверка аппарата
После установки аппарата и проверки на герметичность должны быть проверены: работа горелок
запальной и основной (п. 5.1.2, 5.1.3), работа автоматики безопасности (п. 2.5.6, 2.6.6), температура и
расход горячей воды. Включение и выключение аппарата, и регулировку температуры воды выполнять
в соответствии с разделом 4.
Примечание. После хранения аппарата в помещении с отрицательной температурой его
первый запуск производить не ранее, чем через 1,5 ч после переноса его в тѐплое помещение.
При необходимости (при недостаточном нагреве воды) следует проверить давление газа на входе в
аппарат. Для измерения давления газа, предварительно перекрыв запорный газовый кран на входе в
аппарат, необходимо подключить манометр:
для аппарата «NEVALUX-6011»/«NEVALUX-6014» - к штуцеру 17 (рис. 3, 4);
для аппарата «NEVALUX-5514» - к штуцеру 22 (рис. 5).
. Измерение давления газа необходимо производить при работающем аппарате и максимальном расходе
газа. Давление газа должно соответствовать значению, указанному в разделе «Свидетельство о приемке».
3.10.
Переналадка аппарата на другой вид и давление газа
3.10.1.
Переналадка аппарата на другой вид и давление газа должна осуществляться
специализированной сервисной организацией. Для переналадки необходимо использовать только
фирменный комплект деталей.
Перед переналадкой необходимо выключить аппарат и перекрыть запорный газовый кран.
3.10.2.
Для переналадки аппарата на другой вид или давление газа необходимо заменить сопла
коллектора горелки основной и сопло горелки запальной на
сопла с диаметром отверстия в соответствии с таблицей 1
для вида и давления газа, на котором будет работать аппарат.
Для аппаратов «NEVALUX-6011» и «NEVALUX-6014» для
работы на природном газе, в блоке управления
электронном должна быть установлена перемычка,
показанная стрелкой на рис. 13.
При переналадке с природного газа на сжиженный
для аппаратов «NEVALUX-6011» и «NEVALUX-6014»
необходимо
в блоке управления электронном удалить
перемычку (допускается установить перемычку на один
из контактов).
3.10.3.
После переналадки необходимо проверить герме-
тичность соединений.
3.10.4.
Вид и давление газа, на который перенастроен
аппарат, необходимо указать в разделе 10 настоящего
руководства (с указанием организации, выполнившей пере-
настройку, и даты выполнения) и на табличке аппарата.

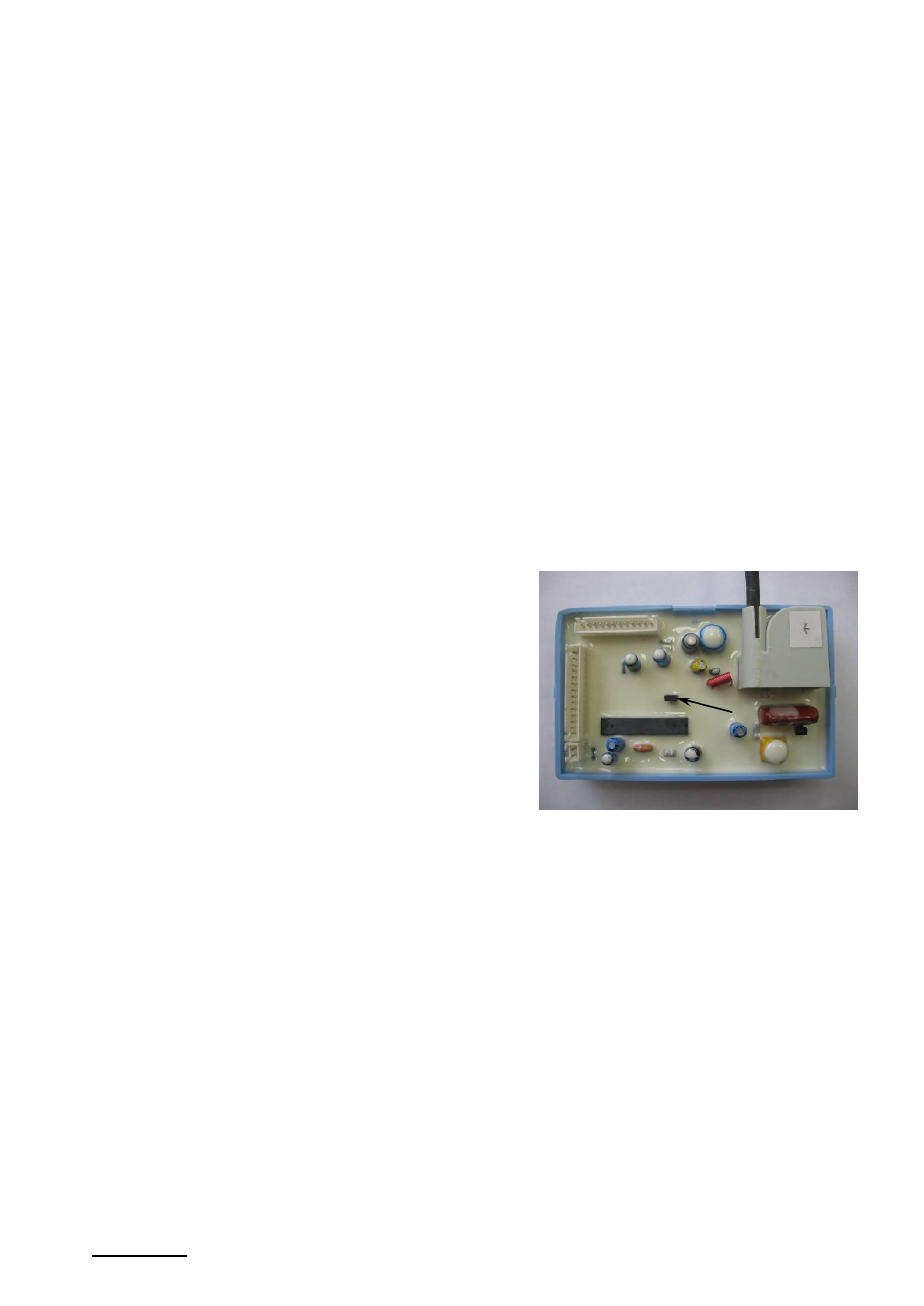

Рисунок 13. Место установки перемычки
в блоке управления электронном
4 .
ПОЛЬЗОВАНИЕ АППАРАТОМ
Для нормальной и безопасной работы аппарата должны быть выполнены условия п. 2.2.9, 2.2.15 и
2.2.18
(таблица 1). Невыполнение этих условий может привести к неправильной или нестабильной
работе аппарата или выходу его из строя. Указанная в п. 2.2.2 теплопроизводительность аппарата
обеспечивается (с точностью ±5%) при номинальном давлении газа на входе работающего аппарата,
указанном в разделе «Свидетельство о приемке».
4.1.
Включение аппарата
4.1.1.
Для включения аппарата в общем случае необходимо:
1) установить элемент питания в отсек батарейный (см. п. 3.8);
2)
открыть запорный кран холодной воды перед аппаратом;
3) открыть запорный кран на газопроводе перед аппаратом;
4) открыть кран горячей воды, при этом должны начаться искровые разряды между свечой и горелкой
запальной (если расход воды, проходящей через аппарат, будет не менее 2,5 л/мин), от искровых разрядов
должна воспламениться горелка запальная и от горелки запальной должна зажечься горелка основная.
После зажигания горелки основной горелка запальная должна погаснуть.
ВНИМАНИЕ! Во избежание ожогов при включении аппарата не следует приближать глаза слишком
близко к смотровому окну.
