Инструкция по эксплуатации NEVALUX 6014
Страница 11
11
1
– газоотводящее устройство; 2 – теплообменник; 3 – горелка запальная; 4 – датчик температуры воды;
5
– подвод холодной воды; 6 – подвод газа; 7 – отвод горячей воды; 8 – датчик наличия пламени;
9
– свеча; 10 – горелка основная; 11 – блок управления электронный; 12 – узел водогазовый; 13 – отсек батарейный;
14
– пробка для слива воды; 15 – кран расхода воды; 16 – термореле (датчик тяги);
17
– штуцер для измерения входного давления газа; 18 – мембрана узла водяного; 19 – штуцер Вентури;
20
– выход холодной воды на теплообменник; 21 –микровыключатель (датчик протока воды); 22 – узел газовый;
23
– клапан газовый, управляемый узлом водяным; 24 – выход газа на горелку основную; 25 – блок клапанов;
26
– электромагнитный сервоклапан (нормально открытый);
27
– клапан электромагнитный горелки запальной (нормально закрытый); 28 – мембрана блока клапанов;
29
– двухступенчатый клапан газовый горелки основной; 30 – выход газа на горелку запальную;
31
– плата дисплея температуры воды; 32 – узел водяной; 33 – фильтр водяной; 34 – фильтр газовый.

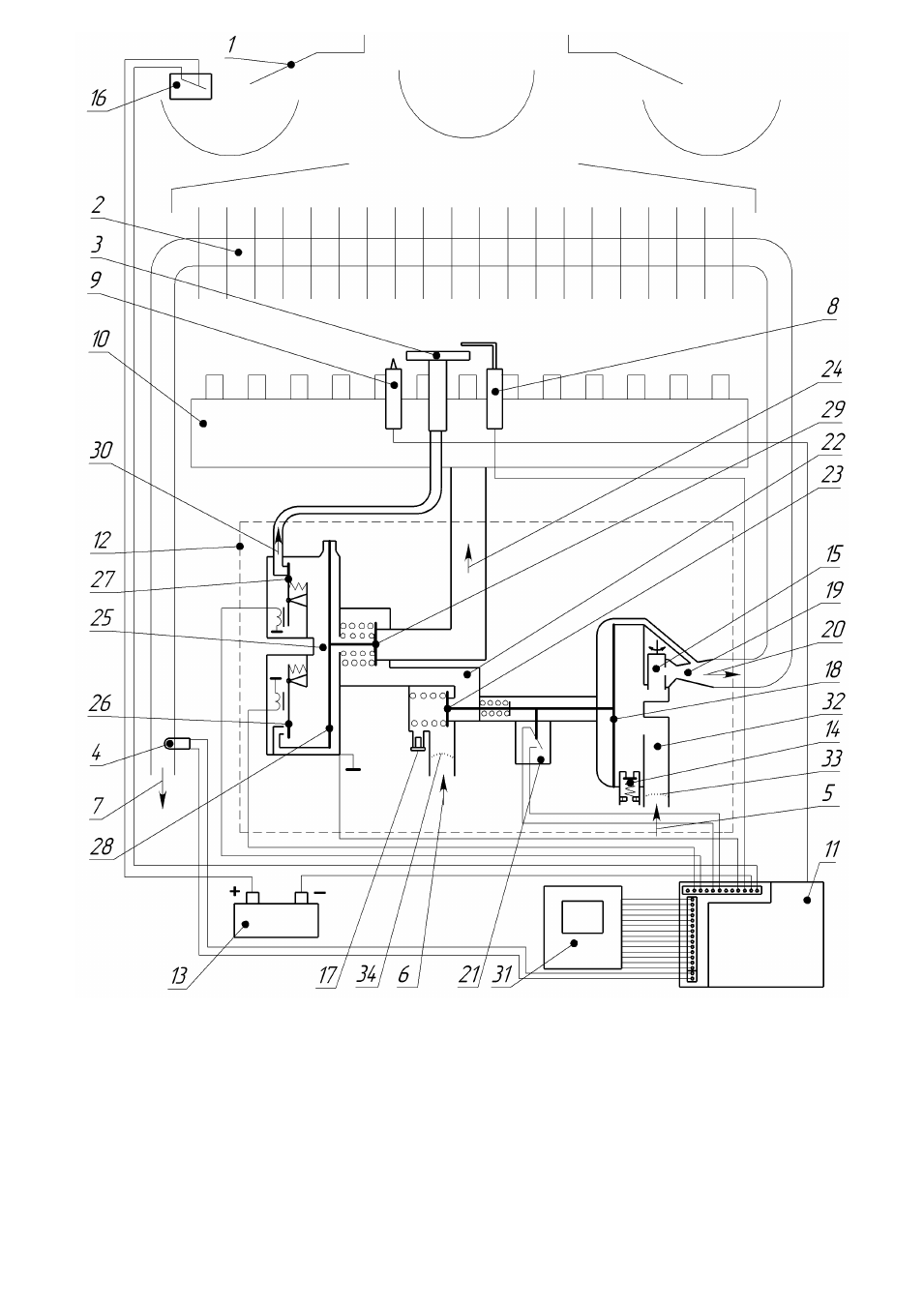

Рисунок 6. Функциональная схема аппаратов «NEVALUX-6011» и «NEVALUX-6014»
