Luna 3 Comfort руководство для технического персонала
31 газовые настенные котлы
32.3 – 240 i

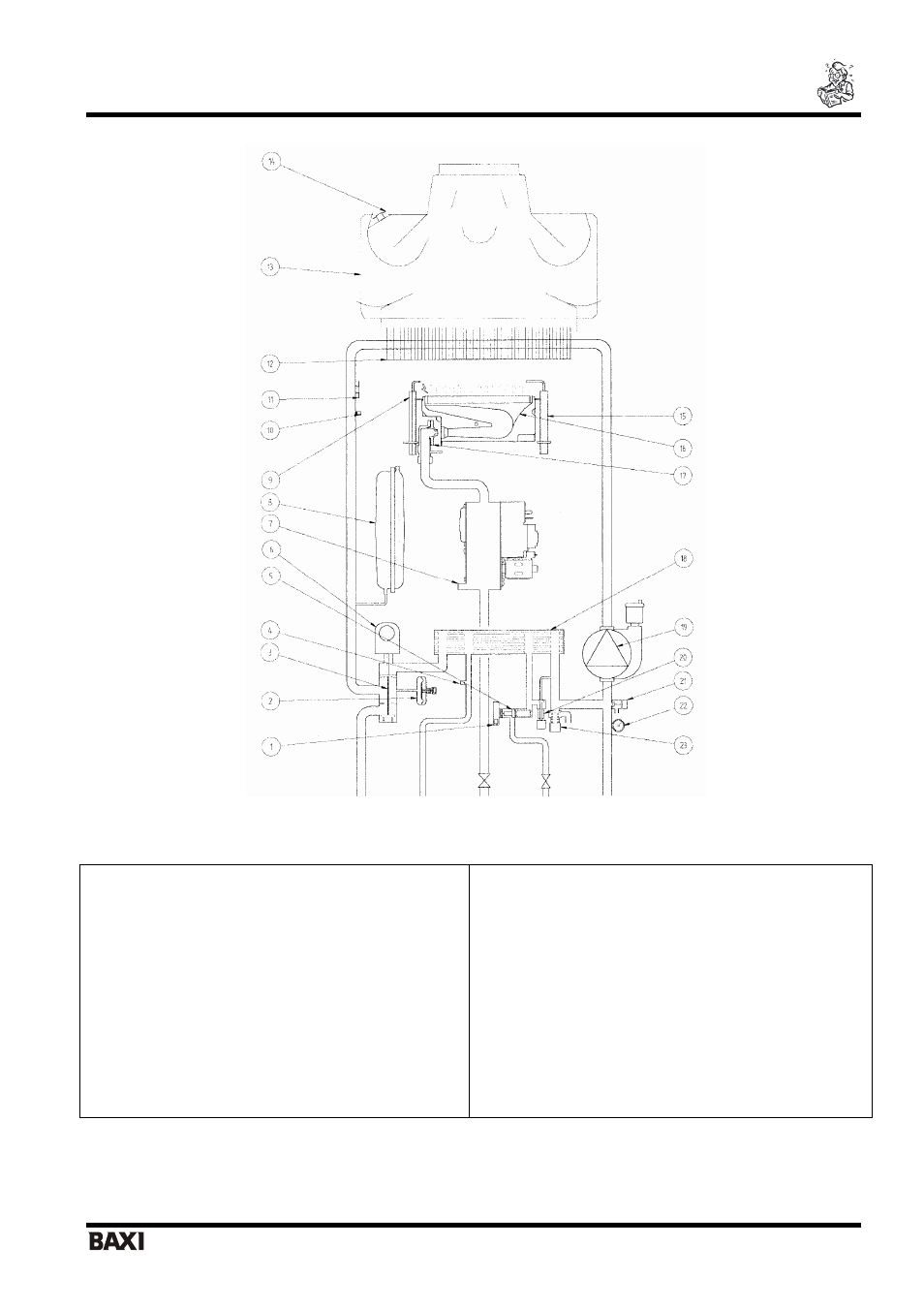

Рис. 26
Обозначения:
1 - датчик приоритета контура ГВС
2 - гидравлический прессостат
3 - трехходовой клапан
4 - датчик температуры (тип NTC) контура ГВС
5 - датчик потока с фильтром и ограничителем напора
воды
6 - мотор трехходового клапана
7 - газовый клапан
8 - расширительный бак
9 - электрод зажигания
10 - датчик температуры (тип NTC) контура отопления
11 - термостат перегрева
12 - первичный теплообменник
13 - дымовой колпак
14 - дымовой термостат
15 - электрод контроля пламени
16 - горелка
17 - рампа подачи газа с форсунками
18 - пластинчатый теплообменник системы ГВС
19 - насос с автоматическим воздухоотводчиком
20 - кран заполнения котла
21 - кран слива воды из котла
22 - манометр
23 - предохранительный клапан
газ
подача
холодной
воды
возврат из
системы
отопления
выход
горячей
воды
подача в
систему
отопления
