… система притока воздуха и отвода продуктов сгорания по двум отдельным
трубам.
Этот тип установки позволяет отводить продукты сгорания, как через стену, так и в коллективный дымоход.
Приток воздуха для сгорания может осуществляться также с другой стороны, чем та, куда выходит дымоход.
Разделительный комплект состоит из дымоходного переходника (100/80) и переходника для воздуховода;
последний можно разместить слева или справа от дымоходного переходника в зависимости от требований
установки. Переходник для воздуховода закрепите винтами с уплотнителями, вынутыми ранее из дымового колпака.
Имеющуюся диафрагму следует удалить в следующих случаях:
Содержание
СО
2,
%
Модель котла
(L1+ L2)
Положение
регулятора
Использовать
ДИАФРАГМУ на
ДЫМОХОДЕ
Метан
G.20
Бутан
G.31
0 ÷ 4 3 Да
4 ч 15 1
15 ч 25 2
240 Fi
1.240 Fi
25 ÷ 40 3
Нет
6,4 7,3
0 ч2 1
2 ч 8 2
280 Fi
310 Fi
1.310 Fi 8 ÷ 25 3
Нет 7,4 8,4
Предупреждение: Первое колено 90° не учитывать при подсчете максимально допустимой длины.
Колено 90° позволяет присоединять котел к дымоходу в любом направлении, поскольку оно может поворачиваться
на 360°. Кроме того, колено 90° может использоваться в качестве дополнительного в сочетании с дополнительной
трубой или с коленом 45°
• Колено 90° сокращает максимально возможную длину труб на 0,5 м.
• Колено 45° сокращает максимально возможную длину труб на 0,25 м.
•
Регулировка проема в трубе забора
воздуха
Данная настройка нужна для
оптимизации производительности
котла и параметров сгорания. Муфту
забора воздуха можно установить
слева или справа от дымохода; ее
можно поворачивать для регулировки
потока воздуха в зависимости от
суммарной
длины воздуховода и
дымохода.
Для
уменьшения потока воздуха
поверните муфту по часовой стрелке,
для
увеличения потока воздуха
поворачивайте ее в обратную сторону.
Для оптимальной настройки можно
использовать анализатор продуктов
сгорания, измеряющий содержание
СО
2
в продуктах сгорания при
максимальной мощности. Если
содержание СО
2
низкое, подачу
воздуха постепенно регулируют,
добиваясь содержания СО
2
,
приведенного в таблице.
Для
правильного подключения и
использования анализатора
воспользуйтесь прилагаемым к нему
руководством
переходник для отвода
продуктов сгорания
крепежный зажим
муфта забора воздуха
указатель
отверстие
диафрагмы

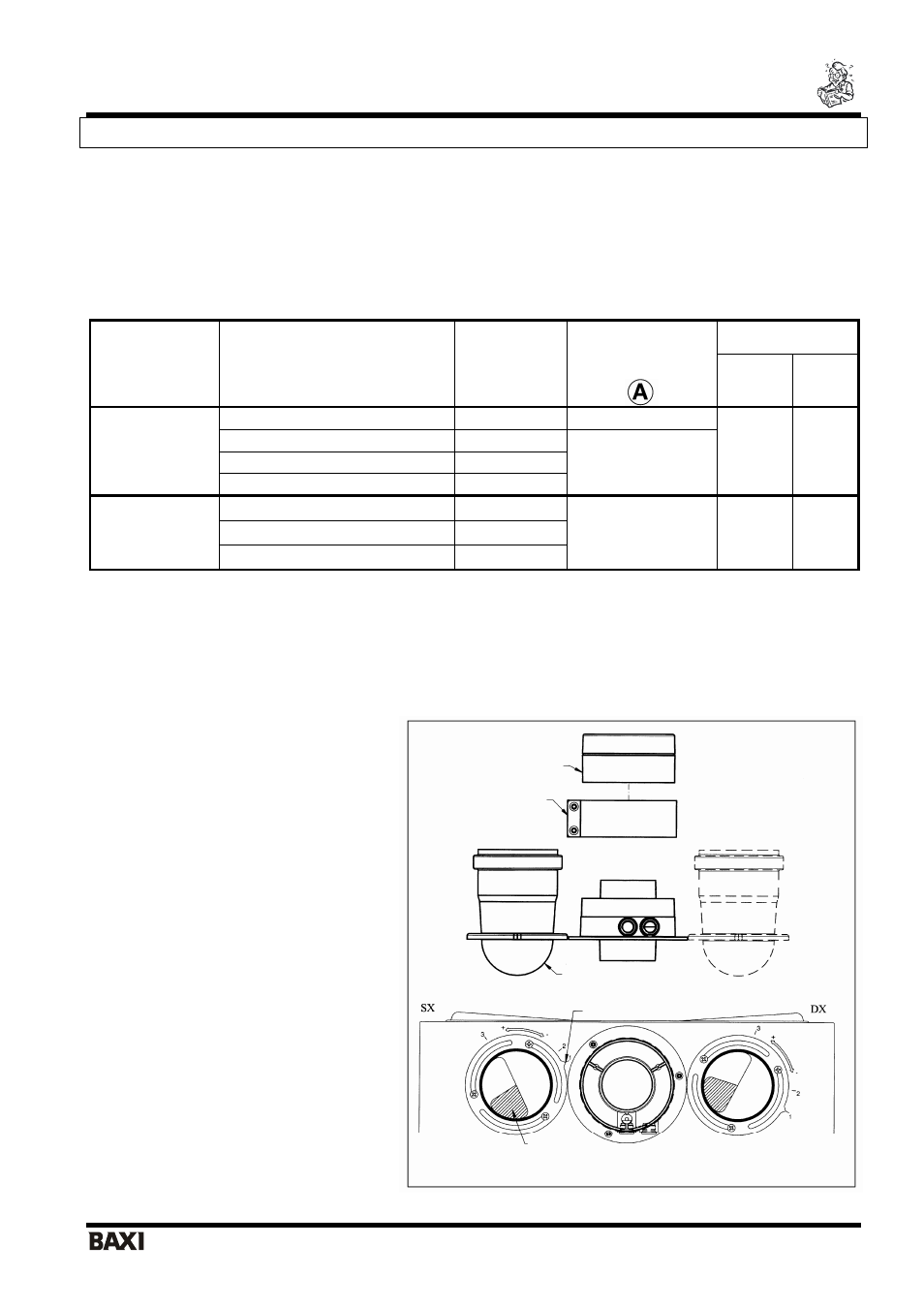

Рис. 9
