Luna 3 Comfort руководство для технического персонала
12 газовые настенные котлы
…коаксиальный дымоход (концентрический).

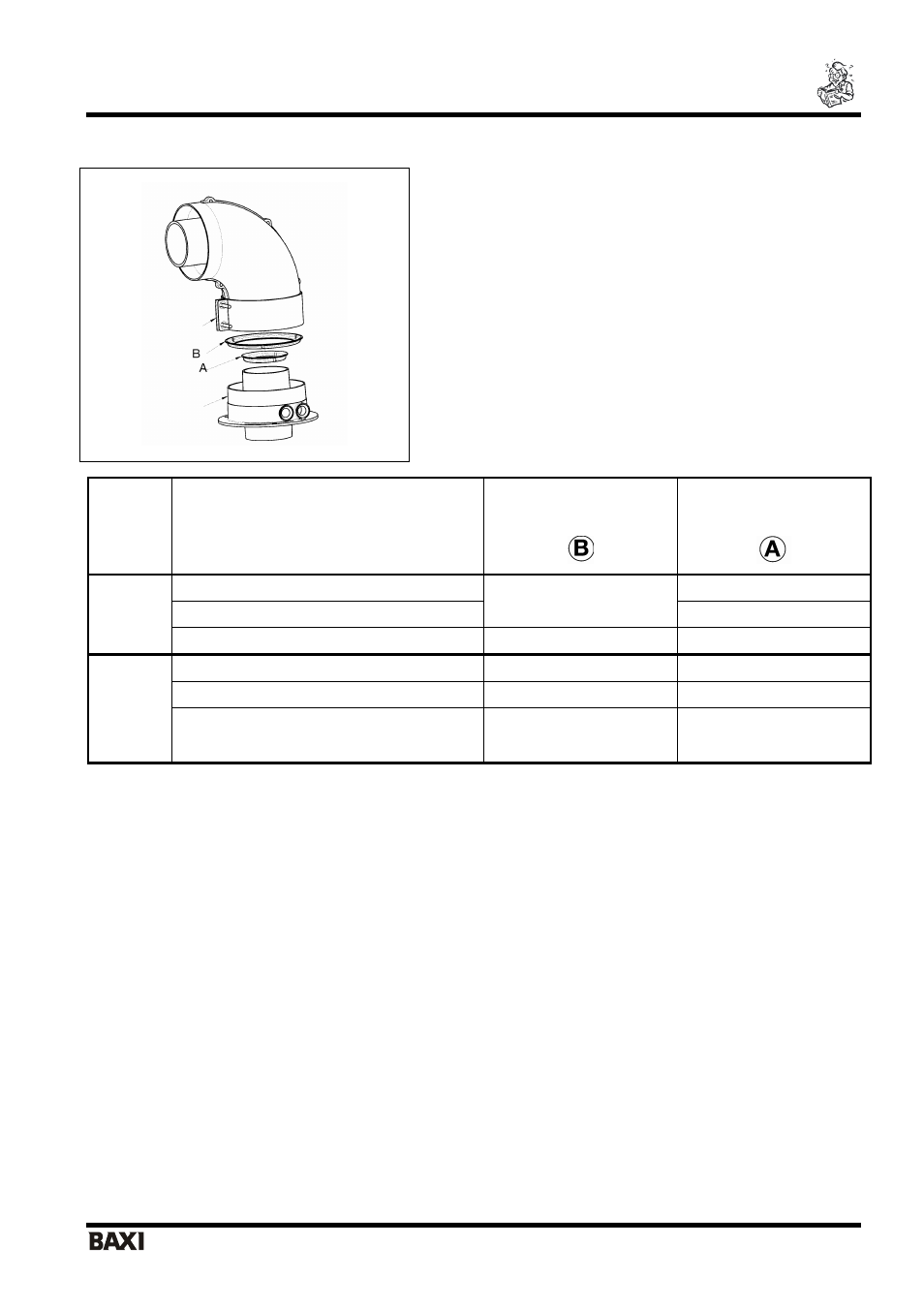

Рис. 8
Этот тип трубопровода позволяет отводить сгоревшие газы наружу
и забирать воздух для горения снаружи здания, а также
присоединяться к общему дымоходу (LAS - система).
90° коаксиальный изгиб позволяет присоединять котел к дымоходу
в любом направлении, поскольку он может поворачиваться на
360°. Кроме того, он может использоваться в качестве
дополнительного в сочетании с коаксиальной трубой или с 45°
изгибом.
Если выход дымохода расположен снаружи, воздуховод должен
выступать из стены не менее чем на 18 мм с тем, чтобы на него
герметично установить алюминиевую погодную насадку во
избежание попадания воды.
Обеспечьте наклон трубы в сторону улицы - 1см на каждый метр
ее длины.
90° изгиб сокращает возможную полную длину трубы на 1 м.
45° изгиб сокращает возможную полную длину трубы на 0,5 м.
Модель
котла
Длина (м)
Использовать
ДИАФРАГМУ на
ВОЗДУХОВОДЕ
Использовать
ДИАФРАГМУ на
ДЫМОХОДЕ
0 ÷ 1
ДА
1 ÷ 2
ДА
НЕТ
240 Fi
1.240 Fi
2 ÷ 5
НЕТ
НЕТ
0 ÷ 1
НЕТ
ДА
1 ÷ 2
ДА
НЕТ
280 Fi
310 Fi
1.310 Fi
2 ÷ 4
НЕТ
НЕТ
Предупреждение: Первое колено 90° не учитывать при подсчете максимально допустимой длины.
крепежный зажим
коаксиальная
выходная муфта
