Luna 3 Comfort руководство для технического персонала
13 газовые настенные котлы

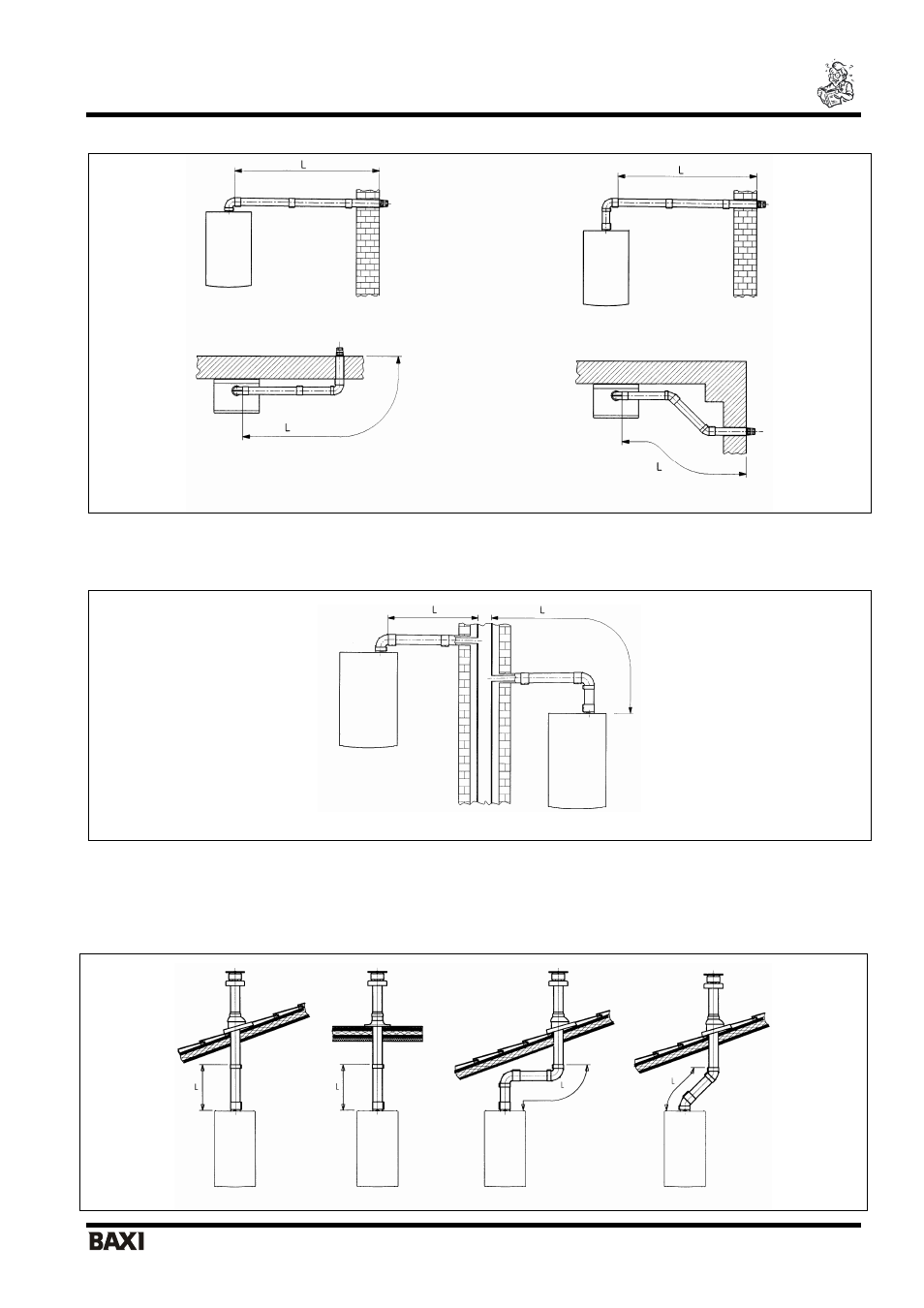

15.1 Варианты горизонтальной установки наконечника дымохода
15.2 Варианты установки при присоединении к общему дымоходу
(LAS - система)
15.3 Варианты вертикальной установки наконечника дымохода
Такая установка может быть выполнена как на плоской, так и на наклонной крыше путем закрепления наконечника с
соответствующей погодной насадкой и рукавом (дополнительные аксессуары поставляется по требованию).
Подробные инструкции об установке аксессуаров см. в прилагаемых к ним технических сведениях.
Lmax = 5 м 240 - 1.240 Fi
∅ 60/100 мм – 9 м 240 - 1.240 Fi ∅ 80/125 мм
Lmax = 4 м 280 - 310 - 1.310 Fi
∅ 60/100 мм – 8 м 240 - 1.240 Fi ∅ 80/125 мм
Lmax = 4 м 240 - 1.240 Fi
∅ 60/100 мм – 8 м 240 - 1.240 Fi ∅ 80/125 мм
Lmax = 3 м 280 - 310 - 1.310 Fi
∅ 60/100 мм – 7 м 240 - 1.240 Fi ∅ 80/125 мм
Lmax = 5 м 240 - 1.240 Fi
∅ 60/100 мм – 9 м 240 - 1.240 Fi ∅ 80/125 мм
Lmax = 4 м 280 - 310 - 1.310 Fi
∅ 60/100 мм – 8 м 240 - 1.240 Fi ∅ 80/125 мм
Lmax = 4 м
∅ 60/100 мм
Lmax = 10 м
∅ 80/125 мм
Lmax = 2 м
∅ 60/100 мм
Lmax = 8 м
∅ 80/125 мм
Lmax = 3 м
∅ 60/100 мм
Lmax = 9 м
∅ 80/125 мм
