Luna 3 Comfort руководство для технического персонала
25 газовые настенные котлы
ЭЛЕКТРИЧЕСКОЕ ПОДКЛЮЧЕНИЕ МОТОРА ТРЕХХОДОВОГО КЛАПАНА (модели 1.310 Fi - 1.240 Fi).
Мотор трехходового клапана и необходимая электропроводка поставляются отдельными комплектами.
Подключите мотор трехходового клапана как показано на рисунке 19.1.
Для подсоединения электропроводки действуйте следующим образом:
1)
отвинтите 3 крепежных винта и снимите приборный щиток;
2)
подсоедините провода мотора трехходового клапана (белый - красный - черный) как показано на
рисунке 19;
Внимание: проверьте правильность крепления проводов к коннектору (соединительному разъему) CN1.
3)
закрепите провод в кабеледержателе приборного щитка;
4)
закройте приборный щиток и завинтите крепежные винты.

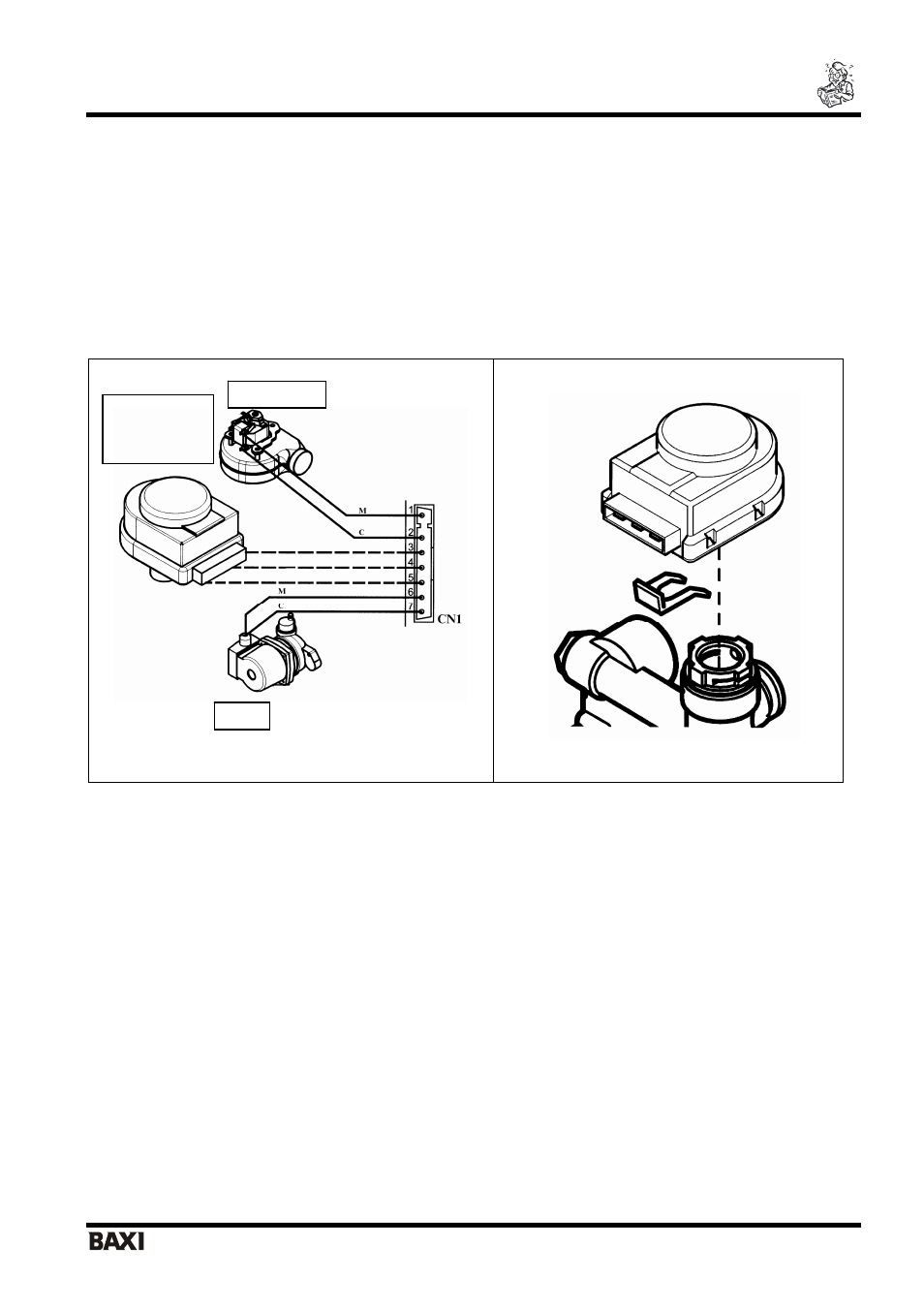

Рис. 19
Сборка мотора трехходового клапана
(модели 1.310 Fi - 1.240 Fi)
Рис. 19.1
Примечание: удалите заглушку на трехходовом
клапане перед подключением мотора.
Вентилятор
Мотор
трехходового
клапана
Насос
красный
черный
белый
