Luna 3 Comfort руководство для технического персонала
27 газовые настенные котлы

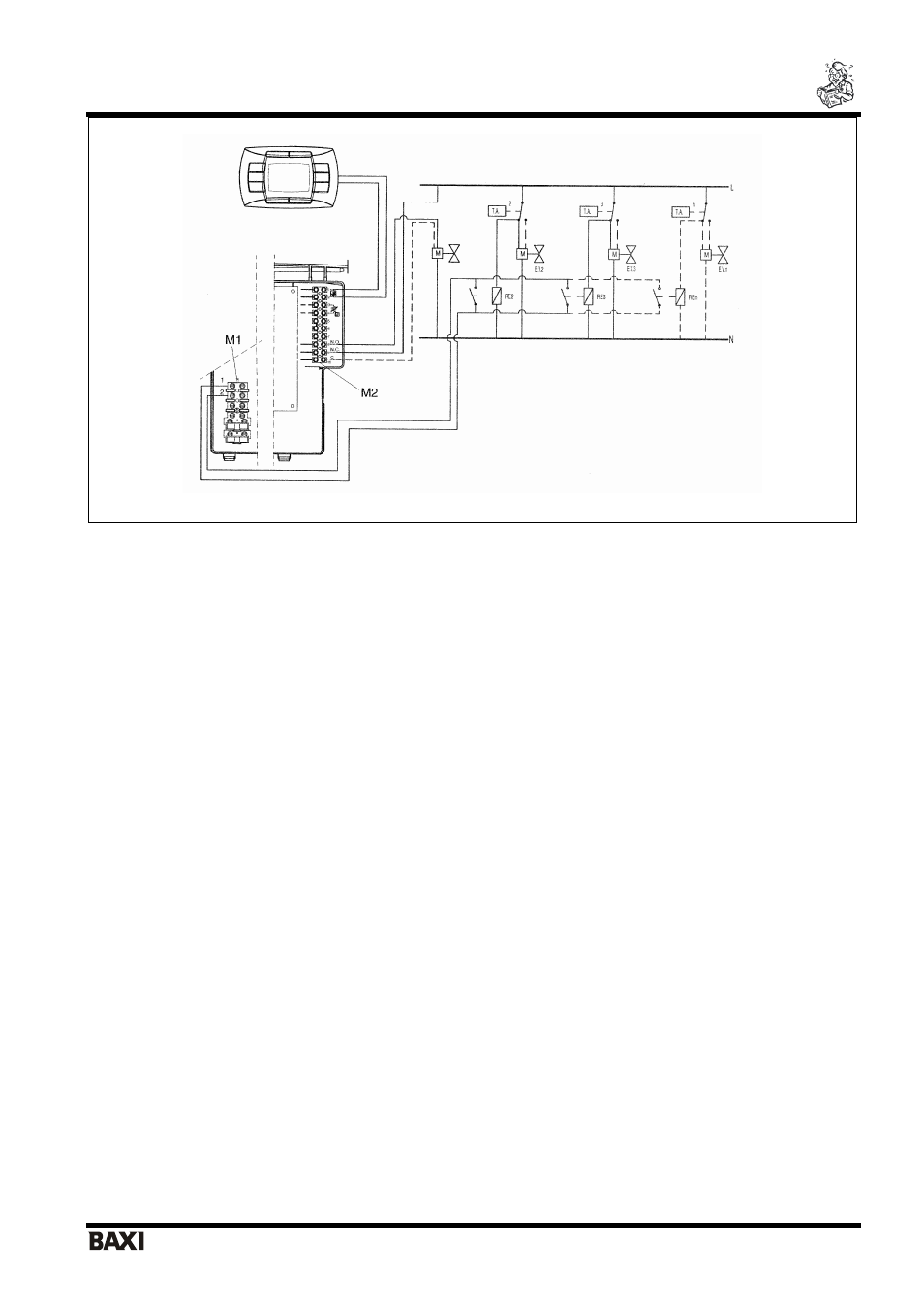

Рис. 22
29. Очистка от известкового налета в системе ГВС
Очистка системы ГВС может быть осуществлена без демонтажа вторичного теплообменника, если заранее были
установлены специальные краны (поставляются отдельно) на входе и выходе горячей санитарной воды.
Не установлены в моделях 1.240 и 1.310.
Для очистки системы ГВС необходимо:
•
Перекрыть кран на входе холодной воды в систему ГВС;
•
Слить воду из системы ГВС при помощи специального крана;
•
Перекрыть кран выхода горячей санитарной воды;
•
Отвинтить две заглушки, расположенные на отсекающих кранах;
•
Снять фильтры.
При отсутствии специального крана необходимо демонтировать вторичный теплообменник, как описано в
следующем параграфе, и очистить его отдельно. Рекомендуем очистить от известкового налета также датчик NTC
системы ГВС и место его расположения.
Для очистки вторичного теплообменника или контура ГВС рекомендуем использовать Cillit FFW-AL и Benckiser HF-
AL.
30. Демонтаж вторичного теплообменника
Не установлены в моделях 1.240 и 1.310.
Пластинчатый теплообменник системы ГВС сделан из нержавеющей стали и легко снимается при помощи отвертки
следующим образом:
- если возможно, слейте воду только из котла через сливной кран;
- перекройте кран на входе холодной воды;
- слейте воду из системы ГВС;
- отвинтите два винта (прямо перед вами), крепящие теплообменник ГВС, и выньте его (см. рис. 23).
31. Очистка фильтра на входе холодной воды
Не установлены в моделях 1.240 и 1.310.
Котел оборудован фильтром для холодной воды, размещенным в гидравлическом блоке. Для его очистки
действуйте следующим образом:
- слейте воду из системы ГВС;
- отверните гайку на блоке датчика потока воды (рис.23);
ЗОНА 2,
КОМНАТНЫЙ
ТЕРМОСТАТ
ЗОНА 3,
КОМНАТНЫЙ
ТЕРМОСТАТ
ЗОНА N,
КОМНАТНЫЙ
ТЕРМОСТАТ
электро-
клапан
зона 1
ЗОНА 1,
ПАНЕЛЬ
УПРАВЛЕНИЯ
ЗОНА 1
