Luna 3 Comfort руководство для технического персонала
15 газовые настенные котлы

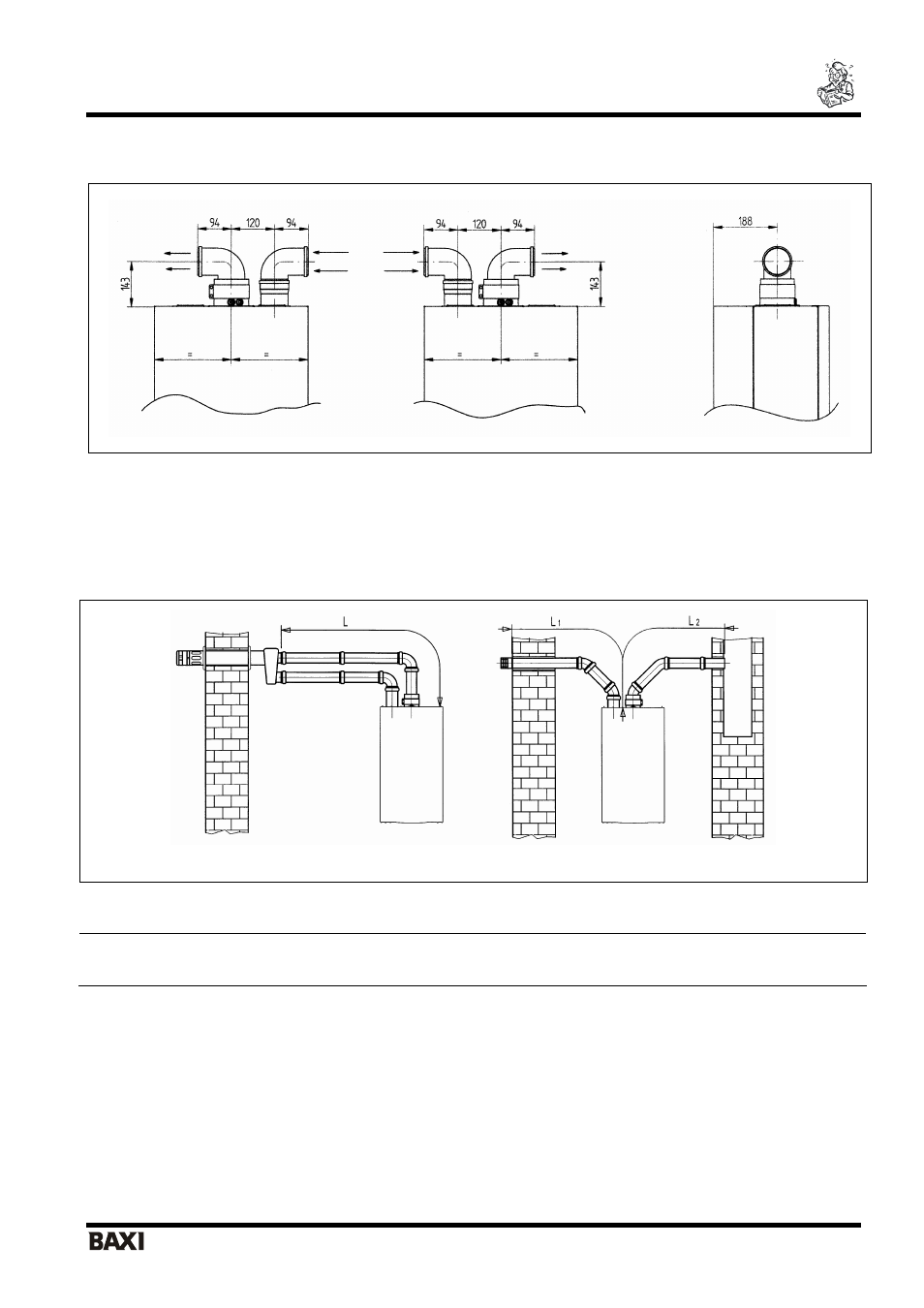

15.4 Габаритные размеры системы притока воздуха и отвода
продуктов сгорания по двум отдельным трубам.
15.5 Варианты дымоотводящей системы по раздельным трубам с
горизонтальными наконечниками
Обратите внимание! Необходимо обеспечить горизонтальный наклон труб в наружную сторону не менее 1см на
каждый метр длины.
При установке комплекта для сбора конденсата дренажная труба должна быть наклонена в сторону котла.
Важно: При расположении труб типа С52 наконечники для притока воздуха и выхода продуктов сгорания никогда не
должны находиться на противоположных сторонах здания
Общая длина труб притока воздуха не должна превышать 10 метров. При длине дымохода более 6м комплект для
сбора конденсата (поставляется дополнительно) должен монтироваться в непосредственной близости от котла.
Lmax = 10 м 240 Fi - 1.240 Fi
Lmax = 8 м 280 Fi - 310 Fi - 1.310 Fi
(L1 + L2)max = 40м 240 Fi - 1.240 Fi
(L1 + L2)max = 25м 280 Fi - 310 Fi - 1.310 Fi
