Luna 3 Comfort руководство для технического персонала
22 газовые настенные котлы
• Водяной предохранительный клапан системы отопления
Настроен на давление 3 бар и установлен в системе отопления.
• Функция «анти-легионелла» (модели 1.240 Fi –1.310 Fi с бойлером)
Функция «анти-легионелла» не активна.
Для активации данной функции установите параметр F21 = 01 (см. раздел 20).Когда функция активна,
электронное управление котла раз в неделю нагревает воду, содержащуюся в бойлере, до температуры выше
60°С (функция работает, только если вода в бойлере в предыдущие 7 дней не нагревалась выше 60°С).
Примечание: В случае поломки датчика температуры NTC системы ГВС (поз. 5 - рис. 24 - 25) производство
горячей санитарной воды, тем не менее, продолжается. В этом случае контроль температуры осуществляется
посредством датчика на подаче.

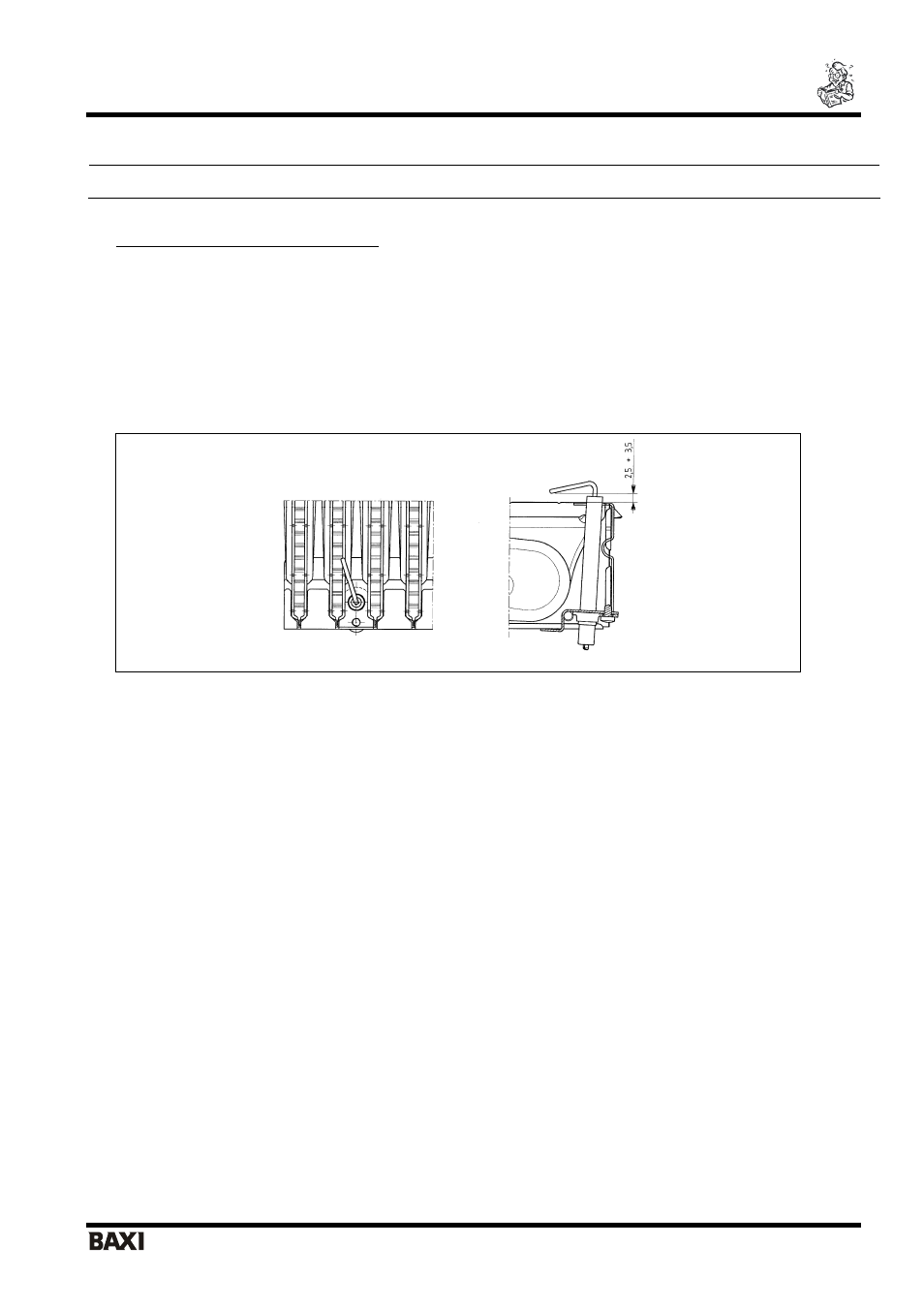

22. Расположение электрода зажигания и электрода-датчика
пламени.
Рис.16
23. Контроль отходящих газов
При необходимости контроля отходящих газов котлы с принудительной тягой имеют две точки замера.
Одна из них находится на вытяжном дымоходе и позволяет контролировать соответствие отходящих газов
гигиеническим нормам.
Вторая точка замера находится на трубе забора воздуха и позволяет определить наличие продуктов сгорания в
забираемом воздухе при использовании коаксиальной системы труб.
В точках замера определяют:
- температуру продуктов сгорания
- содержание кислорода (О
2
) или, наоборот, двуокиси углерода (СО
2
)
- содержание окиси углерода (СО)
Температура подаваемого воздуха определяется в точке замера на трубе подачи воздуха, вставив датчик примерно
на 3 см.
Если необходим контроль отходящих газов в моделях с естественной тягой в, то в дымоходе следует проделать
отверстие на расстоянии от котла, равном двум внутренним диаметрам трубы.
В точке замера определяют:
- температуру продуктов сгорания
- содержание кислорода (О
2
) или, наоборот, двуокиси углерода (СО
2
)
- содержание окиси углерода (СО)
Замер температуры поступающего воздуха проводится рядом с местом входа воздуха в котел.
Отверстие проделывается установщиком при первоначальной установке агрегата и должно быть затем герметично
заделано, чтобы избежать просачивания продуктов сгорания при нормальной работе.
24. Характеристики расход/напор
Высокопроизводительный насос подходит для установки в любой отопительной однотрубной или двухтрубной
системе. Встроенный в него клапан воздухоотводчик позволяет эффективно удалять находящийся в отопительной
системе воздух. Нижеприведенные характеристики уже учитывают гидравлическое сопротивление элементов котла.
Предохранительный клапан должен быть присоединен к дренажной системе через воронку. Категорически
воспрещается использовать его для слива воды из системы отопления.
