Luna 3 Comfort руководство для технического персонала
29 газовые настенные котлы

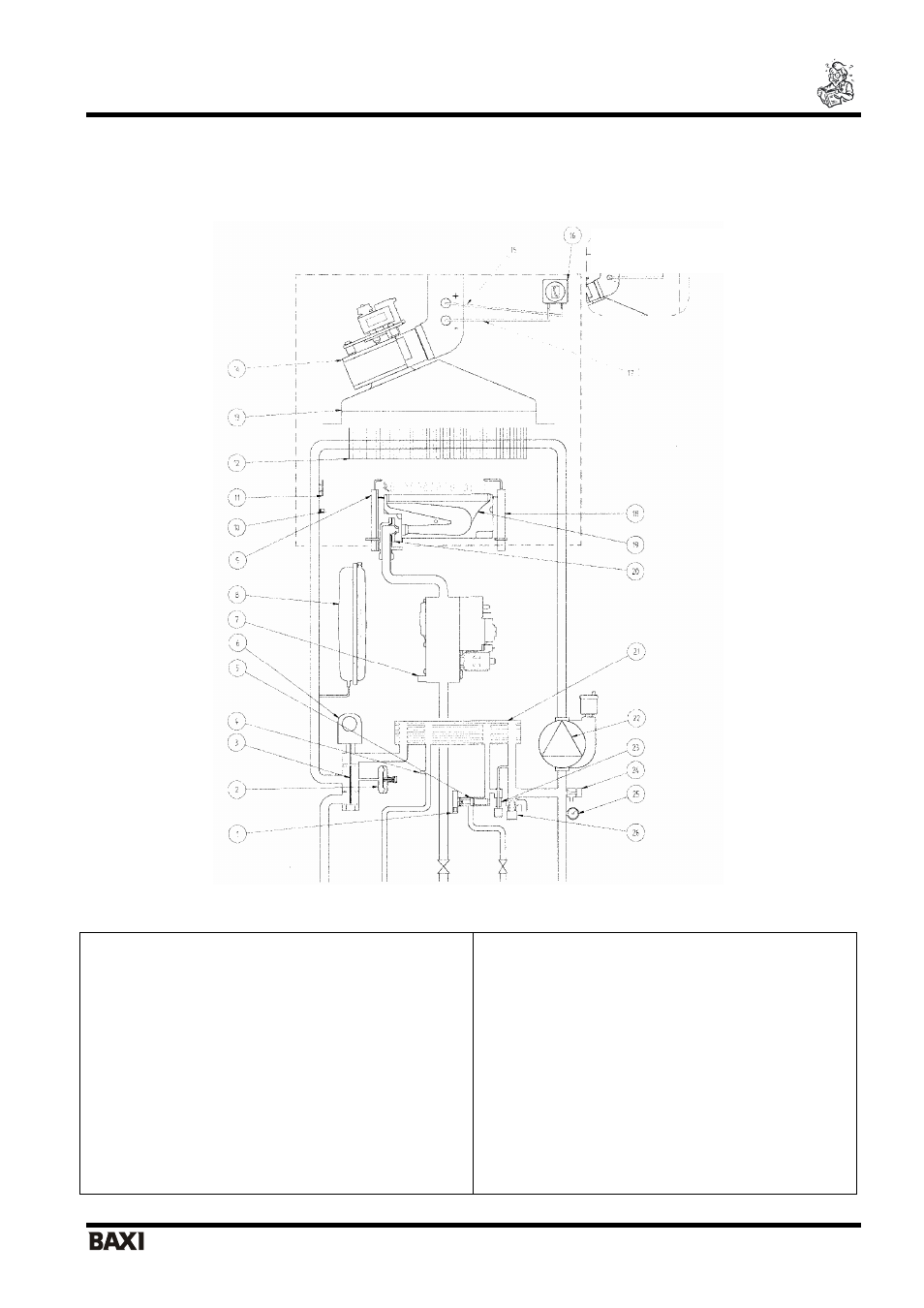

32. Функциональные схемы
32.1 – 240 Fi – 280 Fi – 310 Fi
Рис. 24
Обозначения:
1 - датчик приоритета контура ГВС
2 - гидравлический прессостат
3 - трехходовой клапан
4 - датчик температуры (тип NTC) контура ГВС
5 - датчик потока с фильтром и ограничителем напора
воды
6 - мотор трехходового клапана
7 - газовый клапан
8 - расширительный бак
9 - электрод зажигания
10 - датчик температуры (тип NTC) контура отопления
11 - термостат перегрева
12 - первичный теплообменник
13 - дымовой колпак
14 - вентилятор
15 - точка положительного давления (для моделей
280 Fi - 310 Fi точка положительного давления
должна быть закрыта)
16 - пневмореле – датчик тяги
17 - точка отрицательного давления
18 - электрод контроля пламени
19 - горелка
20 - рампа подачи газа с форсунками
21 - пластинчатый теплообменник системы ГВС
22 - насос с автоматическим воздухоотводчиком
23 - кран заполнения котла
24 - кран слива воды из котла
25 - манометр
26 - предохранительный клапан
камера
сгорания
подача в
систему
отопления
выход
горячей
воды
газ
подача
холодной
воды
возврат из
системы
отопления
280 Fi – 310 Fi
