Luna 3 Comfort руководство для технического персонала
26 газовые настенные котлы

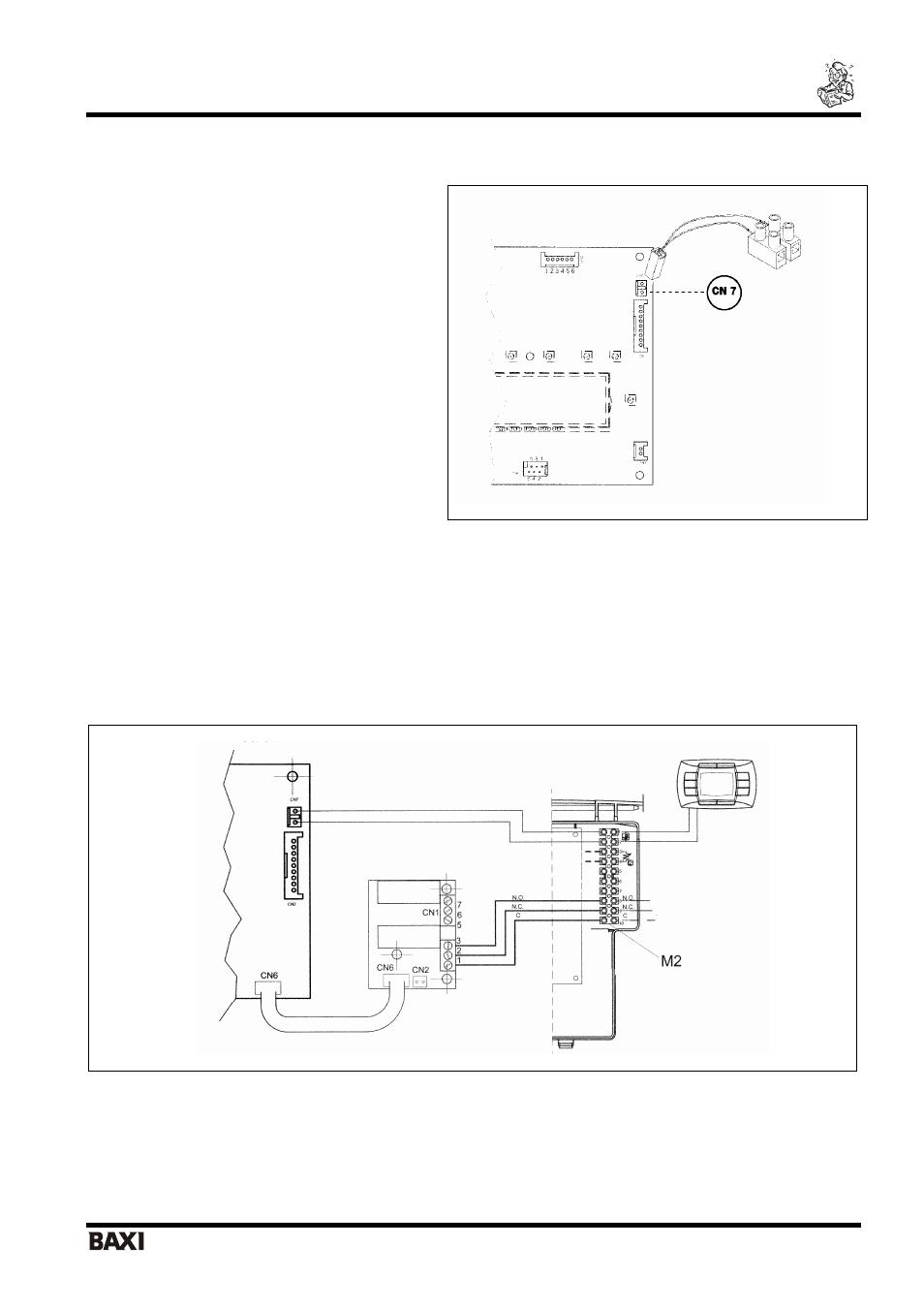

27. Электрическое подключение устройства дистанционного
управления (поставляется отдельно)
Устройство дистанционного управления не входит в
комплект поставки котла, а поставляется как
аксессуар.
Откройте
электронную
плату
и
подключите кабель (поставляется вместе с
двухконтактной клеммной колодкой) к разъему CN7
на электронной плате котла. Подключите контакты
устройства дистанционного управления к клеммной
колодке (см. рис.20).
Примечание: Для модели 1.310 Fi, подключите устройство дистанционного управления как описано в параграфе
28.1 (рис. 20)
28. Электрическое подключение зонального оборудования
28.1 Подключение релейной платы (поставляется отдельно).
Релейная плата не входит в комплект поставки котла и заказывается отдельно.
Присоедините клеммы 1-2-3 разъема CN1 релейной платы к клеммам 10-9-8 клеммной колодки М2 котла (см.
рис. 21).
Рис. 21
28.2 Подключение зонального оборудования.
Электрические контакты зон, не контролируемых дистанционной панелью управления, должны быть запараллелены
и подсоединены к клеммам 1-2 «ТА» клеммной колодки М1. Снимите перемычку. Зона, контролируемая
дистанционной панелью управления, управляется электрическим клапаном зоны 1, как показано на рис.22.
Рис. 20
Электронная плата котла
Релейная плата
реле 1
реле 2
