3.2.3. Комбинированный режим
В комбинированном режиме котел работает и на отопление и на ГВС. При работе в данном
режиме на дисплее отображаются символы
и . При отсутствии протока воды в линии
водоснабжения котѐл работает в режиме отопления (символ
мигает, а символ горит). При
использовании горячей воды, котел автоматически переключается на систему ГВС (символ
горит, а символ
мигает).
3.2.4. Режим отопления
В режиме отопления котѐл работает только на систему отопления. Котел игнорирует сигнал от
датчика протока контура ГВС 15 (см. п. 13.1, стр. 24). В данном режиме на дисплее мигает символ
. Диапазон регулирования температуры системы отопления 30 ÷ 85  С.
3.3. Дополнительные функции
Котѐл наделен дополнительными функциями, которые можно использовать при определѐнных
режимах работы. Эти функции обеспечиваю дополнительную безопасность и простоту при
эксплуатации и обслуживании котла.
3.3.1. Функция антизамерзания
Функция антизамерзания – это встроенная система защиты, которая автоматически запускает
котѐл в режиме отопления, как только температура воды в системе отопления опускается ниже + 8 °С
и выключает котел при достижении значения температуры воды + 30 °С. Данный режим
активируется автоматически, если выполнены следующие условия:
 котел подключен к электросети и к линии газоснабжения;
 котел не находится в заблокированном состоянии из-за неисправности;
 давление в системе отопления соответствует установленным параметрам.
3.3.2. Функция антиблокировки
Функция антиблокировки насоса позволяет исключить блокировку вала насоса при длительном
простое котла. Данная функция работает только в режиме ожидания. Один раз в сутки запускается
насос на 15 секунд.
3.3.3. Работа котла в режиме отопления с внешним (уличным) датчиком
температуры
Для оптимального регулирования температуры воды в контуре отопления в зависимости от
внешней температуры рекомендуется использовать внешний (уличный) датчик температуры.
Коррекция температуры воды в контуре отопления происходит в соответствии с внешней
температурой и коэффициентом регуляции Kd (см. Рис. 4). Плата автоматически распознает наличие
внешнего датчика и осуществляет терморегулирующую функцию. При задании температуры воды в
контуре отопления, на дисплее панели управления котлом вместо значения температуры
высвечивается значение коэффициента Kd. Коэффициент регуляции можно задать в диапазоне от 0
до 9,9. Рекомендации по подключению внешнего датчика см. п. 10.3.3 , стр. 21.

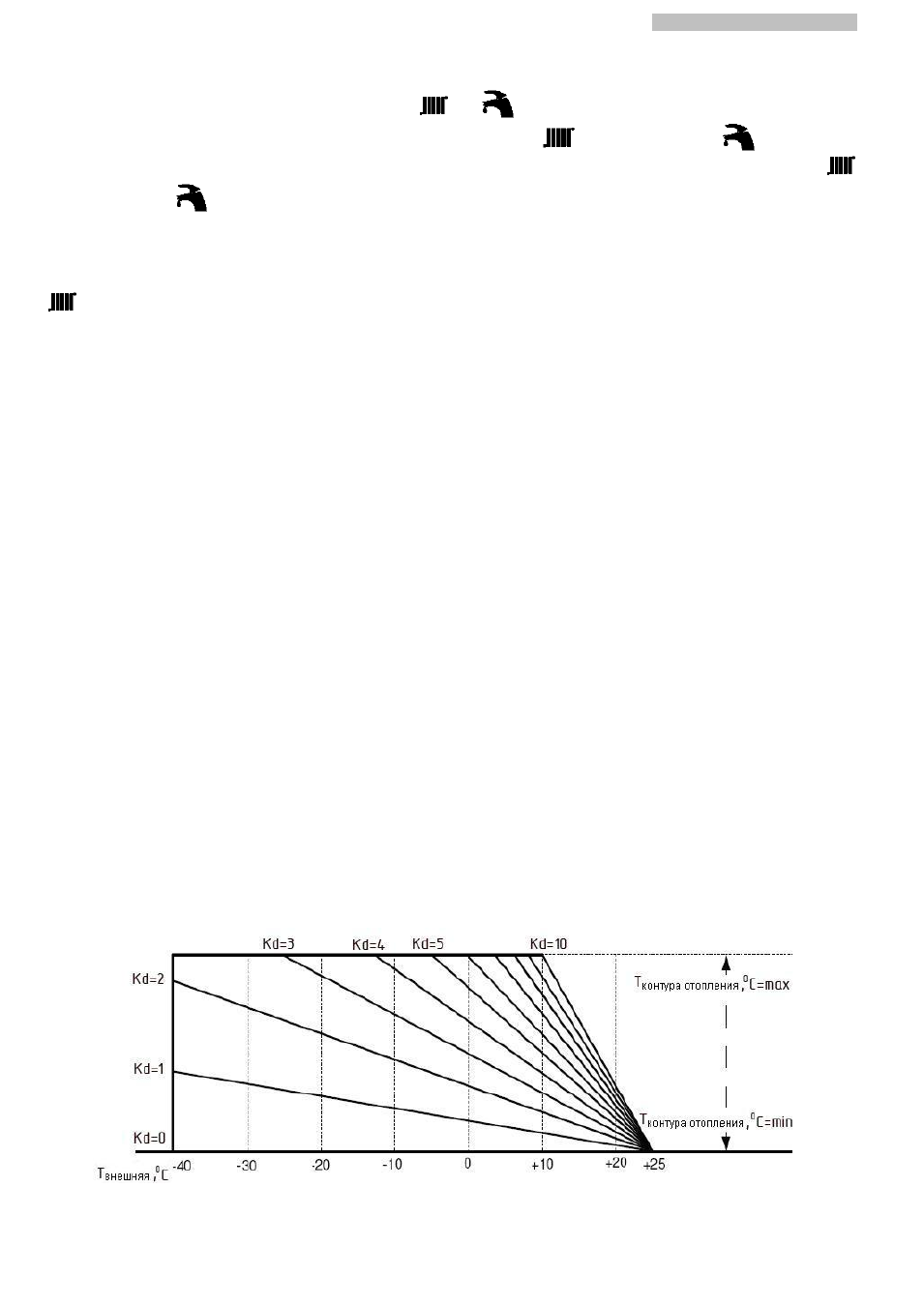

Рис. 4. График зависимости температуры в контуре отопления от внешней температуры
