Руководство для технического персонала
16
9.2. Монтаж раздельных труб дымоотвода и воздуховода
Присоединение раздельных труб к котлу производится с помощью переходного комплекта
KHG 714061510 (в комплект поставки котла не входит) или разделителя каналов 8023-10.000
(в комплект поставки котла не входит).
Конструкция переходного комплекта и разделителя каналов обеспечивает регулировку
количества поступающего на горение воздуха при помощи поворотного шибера. Количество
подаваемого воздуха зависит от длины труб и определяется при помощи газоанализатора.
Необходимо поворачивать шибер по часовой стрелке, уменьшая количество подаваемого на горение
воздуха, до тех пор, пока газоанализатор не зафиксирует повышение уровня СО (больше 0,05%) в
дымовых газах. После этого следует слегка повернуть шибер в обратную сторону и зафиксировать.
При использовании раздельных труб необходимо дополнительно учитывать следующее:
суммарная максимальная длина труб не должна превышать 25 м. Каждый отвод 90
равноценен 1 м трубы, каждое колено 45
– 0,5 м трубы;
в случае возможного образования в дымоотводящей трубе конденсата, перед котлом
необходимо устанавливать конденсатосборник 4 (см. Рис. 6);
уклон горизонтальных участков дымоотводящей трубы должен быть не менее 3
в сторону
конденсатосборника (при его наличии).
9.2.1. Монтаж раздельных труб дымоотвода и воздуховода при помощи
переходного комплекта KHG 714061510
1 - котел;
2 - переходник;
3 - труба забора воздуха
80 мм;
4 - конденсатосборник;
5 - дымоотводящая труба
80 мм;
6 - дымоотводящая труба
80 мм;
7 - переходник дымоотвода;
8 - зажим;
9 - переходник трубы забора
воздуха;
10 - втулка вентилятора;
11 - теплоизоляция

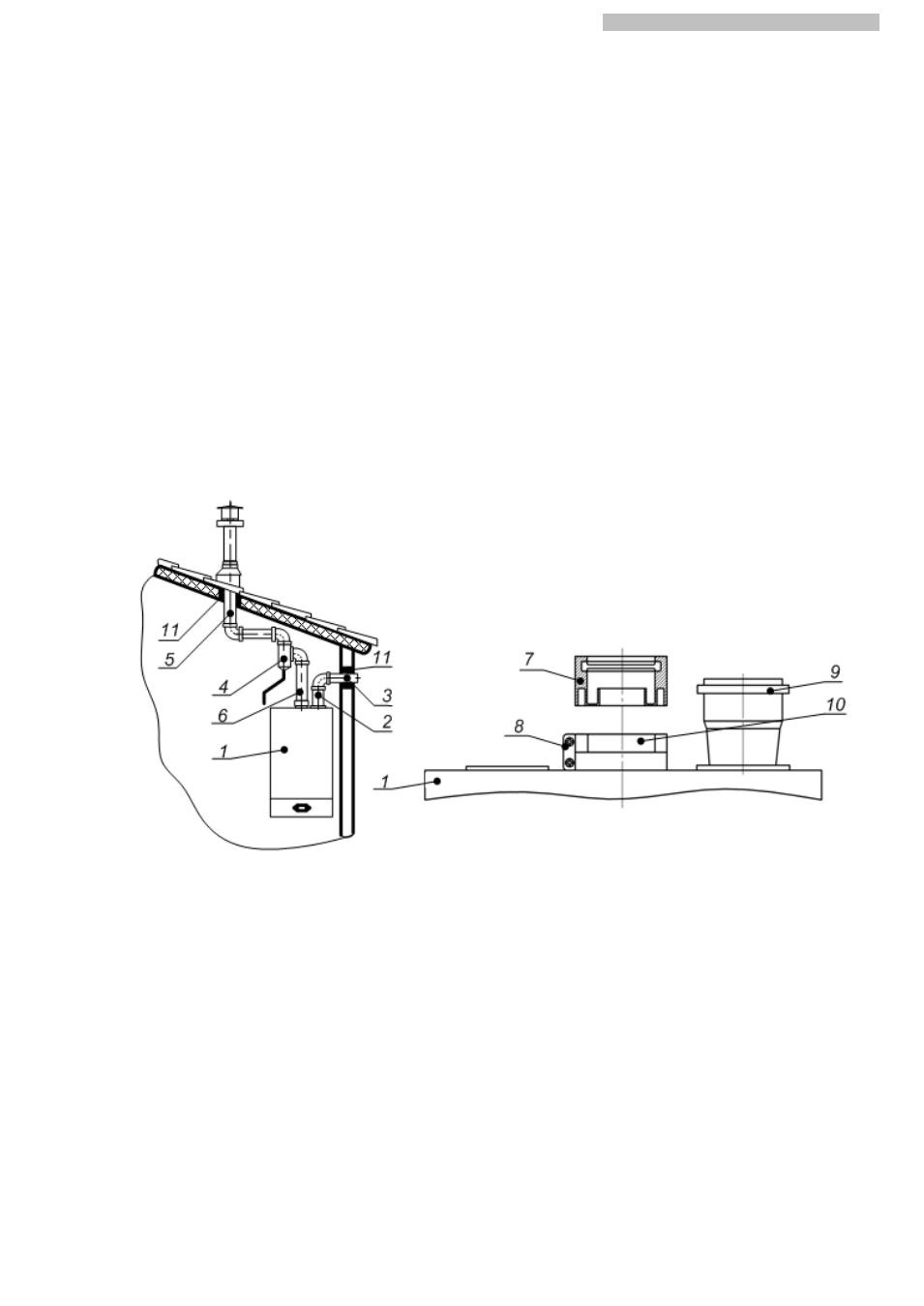

Рис. 6. Монтаж раздельных труб дымоотвода и воздуховода при помощи переходного комплекта
Переходной комплект состоит из деталей 7, 8, 9 (см. Рис. 6). Переходник дымоотвода 7
устанавливается на центральное отверстие в верхней плоскости котла и фиксируется зажимом 8.
Конструкция котла обеспечивает возможность установки трубы воздуховода 3 (забора воздуха),
как с левой, так и с правой стороны от дымоотводящей трубы.
