Руководство для технического персонала
22
11. РЕГУЛИРОВКА МОЩНОСТИ КОТЛА
Регулировка мощности котла производится настройкой регулятора подачи газа.
Внимание! Настройку регулятора подачи газа производить только немагнитной отверткой.
Внимание! Настройку регулятора подачи газа или перевод котла с одного вида газа на
другой должны производить только специализированные сервисные организации.
11.1. Подготовка к работе
1) выключить котел (см. п. 10.4 , стр. 21)
и откинуть крышку панели передней;
2) вывернуть
6 винтов-саморезов
крепления панели передней;
3) откинуть панель переднюю вместе с
крышкой;
4) снять пластмассовый колпачок с
регулировочных винтов C и Б
(см. Рис. 11).

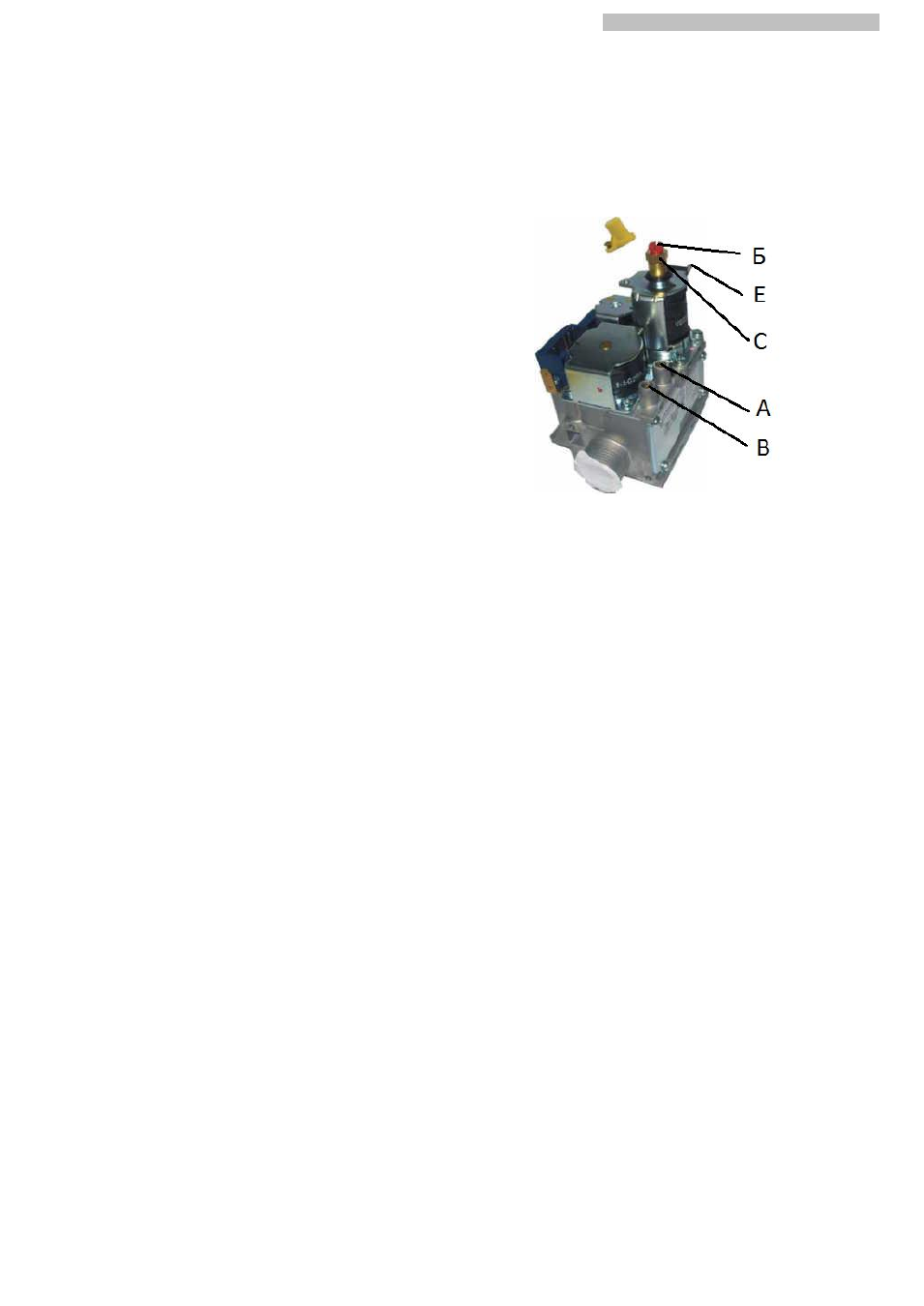

Рис. 11. Регулятор подачи газа
11.2. Проверка давления газа на входе в регулятор
1) отвернуть заглушку на 1…2 оборота из контрольной точки B и подсоединить манометр;
2) включить котел и перевести его в режим отопления (см. п. 3.2.4, стр. 9);
3) установить номинальную мощность, включив функцию газоанализа (см. п. 13.3.2, стр. 27);
4) выдержать котел в режиме отопления в течение 1 минуты;
5) проверить давление газа в контрольной точке В. Оно должно составлять 1,3 кПа – 2,0 кПа
(130 - 200 мм вод. ст.) для природного газа и 2,9 кПа (300 мм вод. ст.) для сжиженного газа. В
противном случае необходимо выключить котел и обратиться в аварийную службу газового
хозяйства по тел. 04 или заменить баллон (для сжиженного газа);
6) перевести котел в режим ожидания, последовательно нажимая кнопку К5 (см. п. 3.2.4, стр. 9);
7) отсоединить манометр и завернуть заглушку в контрольной точке В до упора.
11.3. Регулировка номинального давления
Перед регулировкой номинального давления котла «NEVALUX−7218» необходимо
войти в режим программирования (см. п. 13.3.1, стр. 26) и установить параметр “P2”=99.
Произвести регулировку номинального давления (перечисленные операции одинаковы для
котла «NEVALUX−7224» и «NEVALUX−7218»):
1) отвернуть заглушку на 1…2 оборота из контрольной точки А и подсоединить к ней манометр;
2) включить котел и перевести его в режим отопления (см. п. 3.2.4, стр. 9);
3) установить номинальную мощность, включив функцию газоанализа (см. п. 13.3.2, стр. 27);
4) выдержать котел в режиме отопления в течение 1 минуты;
5) проверить давление газа в контрольной точке А. Оно должно соответствовать 1 кПа (105 мм
вод. ст.) для природного газа и 2,5 кПа (250 мм вод. ст.) для сжиженного газа. В противном
случае отрегулировать давление вращением регулировочного винта С, одновременно
удерживая от проворачивания внутренний винт Б.
После регулировки номинального давления котла «NEVALUX−7218» необходимо войти
в режим программирования (см. п. 13.3.1, стр. 26) и установить параметр “P2”=53.
